Как выбрать тестовую стратегию для серии в контрактном производстве электроники

Тестовая стратегия для серии в контрактном производстве электроники

Контрактное производство электроники: тестовая стратегия для серии должна выбираться по рискам изделия, доступности контроля, времени цикла и экономике выпуска, а не по принципу «добавим максимум проверок». Для серийного производства важен не полный повтор инженерной верификации, а такой набор тестов, который стабильно подтверждает корректность сборки, прошивки, электрических соединений и базовой работоспособности каждого экземпляра перед отгрузкой.

Если упростить задачу до одного рабочего правила, оно звучит так: сначала определить, что именно может пойти не так в серии, затем понять, каким методом это ловить на нужном этапе, и только после этого считать, насколько глубоко тестировать экономически и технологически оправданно. Именно так и строится тестовая стратегия при контрактном производстве электроники.

Как выбрать тестовую стратегию для серии электроники без лишних затрат

Начинать нужно не с выбора конкретного метода вроде AOI или FCT, а с карты рисков изделия. Для серии важны не все возможные дефекты, а прежде всего те, которые реально возникают при сборке, пайке, прошивке, установке компонентов, подключении разъемов и финальной интеграции.

Удобная рамка выбора состоит из трех вопросов:

• что тестируем;
• где тестируем;
• сколько это стоит.

Такой подход помогает не смешивать разные уровни контроля. Например, обрыв цепи питания, перепутанный номинал, непропай BGA и ошибка версии прошивки — это разные типы рисков, и для них обычно нужны разные инструменты.

Следующий шаг — разделить задачи разработки и задачи серии. На этапе разработки изделие верифицируют глубоко: отрабатывают схемотехнику, прошивку, режимы работы, пограничные состояния. В серийном производстве логика другая: тест должен быстро и надежно подтвердить, что конкретный экземпляр собран корректно и проходит минимально достаточный набор проверок перед отгрузкой.

Практически это означает, что хорошая стратегия для серии почти всегда многоуровневая. Она может включать:

• входной контроль компонентов;
• визуальную инспекцию;
• структурные проверки соединений;
• прошивку;
• функциональный тест платы;
• финальный тест в составе блока, если это требуется.

Один метод редко закрывает все дефекты с приемлемым балансом качества и затрат.

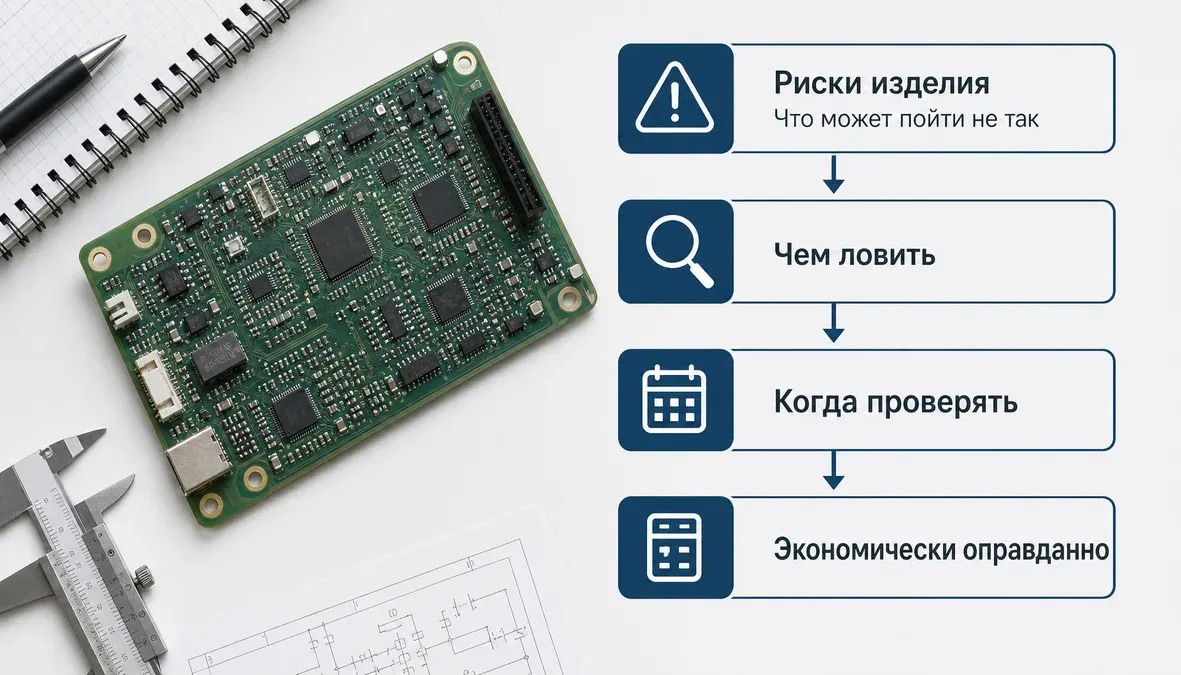

Тестовая стратегия для серии электроники начинается с карты рисков, а не с выбора метода

Важно и то, когда принимается решение. Если стратегию тестирования откладывают до момента запуска серии, часто выясняется, что на плате нет удобных тестовых точек, не выведены интерфейсы прошивки, нет места под оснастку или не продумана фиксация изделия в стенде. Поэтому вопрос, как выбрать тестовую стратегию для серии электроники, относится не только к производству, но и к проектированию.

Какие решения по тестопригодности нужно заложить еще в ТЗ и КД

Лучшая тестовая стратегия обычно появляется не после первой партии брака, а еще на этапе ТЗ и конструкторской документации. Если testability не была заложена заранее, контрактный производитель может быть ограничен в выборе методов, даже если готов вложиться в оснастку.

На практике заранее стоит предусмотреть:

• доступ к ключевым цепям и интерфейсам;
• точки для структурного контроля;
• безопасный и повторяемый способ подачи питания;
• удобную прошивку и проверку версии firmware;
• механическую базировку изделия в тестовой оснастке;
• возможность логирования серийного номера и результатов теста.

Для цифровых плат с процессорами, ПЛИС и памятью одним из инструментов структурного контроля может быть boundary scan по JTAG. Но это не универсальный ответ для любой платы: применимость зависит от архитектуры, поддержки цепочки, доступности выводов и целей тестирования. Типичная ошибка — увидеть на схеме процессор и автоматически решить, что JTAG закроет все производственные риски.

Отдельная зона — функциональный тест. Если уже на этапе КД не продумать разъемы, точки подключения нагрузки, имитацию датчиков, способ запуска режимов самопроверки и ограничения по тепловым режимам, FCT в серии получится хрупким, медленным или слишком операторозависимым. Тогда стоимость и глубина тестирования серии электроники начинают расти не из-за «сложного заказчика», а из-за поздних конструкторских компромиссов.

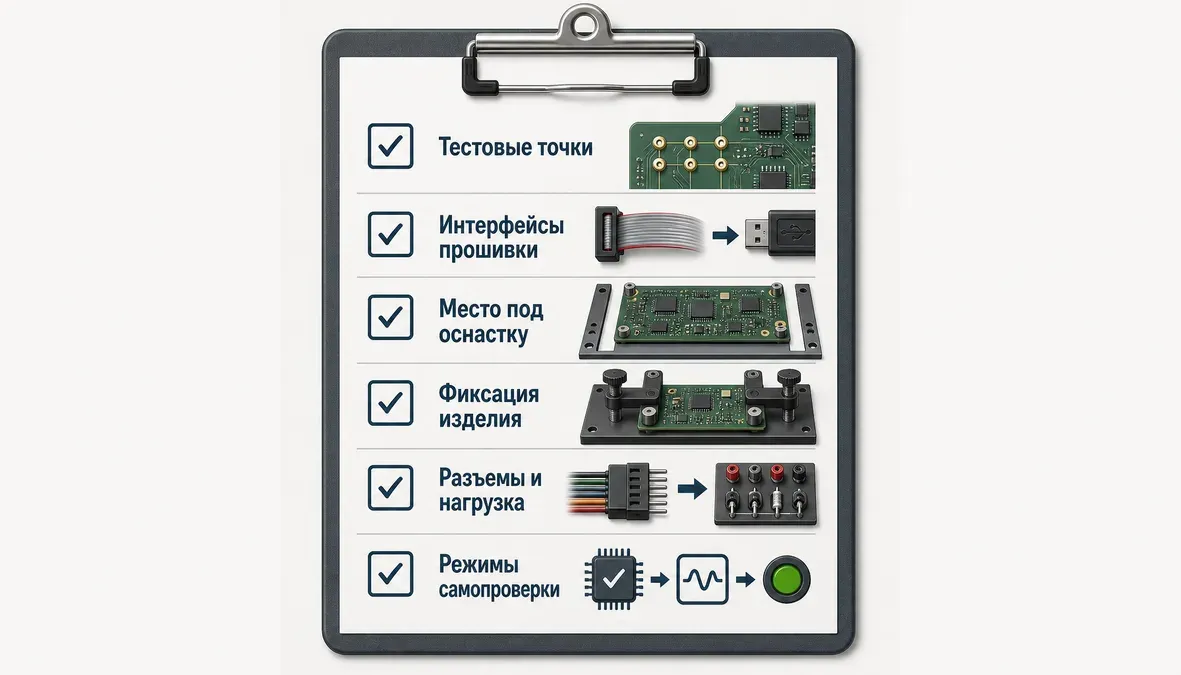

Тестовая стратегия для серии: что заложить в ТЗ и КД для тестопригодности электроники

Тестовая стратегия при контрактном производстве электроники

Тестовая стратегия при контрактном производстве электроники должна связывать между собой тип изделия, этапы контроля и цель каждой проверки. Ошибка возникает тогда, когда в план попадают тесты «на всякий случай», но не определено, какой именно дефект они должны обнаруживать и на каком этапе это дешевле делать.

Удобно строить стратегию по уровням:

• после монтажа — ловить визуальные и часть паяльных дефектов;
• после электрической проверки — подтверждать целостность цепей и корректность установки компонентов;
• после прошивки — проверять запись и версию firmware;
• после функционального теста — подтверждать, что изделие выполняет ключевые режимы работы;
• после финальной сборки — проверять блок как конечное изделие, если это требуется процессом.

Такой подход помогает локализовать проблему раньше. Если единственная серьезная проверка стоит в самом конце, любой дефект становится дороже в анализе и исправлении.

Полезно заранее зафиксировать критерии выбора глубины теста:

• критичность функции для работы изделия;
• вероятность производственного дефекта;
• возможность проверить узел без сложной оснастки;
• влияние теста на время цикла;
• необходимость трассируемости и логирования;
• стоимость ошибки, ушедшей к заказчику.

Именно на этом уровне обычно принимается решение, когда достаточно комбинации визуального и структурного контроля, а когда без функционального теста нельзя.

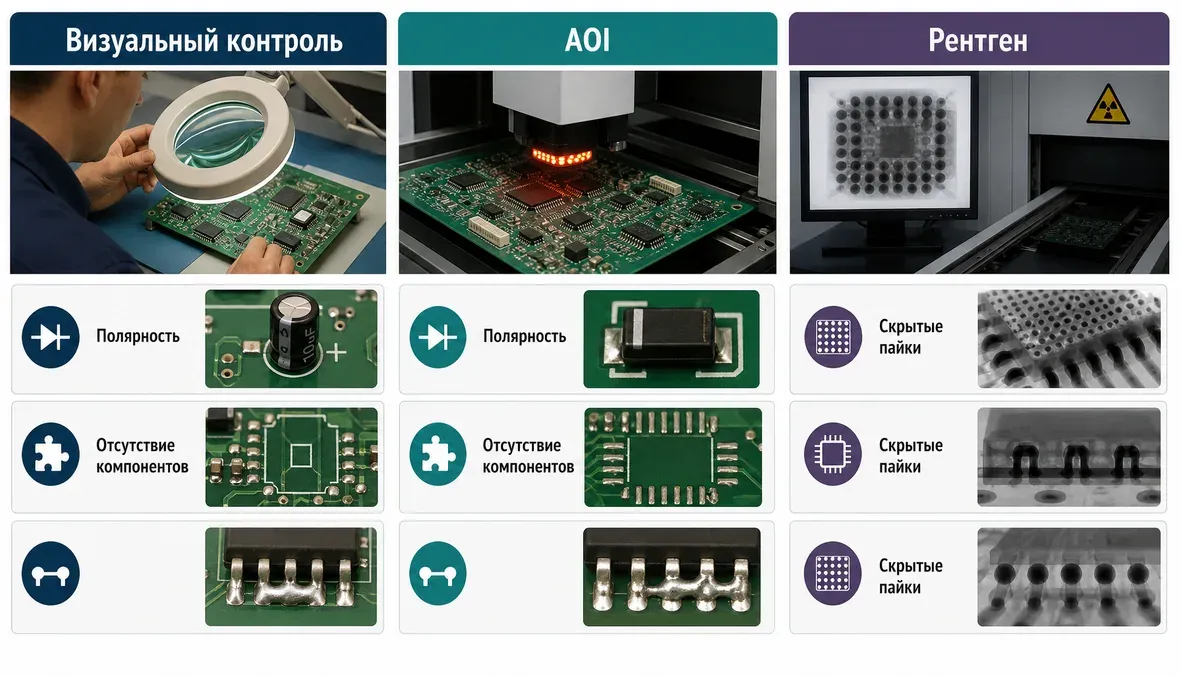

Тестовая стратегия при контрактном производстве электроники: сравнение методов контроля сборки

Тестирование серийного производства электроники: чем отличаются AOI, ICT, JTAG, flying probe и FCT

Для выбора стратегии полезно смотреть на методы не как на модные аббревиатуры, а как на инструменты для разных классов дефектов.

AOI и ручная оптическая инспекция нужны прежде всего для визуально обнаруживаемых дефектов монтажа: смещения, перевороты, отсутствие компонентов, часть проблем пайки. Это быстрый и полезный слой контроля, но он не подтверждает, что плата электрически исправна и работает по функции.

ICT и другие структурные электрические проверки ориентированы на соединения, короткие замыкания, обрывы и корректность установки ряда компонентов. Их сила — в проверке того, что плата собрана электрически правильно. Ограничение — необходимость доступа к цепям и заранее продуманной тестопригодности.

Boundary scan / JTAG относится к структурным методам и особенно интересен для части цифровых изделий. Он помогает проверять целостность определенных соединений и состояние цифровой логики там, где прямой доступ щупами затруднен. Но он не заменяет весь производственный контроль и не покрывает все аналоговые, силовые и механические проблемы.

Flying probe полезен там, где нужна гибкость, а объемы еще не оправдывают сложную fixture-оснастку. Такой подход часто уместен на ранних этапах, в пилотных сериях и для изменений, где важнее быстро адаптировать тест, чем выжать минимальное время цикла.

FCT, или функциональный тест, нужен тогда, когда важно убедиться, что плата или устройство реально выполняет свою функцию. Это особенно актуально для изделий со сложной логикой, прошивкой или аналоговыми цепями, которые нельзя достаточно надежно оценить только визуальным осмотром или структурным тестом.

Ключевой вывод: тестирование серийного производства электроники редко строится вокруг одного метода. Чаще речь идет о комбинации: визуальная инспекция ловит одно, структурный тест — другое, функциональный — третье. Именно совместное применение повышает покрытие дефектов без иллюзии, что существует один «идеальный» тест.

Какие тесты нужны для серии электроники в разных сценариях

Состав тестов зависит не столько от названия изделия, сколько от его рискового профиля.

Простая цифровая плата без сложной аналоговой части

Если изделие относительно простое, а основные риски связаны с монтажом и базовой электрической целостностью, стратегия может опираться на визуальную инспекцию, прошивку и структурный контроль. Функциональный тест в таком случае может быть ограниченным: проверка старта, ключевых интерфейсов и базовых режимов.

Плата с процессором, памятью и насыщенной цифровой логикой

Здесь уже выше риск скрытых дефектов в соединениях, запуске и программной части. В такой конфигурации чаще нужны не только оптика и прошивка, но и методы структурного контроля цифровой части, а также FCT с проверкой загрузки, обмена по интерфейсам, реакции на управляющие сигналы и корректности базовых режимов.

Изделие с аналоговыми измерительными цепями

Когда в плате есть чувствительные аналоговые узлы, одного контроля монтажа обычно мало. Требуется функциональная проверка измеряемых параметров, иногда с калибровочными или псевдокалибровочными операциями, контролем допусков и фиксацией измеренных значений в логах. Именно здесь вопрос «какие тесты нужны для серии электроники» упирается в реальные режимы работы, а не только в схему соединений.

Плата как часть конечного блока

Если заказчик поставляет не просто PCBA, а блок или устройство в сборе, разумно разделять тесты на этапы: сначала структурный и функциональный контроль самой платы, затем финальную проверку блока после механической сборки. Это позволяет локализовать дефекты раньше и не превращать финальный тест в единственную точку истины.

Когда без функционального теста нельзя, а когда он избыточен

Функциональный тест не обязателен всегда, но без него трудно обойтись там, где производственный риск связан не только с фактом наличия соединения, но и с поведением схемы под нагрузкой, в логике или в аналоговом тракте.

Обычно FCT особенно оправдан, если:

• есть сложная прошивка и важно контролировать ее версию;
• плата работает с несколькими интерфейсами и сценариями обмена;
• есть аналоговые цепи, которые нельзя оценить только тестом непрерывности;
• требуется логировать измеренные значения, а не только pass/fail;
• конечное качество определяется не только сборкой, но и поведением устройства.

Избыточным функциональный тест может оказаться там, где критичные риски уже достаточно закрыты визуальным и структурным контролем, а добавление сложного стенда почти не дает прироста покрытия. Это типичный случай, когда стоимость и глубина тестирования серии электроники растут быстрее, чем полезный эффект.

Стоимость и глубина тестирования серии электроники

Главная ошибка в оценке — считать только цену стенда или оснастки. Реальная стоимость стратегии складывается из нескольких компонентов: инженерная подготовка, разработка тестов, fixture, интеграция прошивки, поддержка ревизий, операторское время, длительность цикла и цена ложных срабатываний.

Чем глубже покрытие, тем чаще требуются более сложная оснастка, больше инженерной подготовки и больше времени на одну плату. Это нормальный компромисс, а не недостаток конкретного метода. Поэтому тестовая стратегия при контрактном производстве электроники должна сравниваться не по принципу «дорого или дешево», а по принципу «какой риск снимается этими усилиями».

Рабочий способ оценки — risk-based подход. Если функция критична для запуска изделия, стабильной работы или дорогой полевой диагностики, ее обычно проверяют глубже. Если риск невысокий и дефект легко ловится на предыдущем этапе, достаточно минимально достаточного контроля. Так стратегия не раздувается без причины и не остается слишком поверхностной.

При оценке полезно отдельно смотреть на:

• покрытие дефектов;
• время цикла на единицу;
• стоимость внедрения и поддержки;
• чувствительность к ревизиям платы;
• зависимость от оператора;
• удобство анализа отказов по логам.

Именно на стыке этих факторов принимается практическое решение, какая глубина тестирования серии электроники действительно оправдана.

Как связаны объем серии, время цикла и выбор оснастки

Для больших объемов ключевыми становятся повторяемость, автоматизация и стабильное время цикла. Для малых партий и ранних запусков важнее гибкость: возможность быстро менять программу проверки, адаптироваться к ревизиям платы и не вкладываться слишком рано в сложную fixture-оснастку.

Поэтому на старте проекта нередко уместны flying probe или ручные и полуавтоматические стенды. Они позволяют быстрее войти в тестирование, проверить гипотезы и уточнить границы достаточного покрытия. Когда серия стабилизируется и требования понятны, уже можно переходить к более производительной оснастке, если это оправдано объемом и частотой повторения.

При планировании FCT полезно заранее фиксировать:

• целевое время цикла на плату;
• способ идентификации изделия и станции;
• версию прошивки, с которой проходил тест;
• набор измеряемых параметров;
• формат логов и правила трассируемости результатов.

Эти вещи кажутся вторичными только до первого разбора рекламации. После этого выясняется, что без логов трудно отделить единичный дефект сборки от системной проблемы в процессе, ревизии платы или версии firmware.

Что контрактный производитель должен логировать по результатам теста

Логирование — это не «приятное дополнение», а часть управляемого качества. Минимально полезный набор данных обычно включает идентификатор изделия, дату и время, станцию теста, результат прохождения, версию прошивки и ключевые измеренные значения, если они есть в сценарии.

Для FCT особенно важно сохранять не только итог pass/fail, но и параметры, по которым принималось решение. Это помогает анализировать дрейф процесса, нестабильные узлы и повторяемость результатов. Если в изделии есть прошивка, стоит фиксировать именно ту версию, с которой плата была протестирована.

Отдельно нужно продумать, какие данные действительно помогают разбору отклонений, а какие лишь перегружают систему. Слишком бедный лог бесполезен, слишком раздутый — сложно поддерживать. Практический ориентир простой: лог должен позволять восстановить, что именно тестировалось, в каком состоянии и с каким результатом.

Ответы на популярные вопросы

С чего начинать выбор тестовой стратегии для серийного выпуска у контрактного производителя?

Начинать нужно с разделения рисков: что относится к ошибкам разработки, а что — к дефектам серийной сборки. Затем полезно пройти рамку «что тестируем, где тестируем и сколько это стоит» и сопоставить риски с доступными методами контроля.

Чем отличаются AOI, ICT, JTAG, flying probe и FCT, и когда нужен каждый метод?

AOI лучше всего подходит для визуальных дефектов монтажа, ICT и другие структурные проверки — для поиска обрывов, коротких замыканий и ошибок установки компонентов. JTAG полезен для части цифровых изделий с ограниченным доступом к цепям, flying probe — для гибких сценариев и малых серий, а FCT нужен там, где надо подтвердить реальную работоспособность устройства.

Какие проверки должны остаться в разработке, а какие переносить в серийное производство?

Глубокая верификация схемотехники, прошивки и пограничных режимов — задача разработки. В серию обычно переносят быстрые и повторяемые проверки, подтверждающие корректность сборки, прошивки, электрической целостности и базовой функции перед отгрузкой.

Когда достаточно визуального и структурного контроля, а когда без функционального теста нельзя?

Визуального и структурного контроля может хватить, если основные риски связаны с монтажом и соединениями, а сама функция проста и прозрачно подтверждается косвенно. FCT особенно нужен там, где есть сложная логика, firmware, аналоговые цепи или важные рабочие режимы, которые нельзя надежно оценить только по оптике и целостности цепей.

Как учитывать отсутствие тестовых точек, плотную компоновку и ограничения по доступу к сигналам?

Это нужно учитывать еще на этапе проектирования, иначе выбор методов резко сужается. При плотной компоновке приходится комбинировать доступные структурные методы, заранее выводить интерфейсы прошивки и управления, а иногда пересматривать конструкцию ради тестопригодности.

Как оценивать компромисс между покрытием дефектов, временем цикла и стоимостью оснастки?

Сначала определяют критичные функции и вероятные типы дефектов, затем подбирают минимально достаточный набор методов, который ловит именно эти риски. Чем выше желаемое покрытие, тем вероятнее рост сложности оснастки, инженерной подготовки и времени цикла, поэтому решение лучше принимать через risk-based приоритизацию.

Итог

Хорошая тестовая стратегия для серии — это не набор модных аббревиатур, а заранее согласованная система контроля, привязанная к реальным производственным рискам изделия. Надежнее всего работают комбинированные подходы: визуальная инспекция, структурные методы, прошивка и функциональные проверки там, где они действительно нужны. Чем раньше стратегия заложена в ТЗ, КД и архитектуру платы, тем выше шанс получить быстрый, повторяемый и экономически оправданный серийный тест. Именно так и выбирают рабочий подход к тестированию серийного производства электроники без лишних иллюзий и лишних затрат.
