Лазерная резка труб и профиля: когда выбрать каждую технологию

Лазерная резка труб и профиля: когда важны точность и геометрия.

Лазерная резка труб и профиля нужна, когда важны точность геометрии, аккуратная кромка и повторяемость деталей. Если задача простая и без сложных вырезов, часто хватает механической резки; если нужен сложный контур, точные отверстия, косой срез и минимальная доводка, лазер обычно оказывается рациональнее.

Разобраться, чем труба и профиль отличаются именно для резки

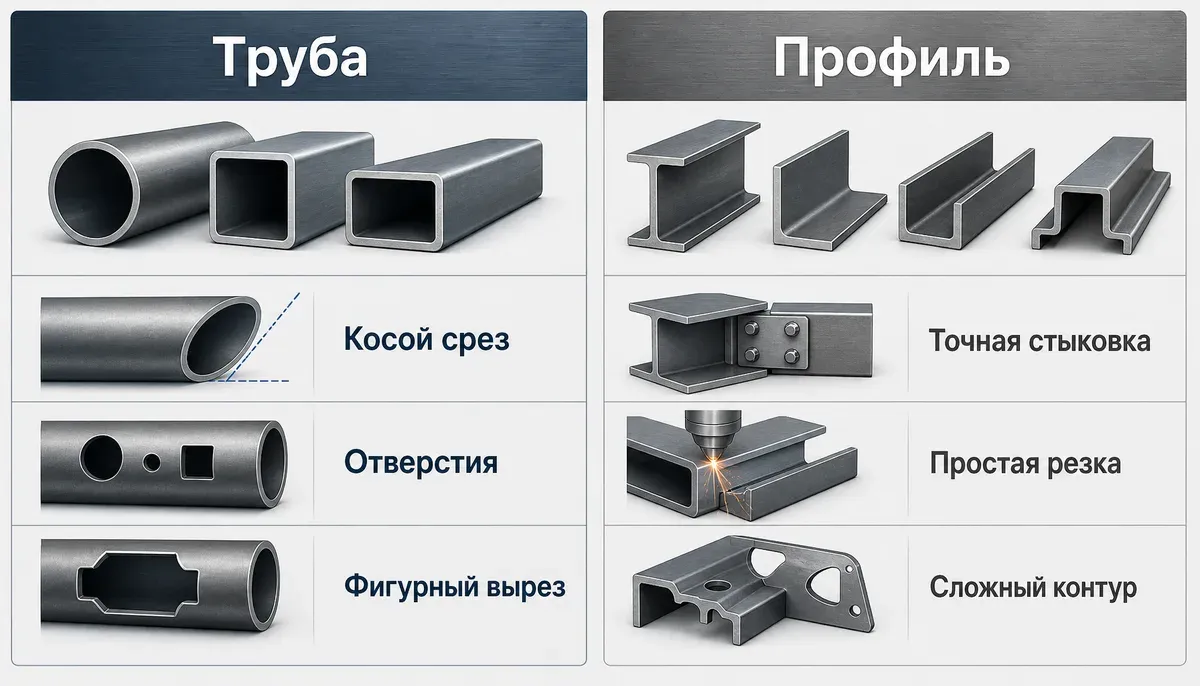

Труба и профиль: разная геометрия — разный выбор технологии резки.

Для выбора технологии важно не только название заготовки, но и то, как она ведёт себя при обработке. Труба — это замкнутый полый прокат круглого, квадратного или прямоугольного сечения. Профиль в производственной практике чаще имеют в виду профильную трубу, но в более широком смысле это может быть и другой фасонный прокат с заданной геометрией. От формы зависит, как заготовка фиксируется, как подводится луч и насколько удобно обрабатывать стенки по периметру.

Лазерная резка труб особенно ценится за возможность делать не только прямой раскрой по длине. Технология позволяет выполнять косой срез, отверстия, маркировку, фигурные вырезы и сквозную проекцию сложного контура. Это важно, когда детали должны сразу собираться в раму, каркас, опору, ограждение или узел с точной стыковкой.

У профильных заготовок логика похожая, но практический смысл иной: часто профиль режут не ради самого реза, а ради подготовки соединения, узла или монтажной геометрии. Чем сложнее форма стыка, тем заметнее выгода от лазера. Чем проще задача, тем чаще оказывается, что переплачивать за высокоточное оборудование не нужно.

Важно не путать саму заготовку и технологическую задачу. Нередко клиент говорит: «Нужна лазерная резка профиля», но по факту ему требуется несколько ровных отрезков без отверстий и фасок. В таком случае выбор может сместиться в сторону простой механической резки. Если же в ТЗ есть фигурные вырезы, посадки под крепёж, отверстия разной формы и требования к повторяемости, лазер уже выглядит логичнее.

Когда выбирать лазерную резку труб

Короткий ответ такой: лазерную резку труб выбирают тогда, когда отрезать «просто ровно» недостаточно. Технология особенно уместна, если нужно получить точные торцы, вырезы под соединение, отверстия нестандартной формы, фаски и элементы сложного контура.

На практике лазерная резка труб подходит для задач, где важны:

• высокая точность сопряжения деталей;
• аккуратный внешний вид кромки;
• повторяемость партии;
• минимальная ручная подгонка;
• обработка стали, нержавейки и алюминия;
• фигурный раскрой, а не только отрезание в размер.

Технология интересна ещё и тем, что режет без прямого контакта инструмента с заготовкой. Это помогает снижать риск лишних деформаций по сравнению с методами, где есть механическое усилие на материал. Для тонкостенных труб это особенно заметно: чем тоньше стенка, тем чувствительнее она к грубому воздействию.

Отдельный плюс — удобство подготовки узлов под сварку и сборку. Когда отверстия и вырезы сделаны точно, меньше времени уходит на подгонку, а значит, снижается риск накопления ошибок по всей конструкции. Для рам, металлокаркасов, мебельных элементов, торгового оборудования и инженерных металлоконструкций это часто важнее, чем максимально дешевая единица реза.

Но у технологии есть и практическая граница. Если изделие не требует высокой точности, внешний вид не критичен, а геометрия простая, лазер может оказаться избыточным. В таких случаях целесообразно считать не только качество реза, но и полный бюджет обработки: сколько стоит сам рез, сколько потом уйдёт на зачистку, правку и доводку.

Сценарии, где лазерная резка труб особенно уместна

• подготовка соединений под сварку;
• серийные детали с одинаковой геометрией;
• косые срезы и фигурные вырезы;
• отверстия под крепёж и монтаж;
• тонкостенные трубы, чувствительные к деформации;
• детали, которые будут видимыми в готовом изделии.

Когда выбирать лазерную резку профиля

Лазерная резка профиля оправдана, когда профильная заготовка участвует в точном соединении или в изделии, где критичны внешний вид и посадка. Особенно это касается сложных контуров, комбинированных вырезов и деталей, которые должны сразу сходиться без долгой ручной доработки.

Хороший ориентир такой: если после резки профиль всё равно будет подгоняться напильником, шлифоваться или пересверливаться, технология подобрана не оптимально. Если же задача — получить готовую геометрию с минимальной доводкой, лазер чаще выигрывает за счёт повторяемости и качества линии реза.

Лазерная резка профиля особенно полезна в следующих сценариях:

• серийные детали с одинаковой геометрией;
• узлы под сварку с точными углами;
• элементы, где важен аккуратный вид кромки;
• отверстия и вырезы сложной формы;
• тонкостенные заготовки, чувствительные к деформации;
• детали, которые будут видимыми в готовом изделии.

Есть ещё один важный момент: трубный лазерный станок отличается от листового тем, что в трубной системе подвижной может быть не только головка, но и сама заготовка. Для профиля это значит, что оборудование должно уверенно фиксировать изделие и удерживать геометрию на всём пути реза. Именно поэтому не всякий «лазер вообще» одинаково хорошо подходит для любой формы заготовки.

Если профиль простой, прямой и без сложных отверстий, иногда достаточно механической резки. Если же профиль — это часть точного каркаса или декоративно-технического узла, лазер становится не столько «премиальной опцией», сколько способом сократить ручной труд и уменьшить разброс качества.

Когда выбирать лазерную резку профиля

• нужны точные углы и посадка;
• есть фигурные вырезы и отверстия;
• важна повторяемость серии;
• деталь будет на виду;
• после резки нужна минимальная доводка;
• профиль входит в точный каркас или раму.

Сравнить лазерную, механическую и плазменную резку по понятным критериям

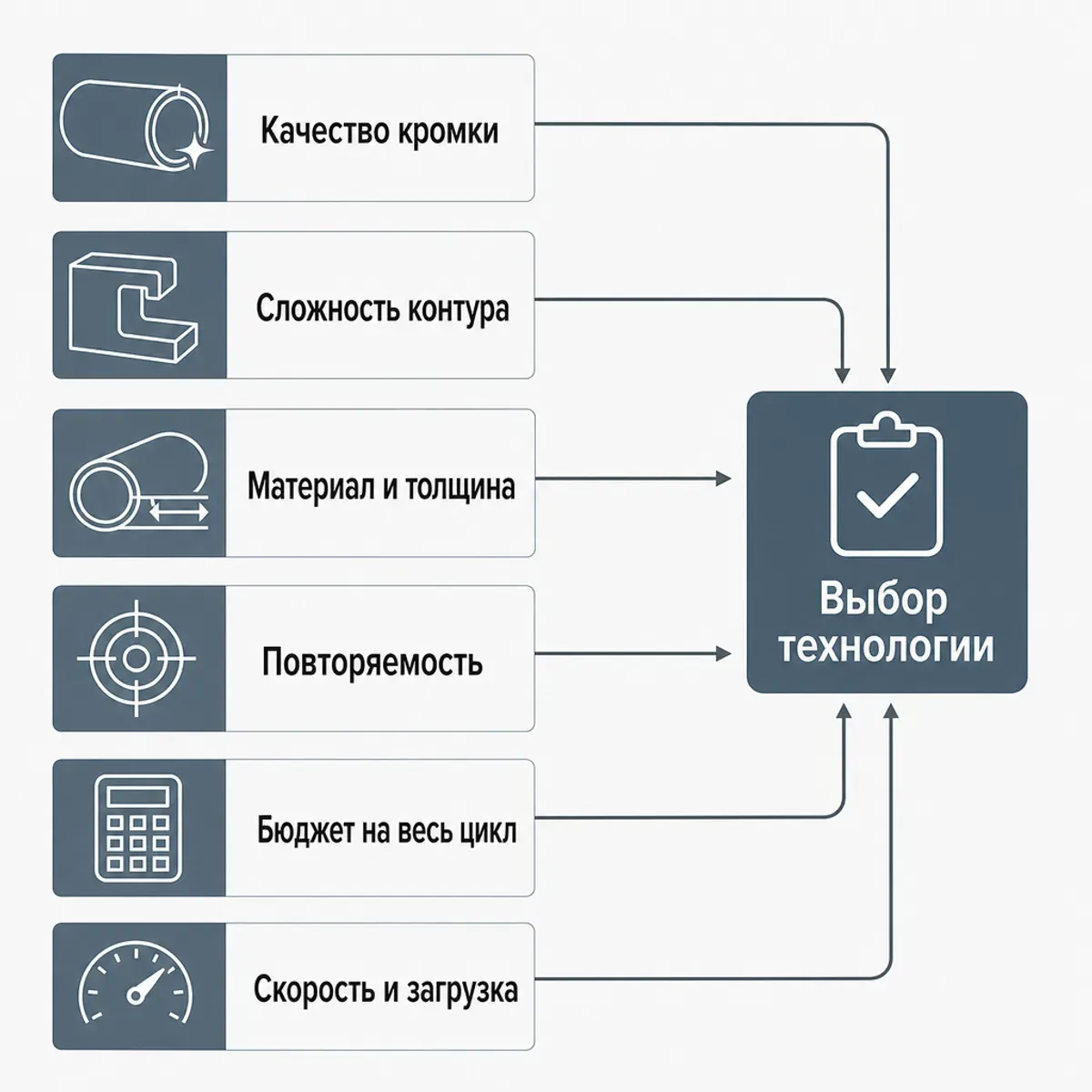

Критерии выбора технологии резки: от качества кромки до бюджета и скорости.

Сравнение лазерной резки труб и профиля имеет смысл только через задачу. Ошибка многих заказчиков в том, что они сравнивают технологии по одному параметру — например, по цене реза — и игнорируют итоговую стоимость детали. Для правильного выбора нужно смотреть на несколько критериев одновременно.

Качество кромки и посадка

Если кромка должна быть чистой, а детали — точно сходиться друг с другом, лазер обычно выглядит предпочтительнее. Для простой механической резки это не всегда критично, но при сложной геометрии появляются дополнительные операции: зачистка, контроль размеров, подгонка.

Сложность контура

Чем сложнее контур, тем больше преимущества у лазера. Отверстия разной формы, фигурные вырезы, фаски и резка под углом — это типовые аргументы в пользу технологии. Если контур прямой и задача сводится к отрезанию в размер, лазер не всегда нужен.

Материал и толщина стенки

В общих терминах лазер чаще выбирают для тонких и средних стенок, а плазму — для толстостенных труб и более грубого раскроя, где кромка и геометрия не так критичны. Поэтому разница между резкой труб и профиля лазером и альтернативными методами всегда упирается в материал, толщину и требования к кромке.

Производственная повторяемость

Если нужна серия одинаковых деталей, лазер удобен за счёт стабильности геометрии и меньшей зависимости результата от оператора. Для штучных простых деталей это преимущество может быть неважным, но в мелкосерийном производстве оно быстро начинает экономить время.

Бюджет на весь цикл

Считать нужно не только рез, но и дальнейшие операции. Механическая резка часто дешевле на старте, но затем может потребовать больше доводки. Лазер дороже как технология, но иногда снижает трудозатраты после резки. Поэтому сравнение лазерной резки труб и профиля с альтернативами всегда должно идти через полный цикл производства.

Скорость и загрузка цеха

Если у задачи высокий объём и нужен предсказуемый выпуск, технология выбирается не только по качеству, но и по тому, как она вписывается в поток. Бывает, что одна операция лазером экономит несколько операций вручную, и тогда общий процесс ускоряется. Но это нужно считать на конкретном изделии, а не по общему впечатлению.

Критерии выбора технологии лазерной резки

1. Оцените требования к кромке и посадке.
2. Проверьте сложность контура и наличие фигурных вырезов.
3. Уточните материал и толщину стенки.
4. Сравните не цену реза, а полный цикл обработки.
5. Учтите серию, повторяемость и будущую сборку.

Не переплатить за лишнюю точность и не сэкономить на критичном узле

Главная ошибка при выборе технологии лазерной резки труб и профиля — брать решение «по названию станка», а не по задаче. Тот факт, что лазер умеет делать сложный рез, ещё не означает, что он обязателен для каждой детали. И наоборот: простая пила не заменит лазер там, где требуется точная геометрия и чистая стыковка.

Типичные ошибки заказчика

1. Сравнивать только цену за рез. Дешёвый рез может стать дорогим, если потом нужно долго доводить заготовку.
2. Не описывать требования к кромке. Для одних деталей допустима грубая кромка, для других она станет браком.
3. Не учитывать материал. Сталь, нержавейка и алюминий по-разному ведут себя при обработке, и это влияет на выбор технологии.
4. Игнорировать размеры и форму заготовки. Оборудование должно подходить под конкретный тип трубы или профиля и под способ его фиксации.
5. Выбирать «на всякий случай» самый дорогой метод. Это частая причина лишних затрат, особенно в простых изделиях.
6. Не закладывать последующую сборку. Если после резки нужна сварка, сверление или монтаж, именно эти этапы показывают, была ли технология выбрана правильно.

Короткий чек-лист перед заказом

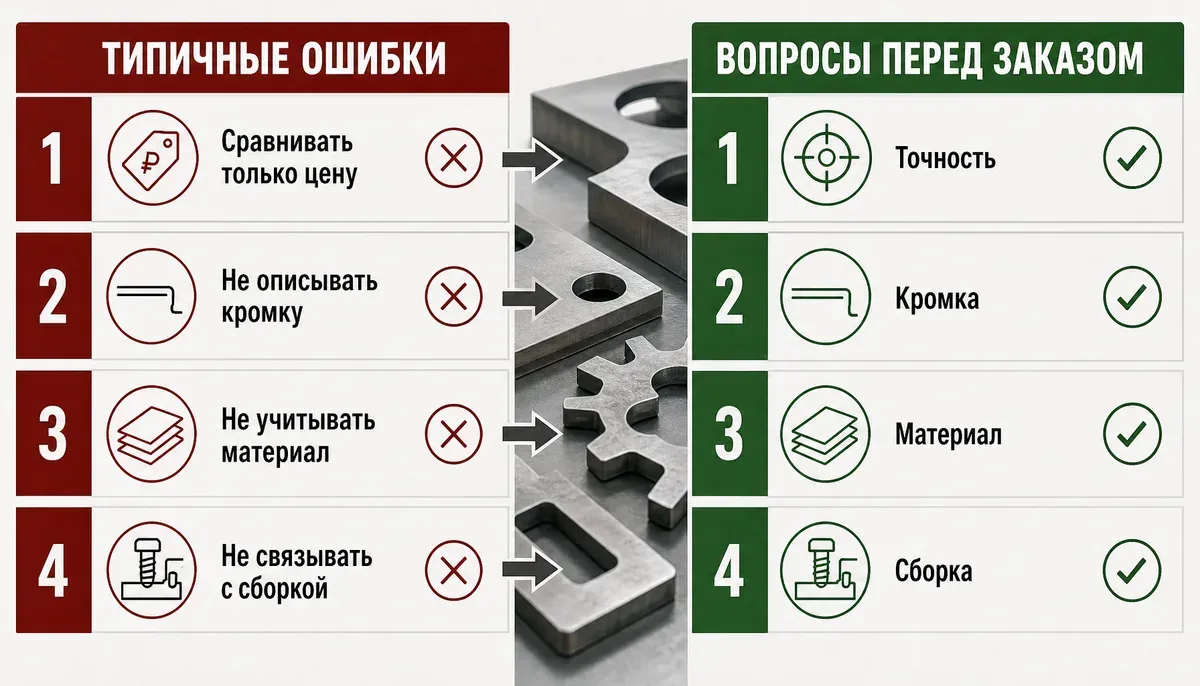

Короткий чек-лист помогает избежать лишних затрат и ошибок в выборе технологии.

Перед тем как отдавать ТЗ, ответьте на пять вопросов:

• какая нужна точность и насколько критична кромка;
• есть ли фигурные отверстия, фаски и резка под углом;
• из какого материала сделаны труба или профиль;
• будет ли деталь видимой в готовом изделии;
• что дороже для проекта: сам рез или последующая ручная доводка.

Если хотя бы два пункта требуют высокой точности и сложной геометрии, лазерная резка чаще всего оправдана. Если же задача простая, а требования к внешнему виду и посадке низкие, можно рассматривать механическую резку как более рациональный вариант.

Когда смотреть в сторону плазмы

Если заготовка толстостенная, а к качеству кромки требования умеренные, плазма может оказаться более уместной. Для грубого раскроя это нормальный инженерный выбор, а не компромисс «хуже/лучше». В таких задачах сравнение лазерной резки труб и профиля с плазмой особенно полезно именно через требования к детали, а не через абстрактное «что современнее».

Собрать ТЗ так, чтобы технология была выбрана правильно

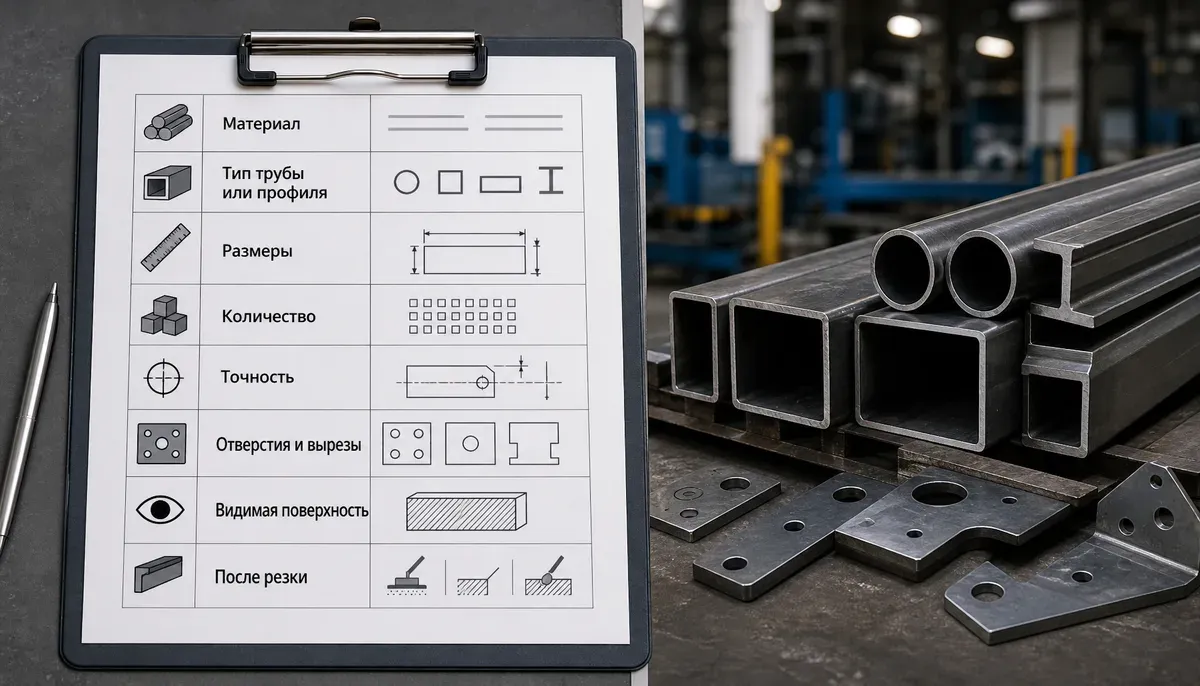

Хорошее ТЗ помогает сразу выбрать подходящую технологию резки.

Чтобы не ошибиться, ТЗ нужно писать не в стиле «нужно порезать трубы лазером», а в стиле «нужно получить такую-то деталь с такими-то требованиями». Чем точнее исходные данные, тем выше шанс, что исполнитель предложит действительно подходящую технологию.

В хорошем ТЗ должны быть:

• материал заготовки;
• тип трубы или профиля;
• размеры и толщина стенки;
• количество деталей;
• требования к точности и посадке;
• наличие отверстий, фасок, косых резов и фигурных контуров;
• допустимость следов обработки на видимой поверхности;
• что будет после резки: сварка, сборка, окраска, монтаж.

Если этих данных нет, выбор технологии часто превращается в угадывание. Исполнитель может предложить лазер «на всякий случай», а заказчик — отказаться из-за цены, хотя более дешёвый метод на самом деле не подошёл бы к узлу. Поэтому грамотный выбор технологии лазерной резки строится не вокруг станка, а вокруг конечной детали.

Для массовых закупок и повторных заказов особенно полезно фиксировать не только размеры, но и функциональные требования: где важна точная стыковка, где допустимы заусенцы, где деталь будет скрыта, а где останется на виду. Это сильно сокращает риск недопонимания между заказчиком и производством.

Практический порядок выбора технологии

1. Опишите конечную деталь и её роль в изделии.
2. Зафиксируйте требования к точности, кромке и виду поверхности.
3. Отметьте материал, толщину и форму заготовки.
4. Проверьте, нужна ли сложная геометрия или достаточно простого отреза.
5. Сравните не только стоимость резки, но и трудозатраты после неё.

Частые вопросы

Чем лазерная резка труб отличается от лазерной резки профиля на практике?

На практике разница чаще не в самом принципе реза, а в форме заготовки, способе её фиксации и типе задач. Для труб лазер особенно полезен там, где нужны отверстия, косые срезы, фигурные вырезы и точная стыковка. Для профиля тот же подход ценен, когда важны аккуратный контур, повторяемость и минимальная доработка перед сборкой.

Когда достаточно простой механической резки, а когда нужен лазер?

Если деталь простая, без сложной геометрии и без высоких требований к внешнему виду, часто достаточно ленточнопильного или похожего оборудования. Лазер нужен, когда требуется точность, чистая кромка, сложный контур, отверстия разных форм и хорошая посадка в узле. Чем дороже ошибка на этапе сборки, тем чаще оправдан лазер.

Какие задачи лучше решает лазерная резка труб, а какие — резка профиля?

Лазерная резка труб лучше всего подходит для точных соединений, фигурных вырезов, косых срезов и подготовки узлов под сварку. Резка профиля лазером особенно полезна для каркасов, рам, декоративно-технических деталей и серийных изделий с одинаковой геометрией. В обоих случаях ключевой фактор — не название заготовки, а требуемая точность и сложность контура.

По каким критериям сравнивать технологии резки перед заказом?

Смотрите на качество кромки, скорость, бюджет, материал, размеры заготовки и сложность геометрии. Отдельно оценивайте, нужна ли последующая зачистка, подгонка или сверление. Если сравнивать только стоимость реза, можно выбрать технологию, которая окажется дороже на этапе сборки.

Какие ошибки чаще всего совершают при выборе технологии резки?

Самые частые ошибки — ориентироваться только на цену, не описывать требования к кромке, не учитывать материал и размеры заготовки, а также не связывать выбор технологии с будущей сборкой. Ещё одна ошибка — брать лазер для слишком простой детали, где хватило бы механической резки. Правильный выбор всегда начинается с ТЗ, а не с названия оборудования.

Лазерная резка труб и профиля всегда лучше плазмы или пилы?

Нет. Лазер не заменяет все методы и не является универсальным ответом для любой заготовки. Для толстостенных труб, грубого раскроя или простых деталей с невысокими требованиями более рациональными могут быть плазма или механическая резка. Выбор зависит от того, что важнее в конкретной задаче: качество, скорость подготовки, стоимость или простота операции.

Источники

• https://plazma-spb.ru/statji/lazernaya-rezka-profilnyh-trub-tekhnologiya-i-ee-primenenie/
• https://www.profbau.ru/news/analitika-ot-kompanii-profbau-lazernaya-rezka-truby
• https://laserstore.ru/blog/lazernaya-rezka-trub-osobennosti-tehnologii-i-proizvodstva/
• https://stroykomproekt.ru/articles/plazmennaya-i-lazernaya-rezka-trub-preimushestva-i-ogranicheniya/
• https://media.coop-tech.ru/articles/tehnologiya/metod-rezki-metallicheskikh-trub/

Итог

Лазерная резка труб и профиля особенно выгодна там, где нужна точная геометрия, чистая кромка, сложный контур и минимальная ручная доводка. Если же изделие простое и не требует высокой точности, механическая резка или плазма могут быть рациональнее. Правильный выбор технологии начинается не со станка, а с требований к готовой детали и её последующей сборке.
