Как подобрать материалы и посадки для металлических корпусов и шильдов

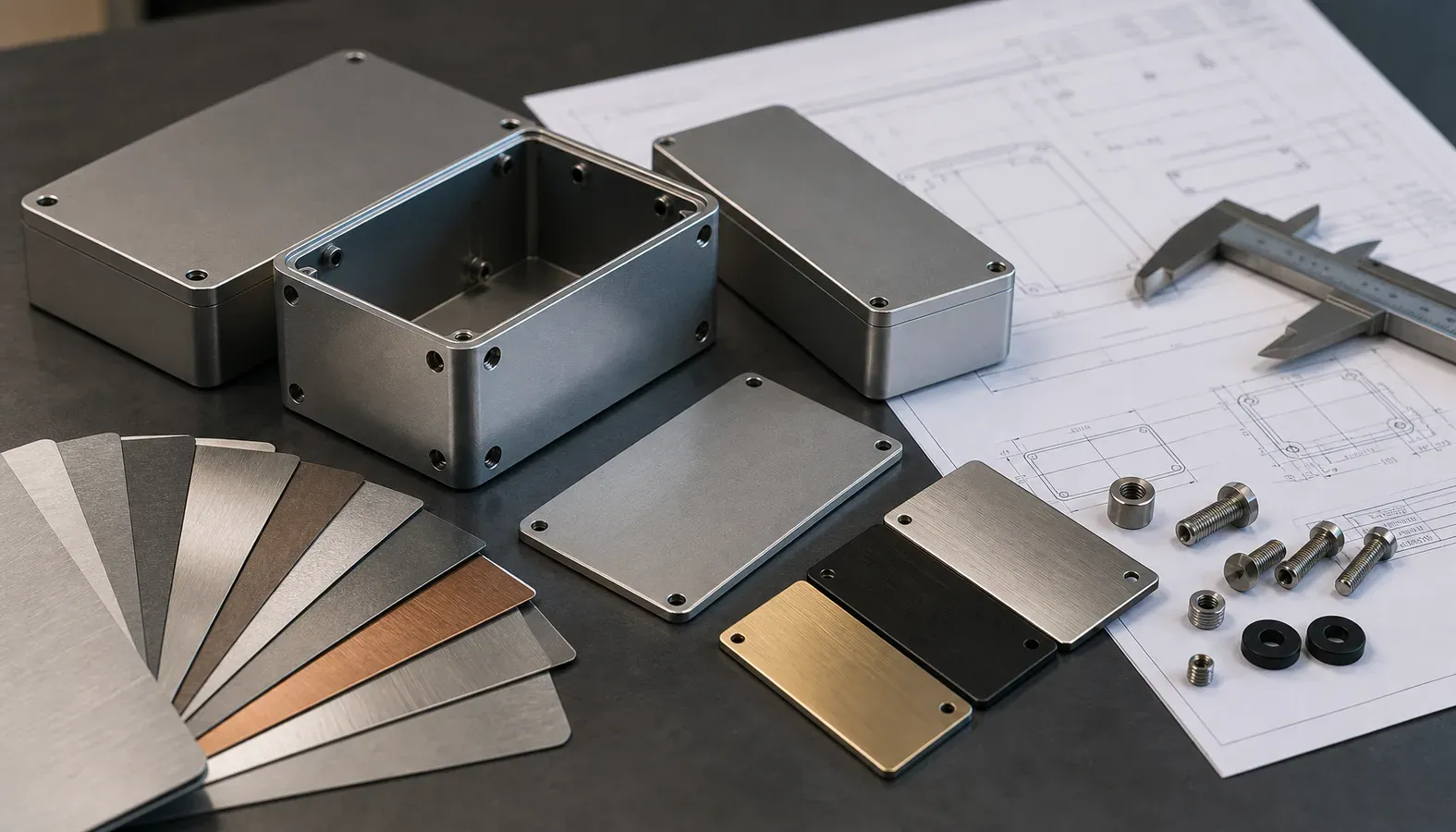

Подбор материалов и посадок для металлических корпусов и шильдов начинается с анализа задачи и технологии.

Металлические корпуса и шильды для сборки подбирают не «по привычке», а под конкретную конструкцию, среду и способ производства. Если сразу учесть условия эксплуатации, технологию изготовления, покрытие и тип крепежа, можно избежать несовпадения отверстий, перекосов при сборке и потери читаемости шильда. Ниже разберём, как подобрать материалы для металлических корпусов и шильдов так, чтобы детали нормально собирались, не конфликтовали с технологией и не создавали лишних рисков на производстве.

Какие параметры задают материал корпуса и шильда

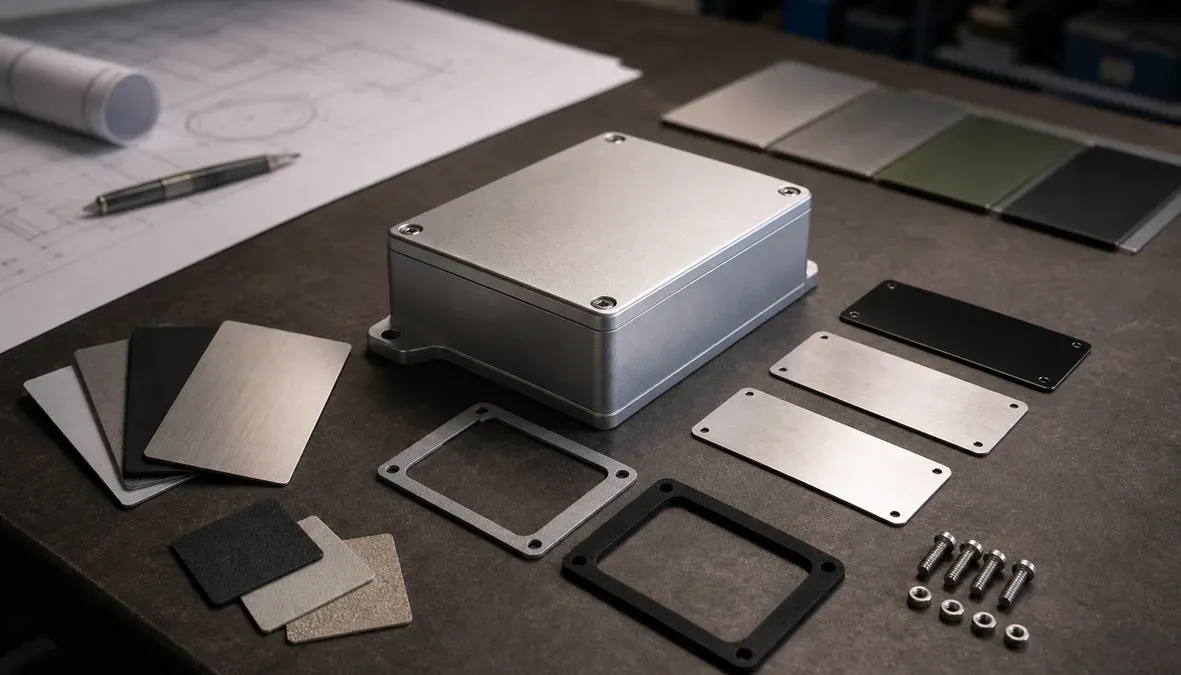

Материалы и посадки для корпуса и шильда подбирают вместе с учётом сборки.

Материал корпуса или шильда выбирают не по одному признаку, а по набору рабочих критериев. Для корпуса это обычно прочность, масса, коррозионная стойкость, теплопроводность, стоимость, внешний вид и совместимость с технологией изготовления. Для шильда добавляются читаемость маркировки, детализация, способ крепления и условия, в которых маркировка будет работать.

Для металлических корпусов чаще применяют листовую сталь, в том числе обычную и нержавеющую, а также алюминий; в отдельных задачах используют медь и латунь. В производстве корпусов также встречаются дюраль, бронза и другие сплавы, если этого требует задача и среда эксплуатации. Выбор сплава зависит именно от условий работы прибора, а не только от того, что «есть в наличии».

Если смотреть на практику проектирования, то алюминий обычно выигрывает там, где важны меньшая масса и хороший теплоотвод. Сталь чаще выбирают, когда приоритетом становится механическая стойкость. Нержавеющая сталь уместна, когда нужна более спокойная работа в сложных условиях среды, но окончательный выбор всё равно зависит от конструкции, требуемой сборки и бюджета проекта.

Для шильдов логика похожа, но акценты другие. Здесь важны не только механические свойства, но и читаемость, качество детализации и внешний вид. Поэтому для технических шильдов часто используют алюминий и латунь, а нержавеющую сталь выбирают, когда нужен более жёсткий и стойкий вариант для суровых условий эксплуатации.

Коротко: что сравнивать перед выбором

• условия эксплуатации: влажность, пыль, контакт с внешней средой;

• нагрузку на корпус или шильд;

• массу изделия и требования к теплоотводу;

• способ изготовления: резка, гибка, сварка, покраска, покрытие;

• требуемый внешний вид и читаемость маркировки;

• способ крепления и состав сборки.

Как подобрать материал корпуса под условия эксплуатации

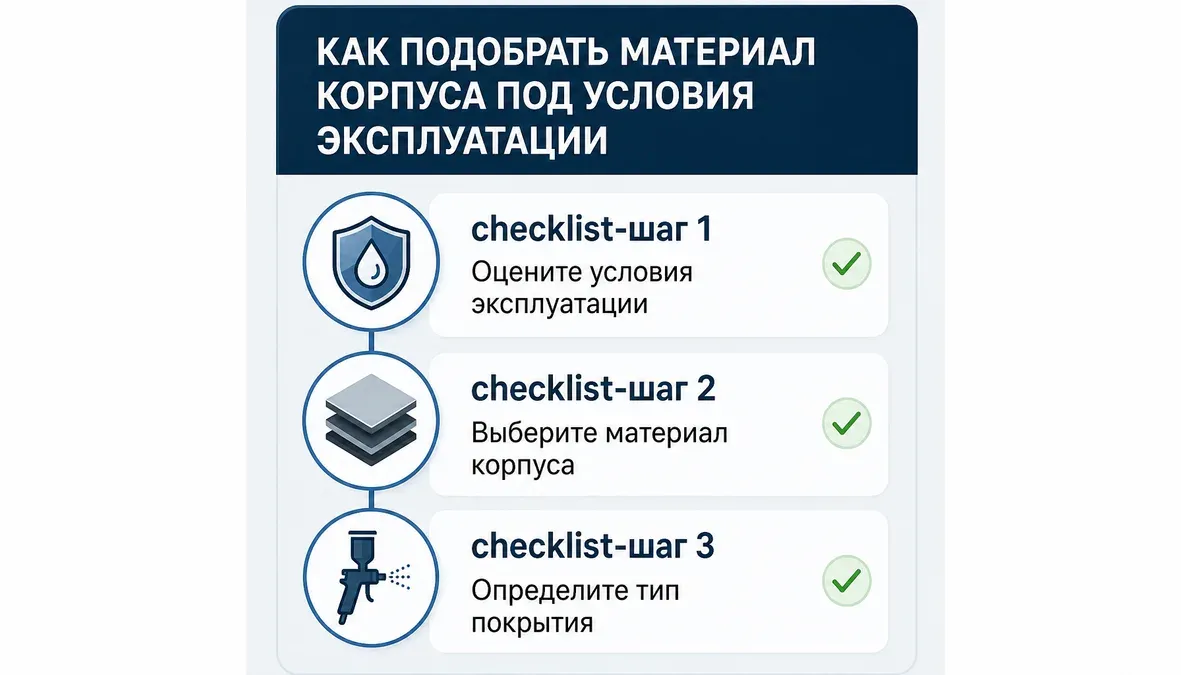

Чеклист для выбора материала корпуса с учётом работы изделия и покрытия.

Выбор материала корпуса лучше начинать не с каталога, а с сценария работы изделия. Если корпус должен отводить тепло, часто смотрят в сторону алюминия. Если важнее жёсткость и стойкость к механическим воздействиям, обычно сравнивают разные стали. Если изделие работает в более сложной среде, дополнительно оценивают коррозионную стойкость и то, как материал поведёт себя после обработки поверхности.

В инженерной практике полезно отдельно проверить три вещи. Первая — как материал ведёт себя после резки и гибки. Вторая — как он сочетается со способом соединения: сваркой, винтовой сборкой, закладными элементами или комбинированным вариантом. Третья — что произойдёт после нанесения покрытия, потому что покрытие меняет реальные размеры детали.

При порошковом покрытии к размерам детали может добавляться слой порядка 0,07–0,1 мм. Это не кажется большим, но для посадочных мест, отверстий, прижимных зон и мест под крепёж такого изменения уже достаточно, чтобы возникли проблемы при сборке. Поэтому материал корпуса нужно согласовывать не только с расчётом прочности, но и с технологией финишной обработки.

Важно учитывать и производственный маршрут. Типовая цепочка для корпуса выглядит как резка, гибка, сварка, шлифовка, покраска или другое покрытие, а затем финальная сборка и контроль качества. Чем сложнее маршрут, тем внимательнее нужно смотреть на влияние каждого этапа на геометрию. Если корпус планируется гнуть, важно заранее проверить расположение отверстий относительно линии гиба и радиуса.

Отверстия рядом с линией гиба нужно размещать с учётом минимального расстояния, которое зависит от материала, толщины, инструмента и радиуса. Универсального числа здесь нет, потому что оно определяется конкретной деталью и технологией. На практике это означает простое правило: не ставить отверстие «впритык» к гибу и не полагаться на интуицию вместо технологической проверки.

Практический выбор материала корпуса по задаче

• Алюминий — когда нужна меньшая масса и хороший теплоотвод.

• Сталь — когда важна механическая стойкость и жёсткость.

• Нержавеющая сталь — когда среда эксплуатации сложнее и нужен более устойчивый вариант.

• Медь, латунь, дюраль и другие сплавы — когда конструкция требует особых свойств или специфики внешнего вида.

Как учитывать технологию изготовления, чтобы корпус собирался без сюрпризов

Подбор материала для металлических корпусов и шильдов нельзя отделять от технологии. Один и тот же материал может вести себя по-разному в резке, гибке, сварке и покрытии, а значит, и посадки для сборки тоже нужно оценивать с учётом производства. Если этот этап пропустить, деталь может «уйти» по размерам уже после обработки поверхности или на стадии финальной сборки.

Для корпусной сборки обычно применяют не только листовой металл, но и стандартный крепёж и закладные элементы: винты, шайбы, гайки, втулки, лепестки и шпильки по ГОСТ, ОСТ и КД. Это важно, потому что посадка в такой сборке определяется не абстрактной «плотностью» соединения, а тем, как корпус, крепёж и закладные элементы работают вместе.

Если в проекте есть сочетание разных металлов, сразу проверьте совместимость по нескольким параметрам. Материалы не должны создавать лишних проблем по механике, обработке и обслуживанию. Кроме того, желательно заранее понять, какие узлы будут обслуживаемыми, а какие — нет. В первом случае посадка и доступ к крепежу критичнее, во втором — важнее стабильность формы и повторяемость сборки.

Отдельно учитывайте покрытия. Покраска или порошковое покрытие меняют не только внешний вид, но и фактические размеры сопрягаемых зон. Поэтому если в корпусе есть посадочные места под шильд, крепёжные точки или сопрягаемые панели, эти места нужно согласовать с технологом до выпуска в производство, а не после.

Для сложных условий эксплуатации ориентируются на требования IP-классов. Например, IP65 рассматривают как защиту от пыли и водяных брызг. Это не отменяет расчёт конструкции, но помогает понять, насколько жёстко надо относиться к закрытию зазоров, разъёмов, крышек и мест крепления.

Что проверить до выпуска корпуса в работу

• как материал ведёт себя после резки и гибки;

• совместимы ли корпус, крепёж и закладные элементы;

• учтено ли покрытие и его влияние на размеры;

• не конфликтуют ли отверстия с линией гиба;

• есть ли доступ к инструменту при сборке;

• подходит ли маршрут изготовления под требуемую точность.

Как подобрать посадки для надежной сборки

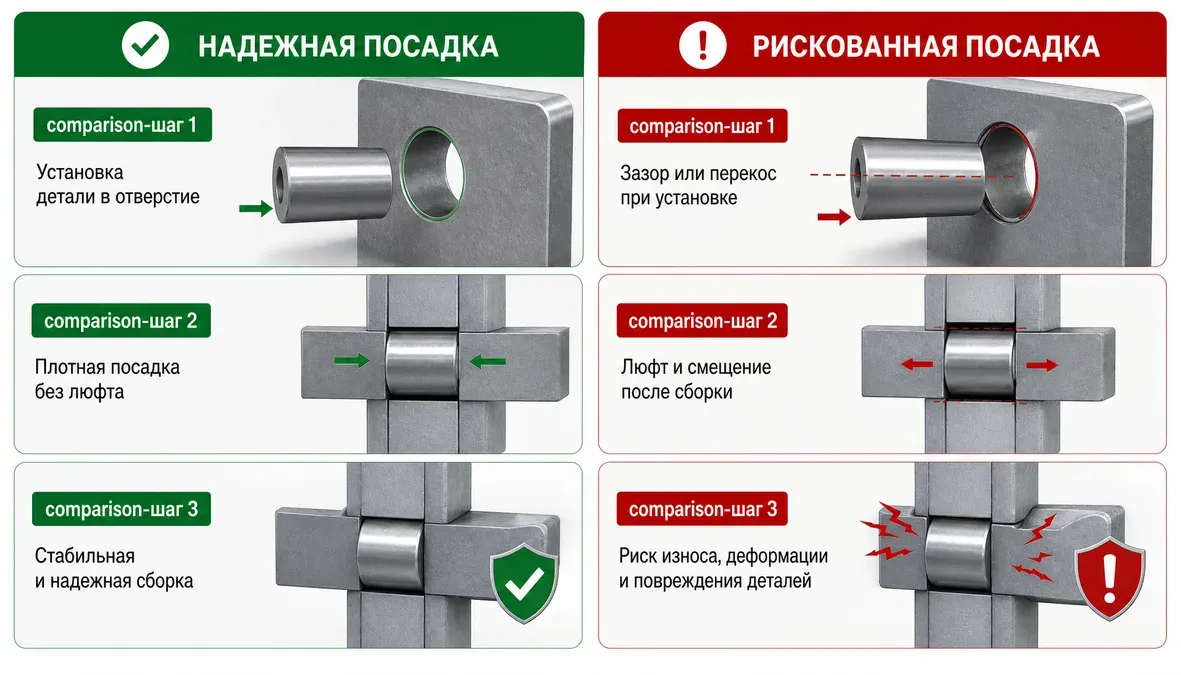

Как выглядит правильная и рискованная посадка при сборке.

Подбор посадок для металлических корпусов и подбор посадок для шильдов всегда начинается с ответа на вопрос: что именно должно быть зафиксировано, а что — обслуживаемо или заменяемо. Если соединение разборное, посадка обычно должна обеспечивать повторяемую сборку без перекоса и без излишнего напряжения в деталях. Если соединение постоянное, требования смещаются в сторону стабильности и технологичности изготовления.

Проблема в том, что точные универсальные допуски для таких изделий нельзя честно назвать без привязки к стандарту или КД конкретного производства. Поэтому на практике используют не «готовую таблицу на все случаи», а последовательную проверку геометрии: материал, толщина, способ изготовления, наличие гибов, покрытие, тип крепежа и требуемая повторяемость сборки.

Надёжная посадка в металлическом корпусе — это не только про размер отверстия. Нужно учесть:

• толщину материала;

• радиусы гиба;

• возможное смещение после термо- и мехобработки;

• слой покрытия;

• тип крепежа и его допуски;

• доступ инструмента при сборке.

Если рядом с отверстием есть линия гиба, отверстие может «повести» после операции. Поэтому прежде чем выпускать чертёж, важно проверить минимальное расстояние до гиба и убедиться, что выбранный радиус не создаёт помех при сборке. Это особенно заметно в компактных корпусах, где почти всё пространство уже занято компонентами и крепежом.

Для шильдов посадки обычно проще, но и здесь есть нюансы. Если шильд крепится винтами, заклёпками или на закладные элементы, нужно заранее определить, будет ли он нести только маркировочную функцию или ещё и часть монтажной нагрузки. Чем выше требования к детализации и внешнему виду, тем аккуратнее должны быть отверстия, кромки и сопряжение с поверхностью корпуса.

Что проверить в посадке до запуска в производство

1. Совпадают ли реальные размеры после гибки с расчётными.

1. Учтено ли покрытие и его влияние на сопрягаемые поверхности.

1. Есть ли технологический запас под крепёж и инструмент.

1. Не попадает ли отверстие слишком близко к линии гиба.

1. Совместимы ли посадка и выбранный способ крепления.

1. Нужна ли разборность узла в дальнейшей эксплуатации.

Как выбрать материал шильда под маркировку и внешний вид

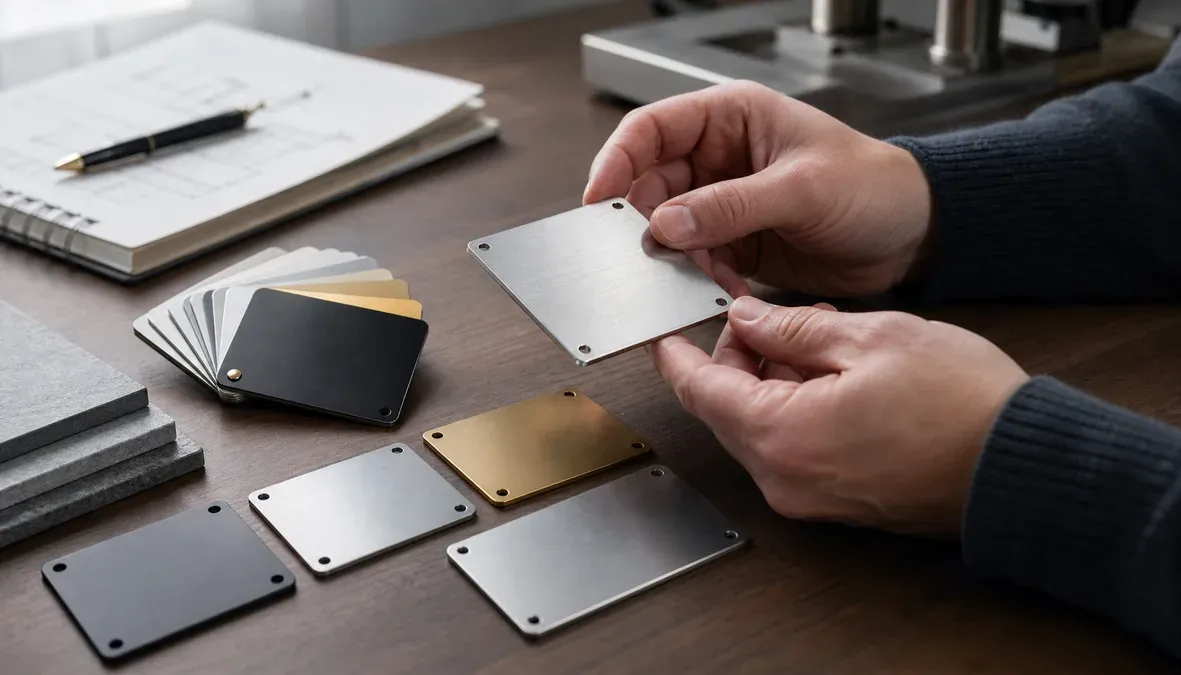

Сравнение материалов шильда помогает выбрать вариант для маркировки и эксплуатации.

Материал шильда выбирают не только по прочности, но и по тому, как он будет читаться в реальной эксплуатации. Для технических шильдов часто используют алюминий и латунь: алюминий подходит для массовых, лёгких и более бюджетных решений, а латунь нередко рассматривают, когда нужен более премиальный внешний вид и тонкая детализация.

Если шильд должен работать в более жёстких условиях, можно смотреть в сторону нержавеющей стали. Она уместна там, где нужна высокая механическая стойкость и более суровые условия эксплуатации. Но и здесь важно помнить: материал шильда выбирают с учётом задачи маркировки и условий эксплуатации, а не только по визуальному предпочтению.

Для шильдиков особенно важны место установки и способ крепления. Одно дело — шильд на защищённой панели внутри изделия, и совсем другое — маркировка на внешней поверхности, которая подвергается вибрации, загрязнению и возможному контакту с рукой, инструментом или средой. Чем тяжелее условия, тем важнее стойкость материала и надёжность фиксации.

По детализации тоже есть разница. Если на шильде много мелкого текста, логотипов или технической информации, материал и технология нанесения должны поддерживать эту детализацию без потери читаемости. Поэтому перед выбором полезно задать себе простой вопрос: шильд должен быть в первую очередь декоративным, информационным или эксплуатационным?

Материал шильда под типовую задачу

• Алюминий — когда нужен лёгкий и массовый вариант.

• Латунь — когда важны внешний вид и тонкая детализация.

• Нержавеющая сталь — когда нужна высокая стойкость и работа в жёсткой среде.

Какие данные нужно подготовить до передачи в производство

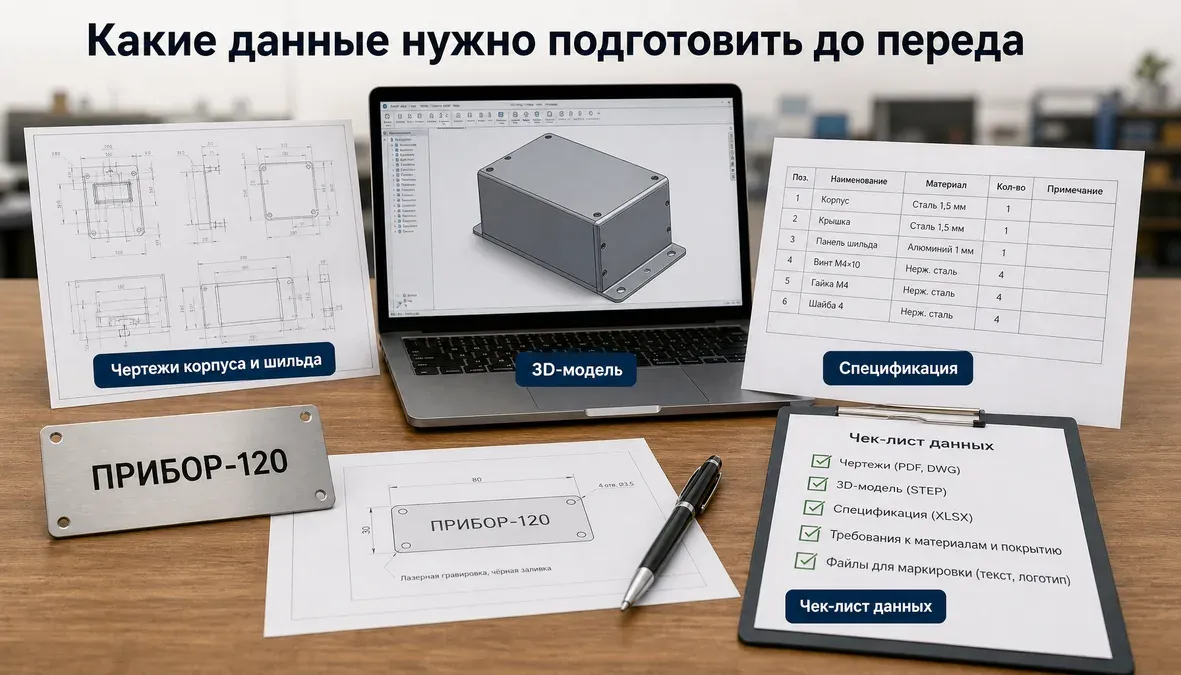

Что подготовить до передачи корпуса и шильда в производство.

Чтобы производство могло оценить металлическую часть проекта, нужно передать не только общие слова, но и комплект исходных данных. На практике для расчёта и проработки металлических изделий могут запрашиваться DXF, DWG, STEP и PDF. Для изделия в сборе обычно нужен комплект КД и спецификация, а на первом этапе часто достаточно краткого ТЗ, чтобы пройти первичную квалификацию проекта.

Это важно не формально, а практически. Когда у технолога есть только общий эскиз, он не может корректно оценить посадки, технологичность гиба, влияние покрытия и применимость крепежа. Чем полнее исходные данные, тем меньше риск, что корпус или шильд придётся переделывать после проверки на производстве.

Хорошее ТЗ для металлических корпусов и шильдов должно отвечать хотя бы на такие вопросы:

• где изделие будет работать;

• какие нагрузки и среда эксплуатации ожидаются;

• нужен ли теплоотвод;

• есть ли ограничения по массе;

• какой способ крепления планируется;

• нужна ли разборность;

• есть ли требования к внешнему виду и маркировке;

• будут ли резка, гибка, сварка и покрытие.

Если проект идёт в сборе, полезно заранее увязать корпус, шильд и крепёж в одной логике. Тогда посадки для металлических корпусов и посадки для шильдов рассматриваются не отдельно, а как части одного узла. Это особенно помогает, когда шильд должен устанавливаться на уже покрытую поверхность или когда корпус имеет несколько вариантов исполнения.

Как не ошибиться при выборе: рабочий чек-лист

Правильный выбор начинается с согласования условий эксплуатации и технологии, а не с поиска «самого универсального» металла. Если упростить задачу, то хороший проект проходит через четыре проверки: материал, геометрия, покрытие и сборка.

Перед запуском полезно пройти короткий чек-лист:

• выбран ли материал корпуса под условия работы;

• проверены ли масса, прочность, теплоотвод и коррозионная стойкость;

• учтены ли гибка и минимальные расстояния до линии гиба;

• согласовано ли влияние покрытия на размеры;

• выбран ли тип крепежа и закладных элементов;

• понятен ли способ фиксации шильда;

• переданы ли в производство КД и CAD-файлы нужного формата.

Если хотя бы один пункт остаётся «на глаз», риск ошибки в сборке резко растёт. В корпусах это обычно проявляется в несовпадении отверстий, неверной геометрии после гибки или проблемах с крепежом. В шильдах — в плохой читаемости, слабой фиксации или неудачном выборе материала под среду эксплуатации.

Вопросы и ответы

Какой металл лучше выбрать для корпуса, если важны коррозионная стойкость и теплоотвод?

Если одновременно важны коррозионная стойкость и теплоотвод, чаще всего начинают с алюминия и нержавеющей стали как с двух разных по свойствам вариантов. Алюминий обычно лучше отводит тепло и легче по массе, а нержавеющая сталь подходит, когда большее значение имеет стойкость к сложной среде. Окончательный выбор зависит от конкретных условий эксплуатации и требований к сборке.

Когда для шильда уместнее латунь, а когда алюминий или нержавеющая сталь?

Латунь уместна, когда нужен более выразительный внешний вид и тонкая детализация. Алюминий подходит для массовых, лёгких и более бюджетных решений. Нержавеющая сталь нужна тогда, когда шильд должен выдерживать жёсткие условия эксплуатации и повышенную механическую нагрузку.

Какие крепежные элементы обычно используют при сборке металлических корпусов?

В корпусной сборке могут применяться винты, шайбы, гайки, втулки, лепестки и шпильки по ГОСТ, ОСТ и КД. Набор зависит от конструкции корпуса, требований к разборности и того, как организована закладная часть. Для надёжной сборки важно заранее увязать крепёж с толщиной материала и доступом инструмента.

Как учесть гибку, радиусы и покрытие, чтобы отверстия и посадки не ушли из допуска?

Нужно сразу проверять расстояние от отверстий до линии гиба, учитывать материал, толщину и радиус, а после этого закладывать влияние покрытия на реальные размеры детали. При порошковом покрытии слой может добавлять порядка 0,07–0,1 мм, и это уже влияет на посадочные зоны. Самый безопасный подход — согласовать геометрию с технологией до выпуска деталей.

Какие данные и чертежи нужно подготовить, чтобы производство могло оценить корпус по КД?

Обычно нужны краткое ТЗ, комплект КД и спецификация, а для металла могут запрашиваться DXF, DWG, STEP и PDF. Чем точнее описаны условия эксплуатации, способ крепления, покрытие и требования к сборке, тем быстрее производство сможет оценить проект. Если изделие идёт в сборе, важно передавать не только корпус, но и всю связку узлов.

Итог

Подбор материалов и посадок для металлических корпусов и шильдов начинается с условий эксплуатации, а не с поиска универсального сплава. Для корпуса нужно учитывать прочность, массу, теплоотвод, коррозионную стойкость, технологию изготовления и влияние покрытия на размеры. Для шильда на первый план выходят читаемость, способ крепления, детализация и устойчивость к рабочей среде.

На практике лучше всего работает связка из трёх вещей: понятный материал, согласованная геометрия и корректная сборка по КД. Если заранее проверить гибку, радиусы, покрытие и крепёж, можно заметно снизить риск переделок. А если передать в производство полный набор исходных данных, технолог быстрее оценит проект и предложит реалистичное решение для корпуса и шильда в одной конструкции.
