Монтаж печатных плат на заказ: как выбрать технологию под серию и бюджет

Монтаж печатных плат на заказ выбирают по серии: прототипу нужна гибкость, а среднему выпуску — стабильность.

Монтаж печатных плат на заказ проще точно рассчитать по срокам и стоимости, если выбирать маршрут под объём партии, состав компонентов, плотность монтажа, требования к контролю и повторяемость изделия. Для прототипа чаще важна гибкость, для серийного выпуска — стабильность SMT-процесса, а для плат с разъёмами и силовыми элементами — смешанный SMT/THT-маршрут.

Соотнесите технологию с объёмом и зрелостью изделия

Прототип и опытный образец

Для опытного образца главная цель — быстро проверить работоспособность схемы и конструктивные решения. Поэтому возможность корректировать документацию может быть важнее максимальной производительности линии.

Поверхностный SMT-монтаж применим и для единичных плат, особенно при корпусах QFN, LGA или BGA. Однако затраты на подготовку программы, трафарета и оснастки заметнее влияют на бюджет небольшого заказа.

Малые и средние серии

Для малой серии важно сбалансировать стоимость запуска и повторяемость результата. А-КОНТРАКТ относит к такому формату партии от 50 до 100 плат; при объёме менее 1 000 штук или частом обновлении спецификации мелкосерийный формат может быть экономически оправдан.

Автоматическая установка компонентов и пайка оплавлением уменьшают зависимость результата от ручной операции. SPI и AOI помогают контролировать нанесение паяльной пасты, размещение компонентов и часть дефектов пайки.

Для средней серии критичны стабильная комплектация и зафиксированный техпроцесс. Если плата повторяется, номенклатура согласована, а доля SMD-компонентов высока, автоматический SMT обычно рациональнее ручной сборки: затраты на подготовку распределяются на большее число изделий, а размещение компонентов воспроизводится от платы к плате.

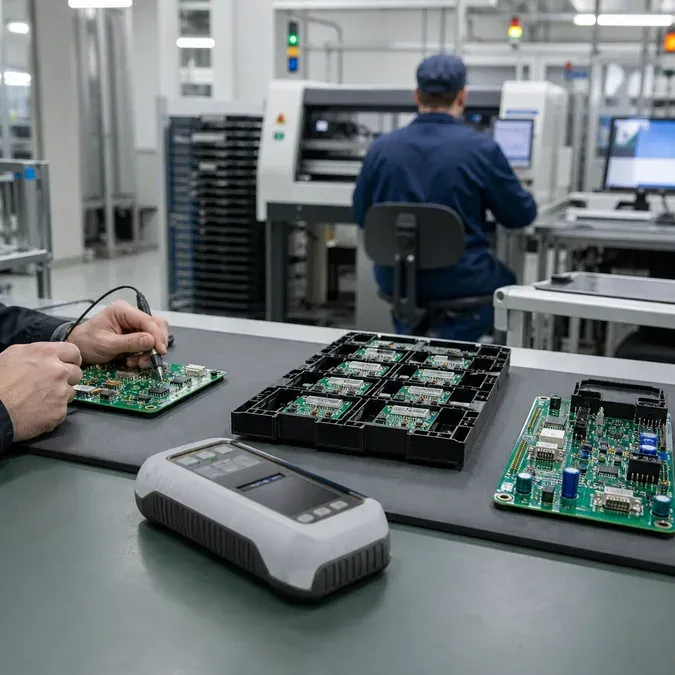

Малые и средние серии: от прототипной гибкости к повторяемому SMT-циклу

Выводной и смешанный монтаж

THT — выводной монтаж компонентов, устанавливаемых в отверстия. Он нужен, например, для разъёмов, силовых элементов и крупных деталей. Операция может выполняться волной, селективной или ручной пайкой.

Если в изделии есть и SMD-, и выводные компоненты, выбирают смешанный маршрут: сначала выполняют SMT-операции, затем устанавливают и паяют THT-компоненты. При росте партии и требований к повторяемости полностью ручная сборка ради формальной экономии становится рискованной.

Сравнение технологий монтажа печатных плат по бюджету

На итоговую цену влияет не только количество плат. При расчёте учитывают:

• число точек пайки;
• количество сторон монтажа;
• типы корпусов и наличие BGA;
• долю выводных компонентов;
• сложность подготовки программы и оснастки;
• формат поставки компонентов;
• отмывку, панелизацию, контроль и тестирование.

PCB Electro отдельно указывает зависимость стоимости от сложности изделия, числа сторон, BGA, типоразмеров корпусов и выводного монтажа. У РЕЗОНИТа для прототипов и мелких серий предусмотрены разные ставки за точки поверхностного и выводного монтажа, а каждая сторона платы рассчитывается как отдельный заказ. Поэтому двухсторонняя плата — это не просто та же плата с дополнительной поверхностью, а отдельный технологический цикл.

При повторном заказе часть подготовки и трафарет могут не оплачиваться повторно, если документация и маршрут не изменились. Поэтому сравнивать предложения следует не по базовой ставке, а по полной структуре расчёта:

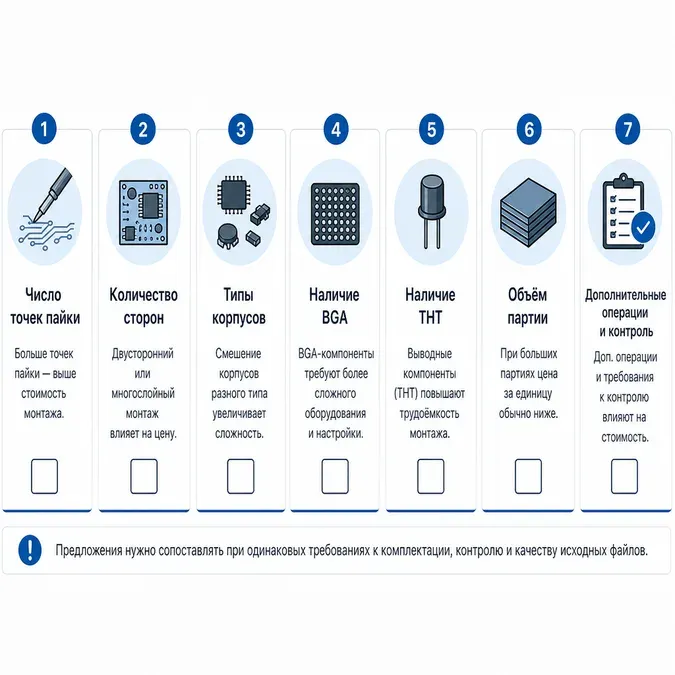

Чеклист для сравнения стоимости монтажа: точки пайки, стороны, BGA, контроль и что реально включено.

1. Уточните, включены ли подготовка, трафарет и программирование оборудования.
2. Сопоставьте стоимость SMT, THT и монтажа на каждой стороне платы.
3. Проверьте, входят ли закупка, комплектация, панелизация, отмывка и упаковка.
4. Отдельно запросите стоимость AOI, рентген-контроля, функционального теста и покрытия.
5. Уточните, как рассчитываются дефицитные компоненты, замены и срочный запуск.

Соотношение стоимости и качества при монтаже печатных плат определяется не максимальным числом контрольных операций, а их соответствием рискам проекта. Для простой платы без скрытых паяных соединений избыточный рентген может не дать полезного эффекта; для BGA он помогает проверить соединения, которые нельзя полноценно оценить визуально.

Назначьте контроль по рискам платы

AOI и SPI

AOI, или автоматическая оптическая инспекция, выявляет отсутствующие и смещённые компоненты, нарушения полярности и часть дефектов пайки. Для серийной SMD-сборки AOI делает контроль более повторяемым и снижает зависимость от визуальной оценки оператора.

SPI контролирует нанесение паяльной пасты до установки компонентов. Его ценность выше на повторяющихся SMT-заказах, где стабильность процесса влияет на выход годных плат.

Рентген-контроль

Рентген нужен, когда паяное соединение скрыто корпусом. В первую очередь это относится к BGA, но контроль может быть оправдан и для отдельных сложных узлов. Наличие BGA не означает, что необходимо просвечивать каждую плату: объём проверки и правила выборки следует закрепить в требованиях к приёмке.

Отмывка, покрытие и функциональный тест

Отмывку задают, когда для изделия важна чистота после пайки или этого требуют последующие операции, например нанесение покрытия. Конформное покрытие является самостоятельной операцией: в документации следует описать закрываемые зоны, а также разъёмы, контакты и элементы, которые должны остаться открытыми.

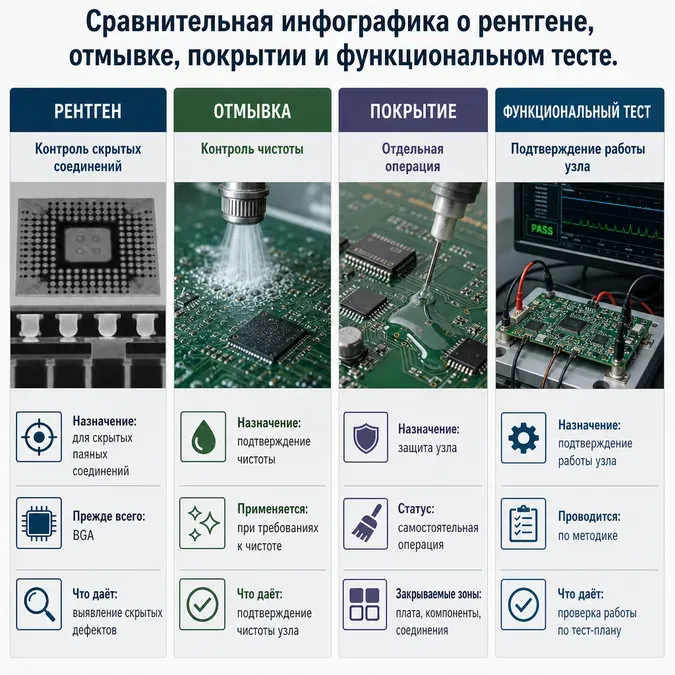

Отмывка, покрытие и функциональный тест идут раздельно — так проще избежать скрытых дефектов.

Функциональное тестирование подтверждает работу собранного узла, а не только внешний вид пайки. Для него нужен тест-план с режимами питания, измеряемыми параметрами, допустимыми результатами, интерфейсами и способом фиксации результата.

Подготовьте данные для точного расчёта

Минимальный рабочий пакет для монтажа печатных плат на заказ обычно включает:

• Gerber-файлы или PCB-файл для понимания конструкции платы;
• BOM — спецификацию с обозначениями, номиналами, производителями или допустимыми заменами;
• сборочный чертёж;
• Pick&Place с координатами и ориентацией компонентов, если он есть;
• требования к контролю, отмывке, покрытию, упаковке и приёмке;
• описание изделия и тест-план, если нужны программирование или функциональная проверка.

BOM должна быть главным документом по составу. Если в спецификации одна позиция, на сборочном чертеже другая, а в Pick&Place указана третья ориентация, производство не должно угадывать правильный вариант. Потребуется уточнение, которое сдвинет запуск.

До заказа полезно запросить DFM-анализ — проверку технологичности документации. Он помогает заранее выявить спорные посадочные места, неудобные для автомата габариты платы, конфликт компонентов и необходимость панелизации.

Ошибки при выборе технологии монтажа печатных плат

Наиболее частые ошибки при выборе технологии монтажа печатных плат связаны не с самим оборудованием, а с неполными исходными данными и несопоставимыми коммерческими предложениями.

• Неполный BOM: отсутствуют количества на плату, точные парт-номера или правила замены.
• Неопределённые требования к качеству: не указано, нужны ли AOI, рентген, отмывка и функциональный тест.
• Игнорирование ограничений автомата и панелизации. Например, PCBTech указывает минимальный размер платы 50 × 50 мм для автоматического монтажа и рекомендует объединение плат в панели; конкретные требования нужно подтверждать у выбранной площадки.
• Несогласованные ревизии Gerber, BOM, Pick&Place и сборочного чертежа.
• Непонятная упаковка компонентов: каждое наименование лучше передавать в отдельной читаемой упаковке с указанным количеством.

Перед запуском проведите сверку ревизий и зафиксируйте критерии приёмки. Для повторного заказа отдельно подтвердите, что состав, маршрут, замены компонентов и контроль остались прежними. Повторный запуск ускоряется при отсутствии изменений, но срочность не отменяет проверки комплектации и технологического согласования.

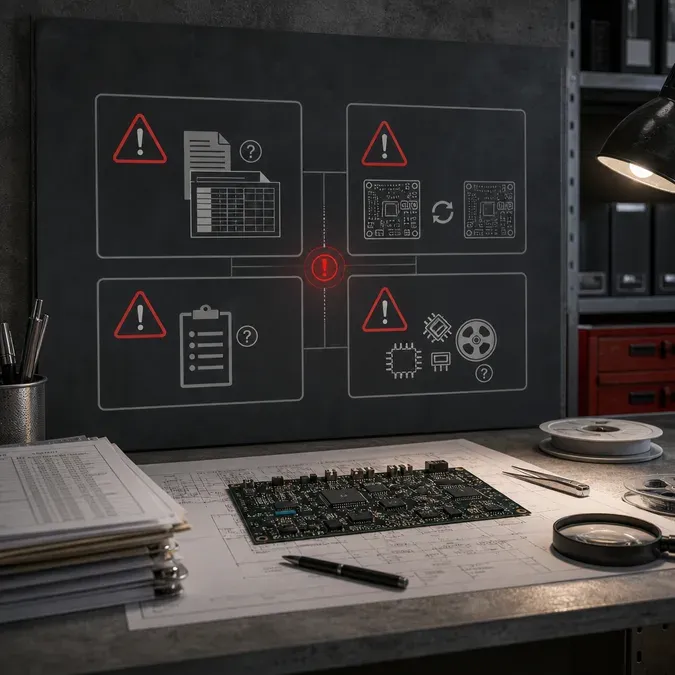

Ошибки при выборе монтажа платы часто скрыты в несверенных данных и отсутствии критериев контроля.

Вопросы и ответы

Как выбрать технологию монтажа для прототипа, малой или средней серии?

Для прототипа выбирайте маршрут, который позволяет быстро проверить конструкцию и корректировать документацию. Для малой и средней повторяемой серии чаще подходит автоматический SMT при преобладании SMD-компонентов. Разъёмы и силовые детали добавляют в THT-часть смешанного маршрута.

Когда SMT-монтаж выгоднее ручного или смешанного?

SMT особенно оправдан при плотной компоновке, большом числе SMD-компонентов, корпусах QFN, LGA и BGA, а также при необходимости повторяемого результата. Ручной или смешанный маршрут уместен, когда в составе много выводных элементов или серия ещё меняется. Сравнивайте не только цену платы, но и подготовку, контроль и риск переделок.

Что сильнее всего влияет на стоимость монтажа?

Обычно ключевыми факторами являются число точек пайки, количество сторон, типы корпусов, наличие BGA и THT, объём партии и дополнительные операции. На цену также влияет качество исходных файлов: согласованный комплект сокращает число уточнений и технологических доработок. Предложения нужно сопоставлять при одинаковых требованиях к комплектации и контролю.

Какие данные нужны для расчёта монтажа печатных плат на заказ?

Подготовьте Gerber или PCB-файл, BOM, сборочный чертёж и Pick&Place, если он сформирован. Также укажите требования к контролю, отмывке, покрытию, упаковке, приёмке и функциональному тестированию. Для закупки компонентов заранее зафиксируйте допустимые замены.

Нужны ли AOI, рентген-контроль, отмывка и тестирование именно моему проекту?

AOI выбирают для регулярного поиска видимых ошибок размещения и пайки. Рентген обоснован для скрытых соединений, прежде всего BGA; отмывка нужна при требованиях к чистоте или последующих операциях. Функциональный тест необходим, если требуется подтвердить работу узла по заранее определённой методике.

Как меняются сроки при повторном и срочном заказе?

Повторный заказ обычно проще организовать, если не изменились BOM, ревизии платы, маршрут и требования к контролю. Подготовка и трафарет могут не потребовать повторной оплаты при сохранении исходных условий. Срочный запуск не отменяет проверки комплектации, доступности компонентов и технологического согласования, поэтому его сроки нужно подтверждать отдельно.
