Полный цикл производства электроники: от корпусов до финальной сборки

Полный цикл производства электроники: легко отличить PCB, монтаж и финальную сборку по этапам на линии

Полный цикл производства электроники — это управляемая цепочка от подготовки конструкции, корпусов и комплектующих до изготовления печатной платы, монтажа, программирования, финальной сборки, испытаний и отгрузки. Чтобы производство электроники от корпусов до финальной сборки было воспроизводимым, на каждом переходе фиксируют состояние изделия и критерии готовности к следующей операции.

Зафиксируйте конструкцию и комплектность до запуска линии

Первый этап — подготовить изделие к конкретному производственному процессу. Проверяют электрическую схему, конструкцию PCB, перечень компонентов, корпус, кабельные сборки и требования к программному обеспечению. DFM-проверка помогает убедиться, что проект можно стабильно изготовлять и собирать выбранными технологиями.

Корпуса и подготовка в производстве электроники важны не меньше платы. До начала сборки согласуют расположение разъёмов, экранов, кнопок, крепежа, кабелей и мест установки платы. Если плата помещается в корпус только с натягом или жгуты мешают закрыть крышку, проблему исправляют на этапе конструкции, а не на сборочном столе.

Критерий готовности к выпуску первых изделий: согласованы данные по PCB, компонентам, корпусу, кабелям, маркировке и последовательности сборки. Отдельно описывают операции до установки платы в корпус и после неё.

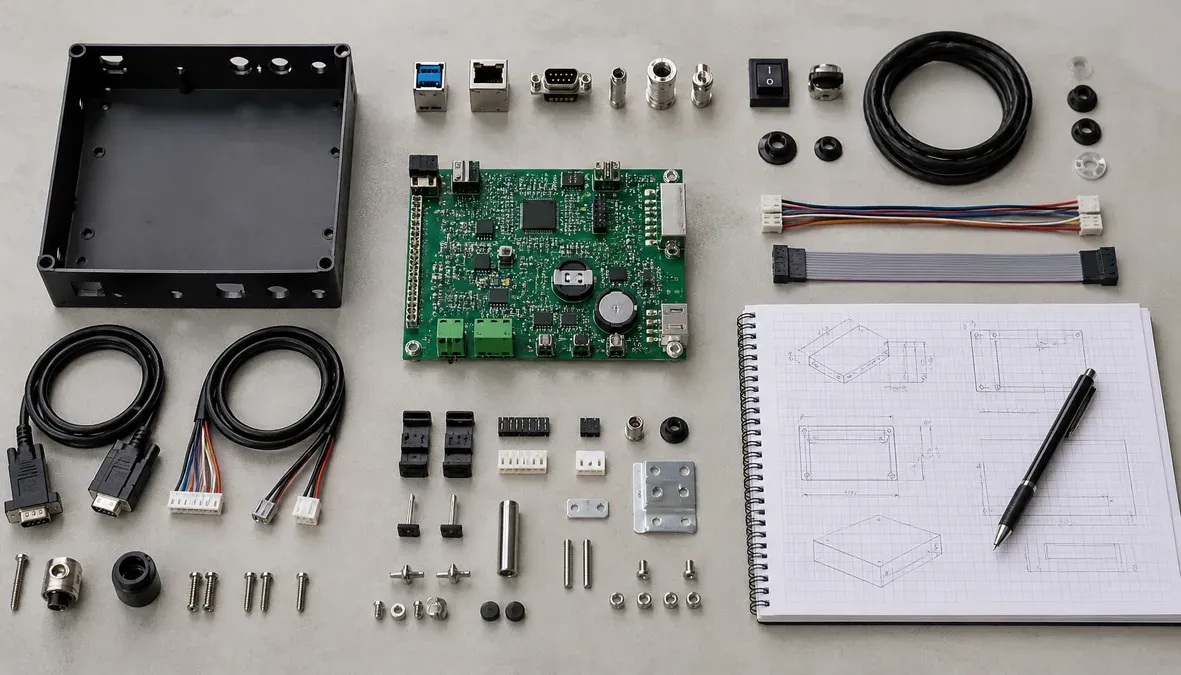

Фиксируйте компоновку и комплектность до запуска линии: так сборка начинается без переделок.

Прототипирование и подготовку к серии нельзя смешивать. Опытный образец допускает ручные решения и замену деталей по месту. Серия требует стабильной спецификации, доступных комплектующих, технологической оснастки, понятных операций контроля и повторяемой упаковки.

Разделите изготовление PCB, монтаж и финальную сборку

Изготовление печатной платы и монтаж компонентов — разные уровни производства. На этапе PCB выполняют подготовку материалов, формирование рисунка дорожек, создание отверстий, нанесение покрытий и контроль качества самой платы. Результатом должна быть плата с требуемой геометрией, проводниками и защитными покрытиями, пригодная для последующей сборки.

Монтаж начинается с подготовки компонентов: сверяют номенклатуру, состояние поставки и соответствие сборочным данным. Затем устанавливают компоненты и выполняют пайку. Для SMD-компонентов может применяться SMT-монтаж с автоматами pick-and-place, а выводные элементы устанавливают по технологии THT. Маршрут зависит от конструкции и оборудования.

После пайки проводят визуальный и автоматический контроль. AOI помогает выявлять ряд дефектов монтажа, а для сложных соединений со скрытой пайкой иногда используют рентген-контроль. Это типовые инструменты, но необходимость каждой операции определяется изделием и требованиями к нему.

Box build — это финальная сборка электроники, а не второе название монтажа платы. Она объединяет плату, корпус, кабели и жгуты, дисплеи, органы управления и другие элементы готового устройства. В EMS-производстве изготовление PCB, PCBA, кабельные работы, тестирование и логистика могут выполняться в одном контуре или распределяться между несколькими участниками.

Этапы полного цикла производства электроники по шагам

Практическая последовательность выглядит так:

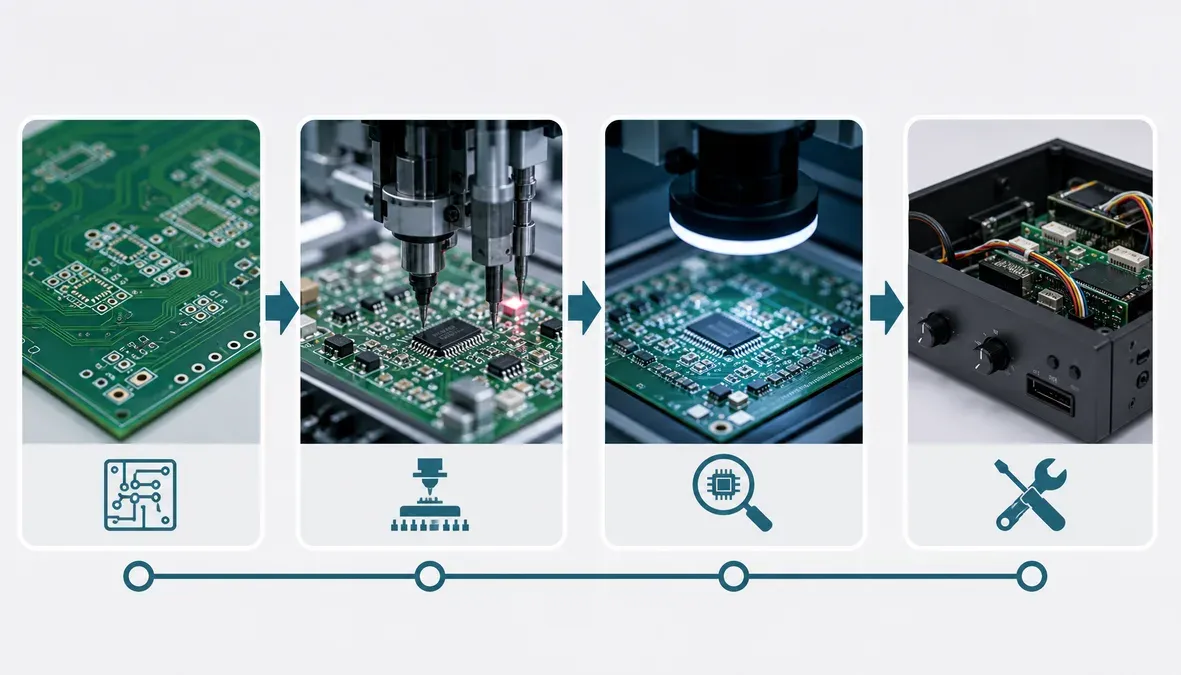

Инфографика помогает проверить полный цикл производства электроники: PCB, монтаж, инспекция и box build — без пропусков.

1. Подготовка конструкции. Проверяют PCB, корпус, компоненты, кабели, маркировку и сборочную документацию.
2. Снабжение и входной контроль. Комплектующие сверяют со спецификацией, проверяют состояние поставки и допустимые замены.
3. Изготовление PCB. Получают печатные платы с нужными проводниками, отверстиями и покрытиями.
4. Подготовка компонентов. Формируют комплект для монтажа и проверяют его соответствие сборочным данным.
5. Монтаж и пайка. Устанавливают SMD- и THT-компоненты выбранным технологическим маршрутом.
6. Инспекция PCBA. Проверяют качество монтажа, пайки и соответствие платы сборочной документации.
7. Программирование. Загружают необходимое программное обеспечение, если оно предусмотрено устройством.
8. Box build. Устанавливают плату в корпус, подключают кабели, дисплеи, кнопки и другие элементы.
9. Функциональный тест. Проверяют работу готового изделия в предусмотренных сценариях.
10. Маркировка, упаковка и отгрузка. Подготавливают изделие к транспортировке и передаче заказчику.

Такая схема помогает понять, как организовать производство электроники по шагам: каждый следующий участок получает изделие только после подтверждения предыдущего результата.

Контролируйте качество на каждом этапе

Критерии качества на каждом этапе производства электроники должны быть привязаны к следующей операции. Контроль не ограничивается финальной проверкой: чем раньше обнаружен дефект, тем меньше риск повторной сборки или задержки партии.

• После изготовления PCB: плата соответствует конструкторским и сборочным данным и пригодна для монтажа.
• После установки компонентов: компоненты размещены в предусмотренных позициях до пайки.
• После пайки: отсутствуют видимые дефекты, мешающие дальнейшей сборке; при необходимости применяется автоматическая инспекция.
• После программирования: установлено нужное программное обеспечение.
• После box build: корпус собран, кабели и элементы подключены, изделие готово к функциональной проверке.
• Перед отгрузкой: завершены финальный функциональный тест, маркировка и защитная упаковка.

Финальный функциональный тест подтверждает, что устройство выполняет предусмотренные функции после установки платы в корпус, подключения кабелей и загрузки программного обеспечения. Проверка должна оценивать готовое изделие, а не только факт включения отдельной платы.

Подготовьте серию и предотвратите типичные ошибки

Типичные ошибки при производстве электроники проявляются на разных стадиях, поэтому диагностировать их нужно по маршруту изделия. Неполная спецификация обнаруживается при снабжении: нужной позиции нет или замена меняет технологию монтажа. Профилактика — проверить комплектность перечня материалов до заказа и зафиксировать допустимые альтернативы.

Несогласованность корпуса и платы выявляется во время box build: разъём не совпадает с окном, кабель не укладывается, крепёж не подходит. Исправление требует корректировки конструкции или сборочной документации, а не ручной подгонки каждого экземпляра.

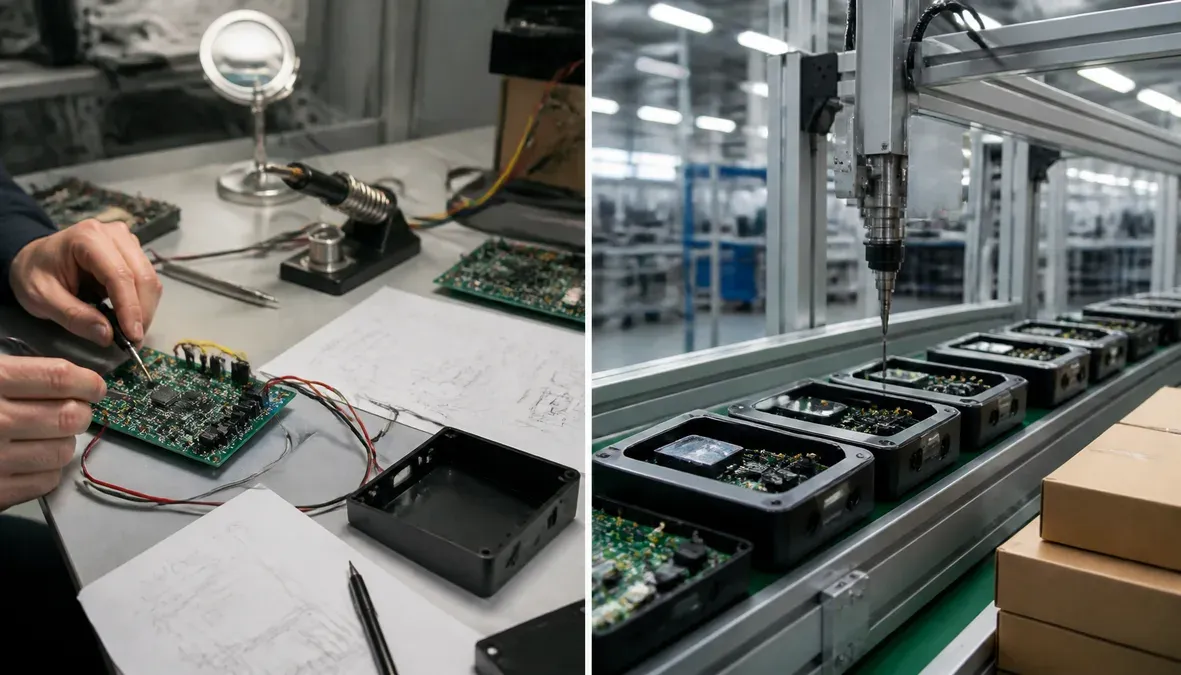

Подготовьте серию: фиксируйте спецификации, ставьте контрольные точки и обеспечьте повторяемую упаковку.

Ещё одна ошибка — считать удачную сборку прототипа готовностью к серии. Для серийного выпуска нужны повторяемая последовательность операций, контрольные точки, подготовленные материалы, оснастка и упаковка. Производственные компании, включая Viasion, Vector Ltd, Promwad, Alcom-Garant, Almytech, Eurasia Group и JM electronic / alfaems.com, публикуют описания услуг, связанных с PCB, монтажом, финальной сборкой или подготовкой устройств к выпуску. При выборе исполнителя важно уточнять состав операций для конкретного изделия, а не ориентироваться только на название услуги «полный цикл».

Используйте чек-лист перед серийным заказом

Перед запуском проверьте связность процесса:

1. Есть ли данные для изготовления PCB и отдельные данные для монтажа?
2. Определены ли комплектующие, кабели, корпус, крепёж и маркировка?
3. Понятно ли, какие операции выполняются до и после установки платы в корпус?
4. Зафиксированы ли точки входного, промежуточного и финального контроля?
5. Описан ли функциональный тест: что подключают, что запускают и какой результат считают положительным?
6. Определён ли способ упаковки, защищающий изделие при транспортировке от механических воздействий и статического электричества?

Такой чек-лист превращает полный цикл производства электроники в управляемую последовательность решений и помогает безопаснее перейти от первых плат к повторяемой сборке партии.

Частые вопросы

Что входит в полный цикл производства электроники, если идти от корпуса и комплектующих до финальной сборки?

Обычно цикл включает подготовку конструкции и материалов, изготовление PCB, снабжение компонентами, монтаж, пайку, инспекцию и тестирование. Затем выполняют программирование, сборку платы и других элементов в корпусе, функциональную проверку, маркировку, упаковку и отгрузку.

Чем отличается изготовление печатной платы от монтажа компонентов и box build?

Изготовление PCB создаёт саму печатную плату: проводники, отверстия, покрытия и защиту. Монтаж добавляет на неё электронные компоненты и соединяет их пайкой, а box build объединяет готовые узлы в конечное устройство с корпусом, кабелями, органами управления и проверкой функций.

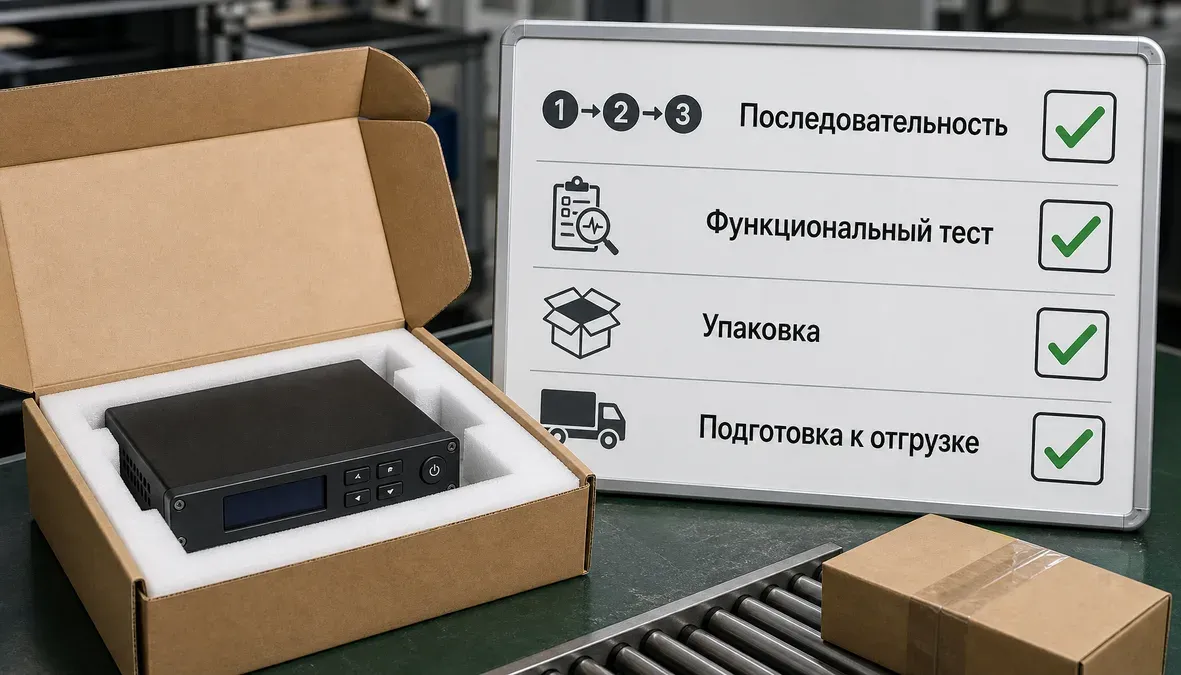

Проверьте финальный функциональный тест и упаковку перед отгрузкой — так полный цикл производства электроники проще контролировать.

Какие этапы контроля качества обычно нужны на производстве электроники?

Обычно выделяют входной контроль материалов и комплектующих, промежуточную инспекцию изготовления, монтажа и пайки, а также выходной контроль готового изделия. Для отдельных задач применяют визуальную проверку, AOI, рентген-контроль и функциональные стенды.

Какие операции относятся к подготовке к серии и почему прототипирование не равно серийному запуску?

Подготовка к серии включает адаптацию конструкции под технологии производства, обеспечение комплектующими, подготовку оснастки, сборочных инструкций, контроля, маркировки и упаковки. Прототип может собираться с ручными корректировками, тогда как серия требует воспроизводимого процесса для каждого экземпляра.

Что обычно проверяют на финальном функциональном тесте перед отгрузкой?

Проверяют, выполняет ли готовое устройство предусмотренные функции после установки платы в корпус, подключения кабелей и загрузки программного обеспечения. Состав теста зависит от изделия, но его цель — подтвердить работоспособность собранного продукта перед упаковкой.

Какие типичные ошибки возникают при запуске полного цикла производства электроники?

Частые проблемы — неполная спецификация, несогласованные плата и корпус, неучтённые кабели, отсутствие понятных контрольных точек и перенос решений прототипа в серию без технологической подготовки. Профилактика — заранее согласовать данные на изделие, маршрут сборки и критерии приёмки.
