Серийное производство электроники: как перейти от прототипа к стабильному выпуску

Переход к серийному выпуску начинается с подтверждения повторяемости: EVT → DVT → PVT.

Серийное производство электроники после прототипа требует подтвердить не только работоспособность изделия, но и повторяемость всей производственной цепочки. Нужно проверить конструкцию, документацию, снабжение, сборку, прошивку, тестирование и порядок работы с изменениями. Если результат зависит от устных пояснений разработчика, ручных доработок или выбора компонентов «по ситуации», стабильный выпуск электроники ещё не обеспечен.

Проверить готовность изделия по карте EVT, DVT и PVT

Удобно разделить переход на три логические стадии. Названия EVT, DVT и PVT применяют по-разному, но сама последовательность помогает сначала подтвердить работоспособность, затем конструкцию и после этого воспроизводимость процесса.

• EVT — проверка инженерных решений. На этом этапе выявляют ошибки схемы, питания, интерфейсов, прошивки и базовой функциональности. Прототип может пройти EVT, но остаться неудобным или рискованным для производства: например, требовать редкого компонента либо ручной настройки после монтажа.
• DVT — проверка конструкции устройства. Оценивают совместимость платы, корпуса, разъёмов и крепежа, а также программирования и тестовых сценариев. Для изделий с особыми условиями эксплуатации отдельно планируют функциональные, температурные, вибрационные или EMC/EMI-проверки, если они применимы к проекту.
• PVT — предсерийная проверка процесса, обычно через пилотную или установочную партию. Её задача — показать, что одинаковые изделия получаются в реальной цепочке закупки, монтажа, прошивки, тестирования и приёмки.

Критерии готовности к серийному производству электроники практичнее оформить как решение по пяти зонам:

1. Схема и печатная плата не содержат незафиксированных доработок.
2. BOM позволяет закупать нужные позиции или заранее описывает допустимые аналоги.
3. Сборка и прошивка имеют понятную последовательность действий.
4. Тест выявляет значимые неисправности по установленным критериям.
5. Документы позволяют собрать изделие без постоянного участия разработчика.

> Типичная ловушка: успешная демонстрация заказчику доказывает работоспособность конкретного экземпляра, но не готовность процесса к серии.

Собрать пакет данных для производства

Перед запуском нужны не просто файлы платы, а согласованный комплект, в котором одна ревизия не противоречит другой. Минимальная основа — актуальные Gerber-файлы, BOM, монтажная схема, обозначение ревизии платы и требования к контролю.

В пакет подготовки стоит включить:

• трассируемость требований: какие функции и параметры подтверждает каждый контроль;
• спецификации на плату, компоненты, корпус и комплектующие;
• инструкцию по сборке, программированию и маркировке;
• план испытаний с измеряемыми критериями, допустимыми значениями и действиями при отклонении;
• контрольные точки для входного контроля компонентов, операционных проверок и финальной приёмки;
• перечень утверждённых версий прошивки и порядок её загрузки.

Ручная правка допустима во время отладки, но не должна переходить в серию как знание одного человека. Если инженер менял номинал, резал дорожку, добавлял провод или вручную выбирал вариант детали, решение нужно зафиксировать в схеме, Gerber, BOM и инструкции либо устранить до пилотной партии.

До запуска также проверяют регуляторные и рыночные требования для конкретного устройства и рынка. Упоминания CE, RED, LVD и EMC могут быть ориентиром для обсуждения задач комплаенса, однако применимый набор требований уточняют применительно к изделию и месту его обращения.

Серийный выпуск начинается с пакета данных: актуальная ревизия, BOM, монтажная схема и план испытаний.

Провести пилотную партию как проверку процесса

Пилотная партия нужна, чтобы проверить не только работоспособность изделий, но и способность процесса повторяться. На ней становятся видны задержки поставок, неудобство оснастки, неоднозначность монтажных данных, ошибки программирования, недостатки теста и расхождения между документацией и фактической сборкой.

Практический порядок работы с пилотом:

1. Зафиксировать состав партии, ревизию изделия и версии прошивки.
2. Провести закупку и входной контроль так, как это будет делаться в серии.
3. Выполнить сборку, программирование и испытания по производственным инструкциям.
4. Записать отклонения, причины, корректирующие действия и ответственных.
5. Повторить критичные операции после изменений и принять решение о масштабировании.

Например, компонент был доступен разработчику на этапе прототипа, но перед пилотом закупщик не может получить именно эту позицию. Если допустимая замена не описана и не проверена, производство остановится или примет решение без инженерной оценки. Поэтому правила работы с аналогами фиксируют заранее, а изменения подтверждают до следующей ревизии.

Решение «в серию» принимают, когда результаты пилота позволяют повторить сборку и контроль по документам, а найденные отклонения устранены либо официально приняты как допустимые. Если критичные проблемы повторяются, пилот выполнил свою задачу: он показал необходимость доработки до масштабирования выпуска.

Контрактного производителя лучше подключать ещё на стадии опытных образцов. Производственная команда сможет заранее оценить технологичность монтажа, доступность позиций из BOM, удобство тестирования и требования к оснастке. При выборе партнёра оценивают его компетенции, реализованные проекты, организацию тестирования и способность работать с требуемым комплектом документации.

Настроить контроль качества для повторяемой серии

Качество серии обеспечивается не только финальной проверкой готовых изделий, а цепочкой контролей на разных этапах:

• входной контроль сопоставляет поставленные компоненты и материалы с требованиями;
• операционный контроль помогает обнаруживать отклонения при сборке, пайке, прошивке или настройке;
• финальный контроль подтверждает, что готовое устройство проходит установленный набор тестов.

Для каждого контроля заранее определяют три элемента:

1. Что именно измеряется или проверяется.
2. Какой результат считается приемлемым.
3. Какие действия выполняются при отклонении.

Формулировка «проверить работоспособность» недостаточна: она не объясняет исполнителю, что считать исправным устройством. План испытаний должен содержать измеряемые критерии и порядок фиксации результата.

SPC, то есть статистический контроль процесса, можно рассматривать при организации мониторинга повторяемости. Порядок применения, показатели и пригодность метода для конкретной линии согласуют с производителем и системой качества проекта. ISO 9001 может быть ориентиром при обсуждении процессов качества, записей и работы с несоответствиями; применимость его требований к конкретному поставщику уточняют отдельно. Для автомобильных проектов иногда упоминают TS 16949 — применимые требования проверяют по контракту и отраслевой задаче.

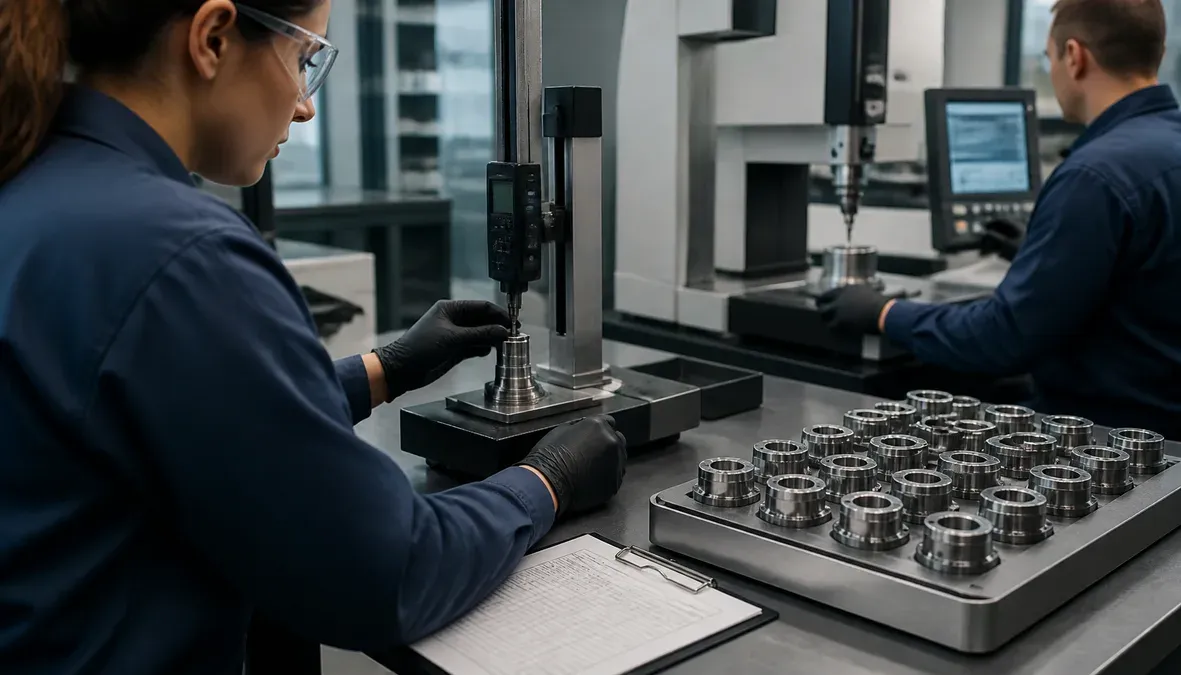

Для повторяемой серии заранее задайте измерения, порог приемки и действие при отклонении.

Ввести управление изменениями после прототипа

После начала выпуска изменения неизбежны: компонент может потребовать замены, прошивка — исправления, а корпус — корректировки. Риск создаёт не само изменение, а его неуправляемое попадание в производство.

Для каждого изменения фиксируют:

• инициатора и причину;
• номер новой версии;
• решение об утверждении;
• затронутые документы и компоненты;
• необходимые проверки;
• дату и момент допуска в производство.

При изменении схемы, BOM, Gerber, прошивки или механики заранее определяют, какие проверки и согласования необходимы. Это особенно важно, если на складе одновременно находятся платы разных ревизий или в работе несколько версий программного обеспечения.

> Типичная ловушка: отправить новую прошивку в производство письмом, но не обновить инструкцию, тестовую программу и маркировку версии. В результате формально одинаковые устройства различаются по поведению, а поиск причины дефекта затягивается.

Прослеживаемость связывает изделие с ревизией платы, установленной прошивкой и результатом теста. Она не заменяет инженерную дисциплину, но позволяет разбирать несоответствия на фактах, а не на предположениях.

Чек-лист перехода к стабильному выпуску

Перед масштабированием полезно проверить, что:

• утверждены схема, плата, BOM, Gerber и механическая документация;
• описаны допустимые аналоги и правила их согласования;
• определены версии прошивки, маркировки и тестового ПО;
• подготовлены инструкции для сборки, программирования и контроля;
• пилотная партия прошла через реальную производственную цепочку;
• отклонения пилота имеют решение и ответственного;
• результаты испытаний сохраняются вместе с данными о ревизии изделия;
• порядок управления изменениями понятен производителю и владельцу проекта.

Если хотя бы один пункт зависит от неформальной договорённости, переход от прототипа к серийному производству электроники остаётся незавершённым.

Чек-лист перехода к стабильному выпуску: отметьте, что готово, и закройте отклонения пилота.

Частые вопросы

Когда прототип уже можно считать готовым к серийному выпуску?

Когда подтверждены его работоспособность, конструкция и комплект документов, а пилотная партия показала повторяемость сборки, прошивки и контроля. Рабочий единичный образец без зафиксированных правок ещё не является достаточным основанием для серии.

Какие документы подготовить перед запуском серии?

Нужны актуальные Gerber, BOM, монтажная схема, ревизия платы, спецификации, инструкции по сборке и прошивке, требования к контролю и план испытаний. Документы должны быть согласованы между собой и доступны исполнителям в одной актуальной версии.

Что проверяет пилотная партия?

Пилот проверяет стабильность снабжения, сборки, программирования, тестирования, логистики и приёмки. По его итогам решают, готов ли процесс к серии или требуется доработка конструкции, документов либо технологии.

Как обеспечить качество при серийном производстве электроники?

Нужно выстроить входной, операционный и финальный контроль с измеримыми критериями и порядком действий при отклонениях. Также важно фиксировать результаты проверок и версии изделия, чтобы несоответствия можно было проследить до конкретной партии и изменения.

Когда подключать контрактного производителя?

Лучше подключать его до окончательной фиксации конструкции, уже на стадии опытных образцов. Это даёт время оценить технологичность, BOM, тестирование и производственные ограничения до пилотной партии.

Как управлять изменениями после запуска?

Фиксируют причину, версию и утверждение изменения, затем обновляют связанные файлы: схему, BOM, Gerber, инструкции, прошивку и тесты. Для каждой модификации заранее определяют необходимые проверки и момент, с которого она допускается в производство.
