SMT и TNT на контрактном производстве: когда какой монтаж нужен

SMT и TNT выбирают в зависимости от конструкции платы и условий работы устройства.

SMT и TNT на контрактном производстве выбирают не по привычке и не по одному типу корпуса, а по конструкции платы, составу компонентов и условиям эксплуатации. Если коротко: SMT дает компактность, высокую плотность и удобство автоматизации, а TNT сохраняет ценность там, где важны механическая прочность, виброустойчивость, токовая нагрузка и удобство обслуживания.

На практике это не два взаимоисключающих мира. В одном изделии часто применяют смешанный монтаж: часть элементов ставят поверхностно, часть — в отверстия. Для контрактной сборки это нормальная рабочая схема, особенно когда в изделии есть и миниатюрная логика, и силовые или механически нагруженные узлы.

Чем SMT отличается от TNT

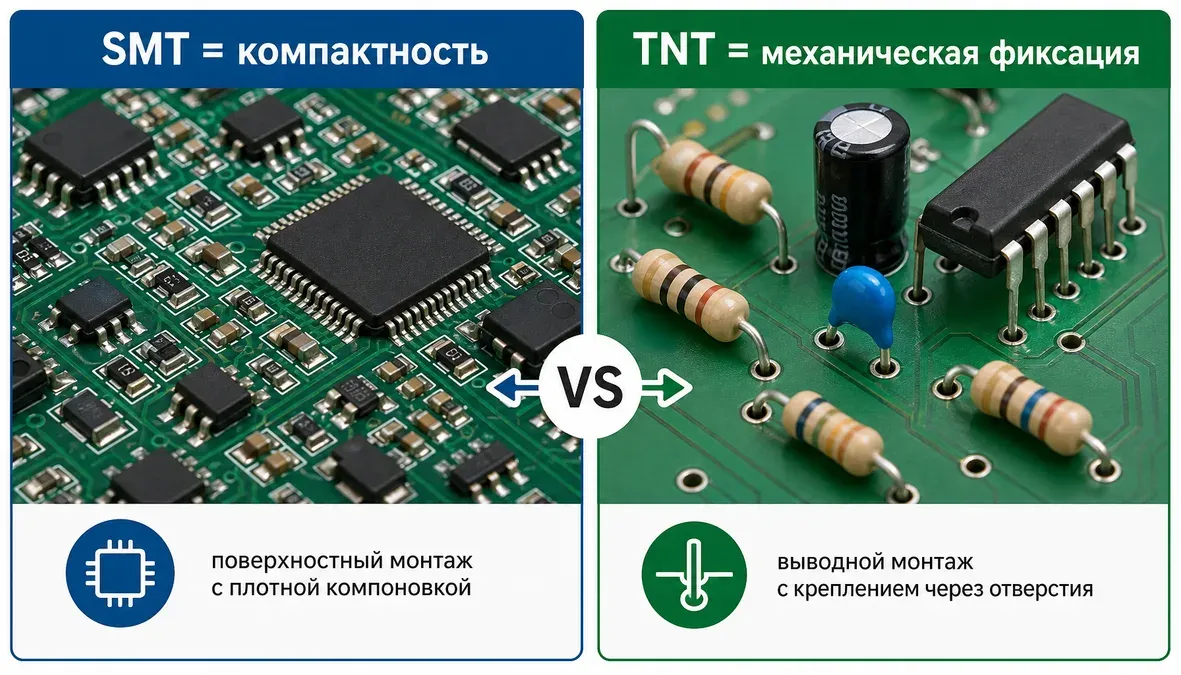

Сравнение двух базовых технологий монтажа на печатной плате.

SMT — это поверхностный монтаж, при котором компоненты устанавливают на поверхность печатной платы. TNT — выводной монтаж, когда выводы компонентов вставляют в отверстия платы и фиксируют там пайкой. Разница между SMT и TNT начинается именно с конструкции соединения: в первом случае контакт формируется на площадках поверхности, во втором — через отверстия и выводы.

Для инженера это не просто технологическая деталь, а выбор архитектуры узла. SMT обычно позволяет плотнее размещать элементы и сильнее уплотнять трассировку. TNT оставляет больше пространства вокруг компонентов, но дает более «механический» характер крепления узла.

Если смотреть на контрактное производство электроники, обе технологии входят в стандартный набор EMS: по BOM, Gerber и КД контрактный производитель может собрать серию, выполнить SMT/TNT-монтаж, протестировать ее и отгрузить. На практике SMT нередко делают автоматизированно, а TNT — вручную или с применением роботизированной пайки, в зависимости от изделия и производственной линии.

Коротко различие выглядит так:

• SMT — компоненты на поверхности платы.

• TNT — компоненты с выводами в отверстиях.

• Смешанный монтаж — в одной плате сочетаются оба подхода.

Важно: выбор технологии влияет не только на сам монтаж, но и на габариты устройства, плотность компоновки, тепловой режим, надежность, ремонтопригодность и требования к производству. Поэтому сравнение SMT и TNT для производства плат всегда начинается с требований к изделию, а не с абстрактного «что лучше».

Когда SMT подходит лучше, чем TNT на контрактном производстве

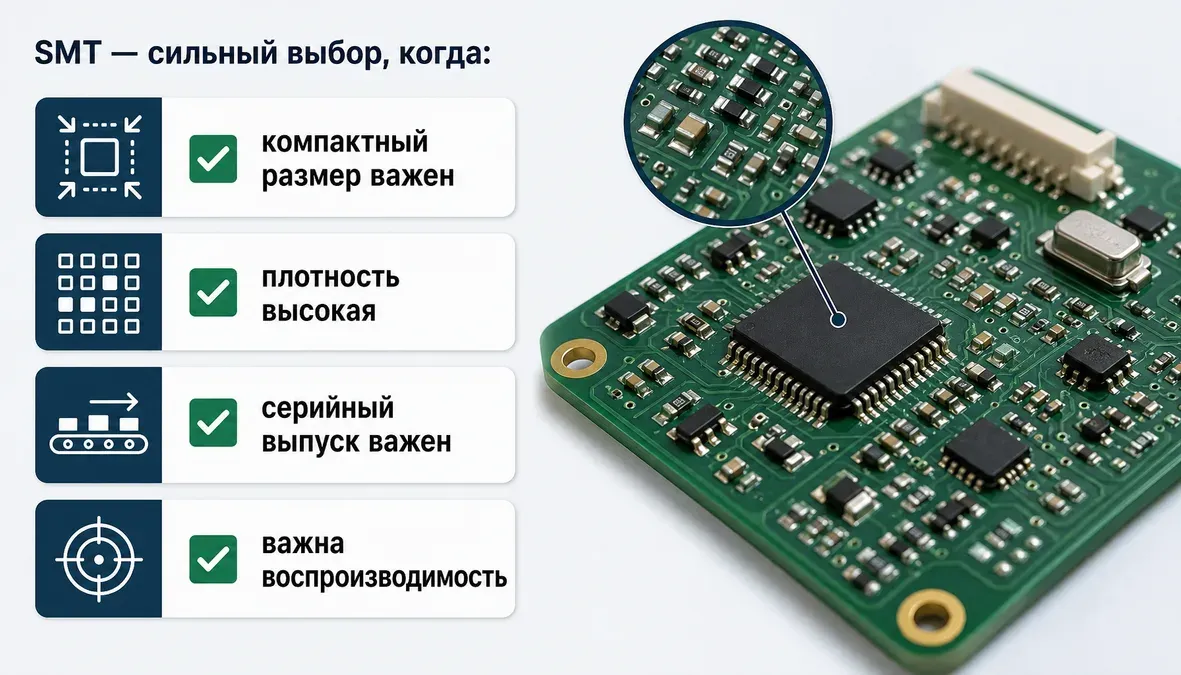

Когда SMT выигрывает у TNT по компоновке и серийности.

SMT обычно выбирают там, где нужны компактность, высокая плотность компонентов, серийность и воспроизводимость сборки. Это хороший вариант для плат, в которых много мелких элементов, а каждый миллиметр площади важен.

Сильная сторона SMT в том, что он помогает уменьшать габариты печатных узлов и повышать степень интеграции. При соответствующей конструкции изделия он также может повышать надежность и снижать стоимость, но только в тех случаях, когда сама компоновка и производственный процесс под это рассчитаны. Это не универсальное правило, а результат удачного сочетания схемотехники, платы и технологии.

SMT особенно уместен, если:

• устройство должно быть компактным;

• на плате много мелких и средних компонентов;

• нужен высокий уровень автоматизации;

• важна повторяемость серии;

• конструкция ориентирована на плотную компоновку.

Но у SMT есть и ограничения. Если на плате есть элементы, которые испытывают заметную механическую нагрузку, подвергаются вибрациям или должны выдерживать значительный ток, поверхностного монтажа может быть недостаточно. В таких случаях решение часто уходит в сторону TNT или смешанной схемы.

На контрактном производстве SMT часто удобен еще и потому, что лучше встраивается в серийный процесс. Автоматизированная установка компонентов упрощает воспроизводимость партии, а для заказчика это означает более предсказуемую сборку при корректно подготовленной документации.

Когда TNT остается правильным выбором

TNT выбирают там, где важны механическая прочность, виброустойчивость, токовая нагрузка или удобство сервисного обслуживания. Это особенно актуально для разъемов, силовых элементов, крупных деталей и узлов, которые в эксплуатации испытывают физическую нагрузку.

Выводной монтаж не устарел и не является «старой заменой» SMT. Он сохраняет актуальность именно потому, что в ряде узлов дает более удобную механику крепления и проще справляется с высоконагруженными компонентами. Если в изделии много силовых или высоконагруженных элементов, часто требуется TNT или смешанная схема.

TNT имеет смысл, когда:

• компонент должен держаться особенно прочно;

• через элемент проходит повышенная токовая нагрузка;

• узел будет подвергаться вибрации или механическим воздействиям;

• изделие нужно часто обслуживать;

• конструкция платы предполагает выводное исполнение ключевых деталей.

Для контрактного производства это значит, что выбор между SMT и TNT не сводится к цене или скорости. Иногда именно выводной монтаж делает изделие технологически жизнеспособным. Особенно это заметно в силовой электронике, в узлах с разъемами и в конструкциях, где сервисная замена компонентов важнее максимальной плотности.

Почему в одном изделии часто делают смешанный монтаж

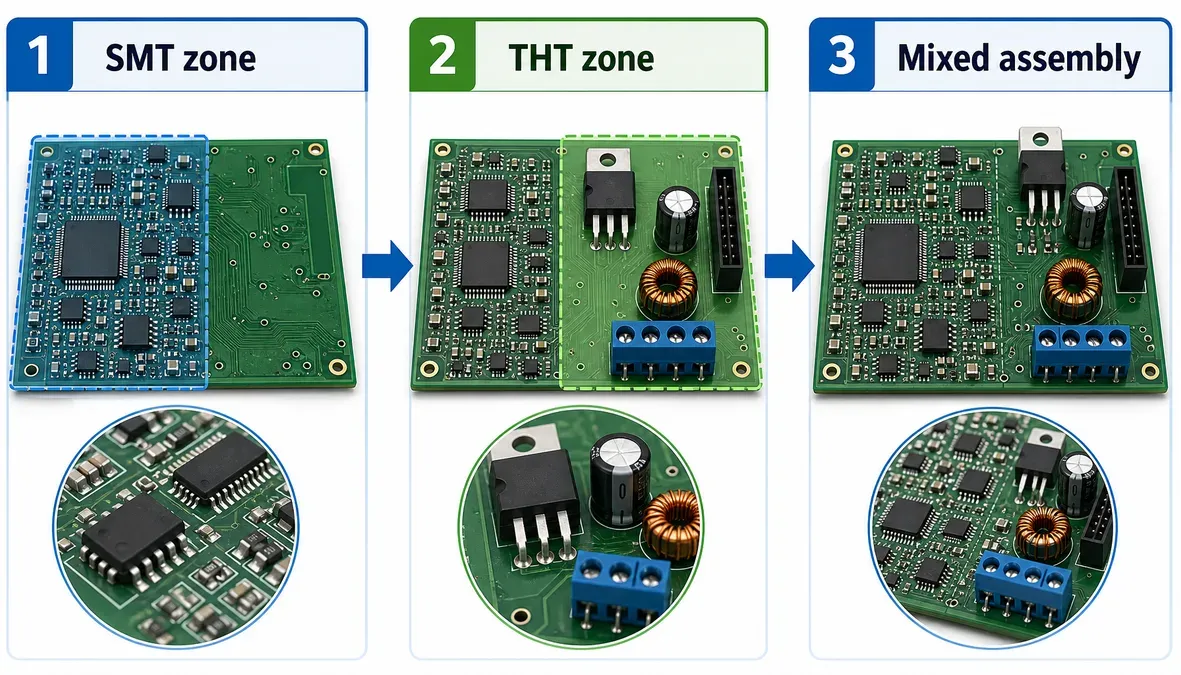

Смешанный монтаж распределяет задачи между SMT и TNT на одной плате.

Смешанный монтаж — это не компромисс «на всякий случай», а нормальный инженерный подход. Его используют, когда в одном устройстве есть и миниатюрные SMD-компоненты, и силовые либо механически нагруженные выводные элементы.

Практический смысл смешанной схемы в том, что каждая технология работает на свою задачу. SMT закрывает плотную цифровую или управляющую часть платы. TNT берет на себя те элементы, где важнее надежная фиксация, ток, механика или ремонтопригодность.

Чаще всего смешанный монтаж нужен в таких ситуациях:

• на одной плате есть и логика, и силовая часть;

• используются разъемы, клеммы, трансформаторы, крупные конденсаторы;

• изделие эксплуатируется в условиях вибрации;

• в приоритете не только размер, но и удобство ремонта;

• конструкция платы требует гибкой компоновки.

Для контрактного производства смешанный монтаж означает, что на этапе подготовки проекта особенно важно заранее описать, какие компоненты и на каком этапе должны устанавливаться. Иначе можно упереться не в технологическое ограничение, а в ошибку подготовки данных.

Как выбрать между SMT и TNT на контрактном производстве

Выбор технологии лучше делать по нескольким критериям сразу. Один только тип корпуса не дает полной картины: на практике важны платформа изделия, условия работы и требования к серии.

1. Габариты устройства и плотность компоновки

Если задача — сделать плату компактной и насыщенной компонентами, SMT обычно выигрывает. Он лучше подходит для высокоплотной компоновки и позволяет разместить больше функциональности на меньшей площади.

Если же место на плате не критично, а конструкция предполагает крупные компоненты или силовые элементы, TNT может оказаться более уместным.

2. Механическая нагрузка и вибрации

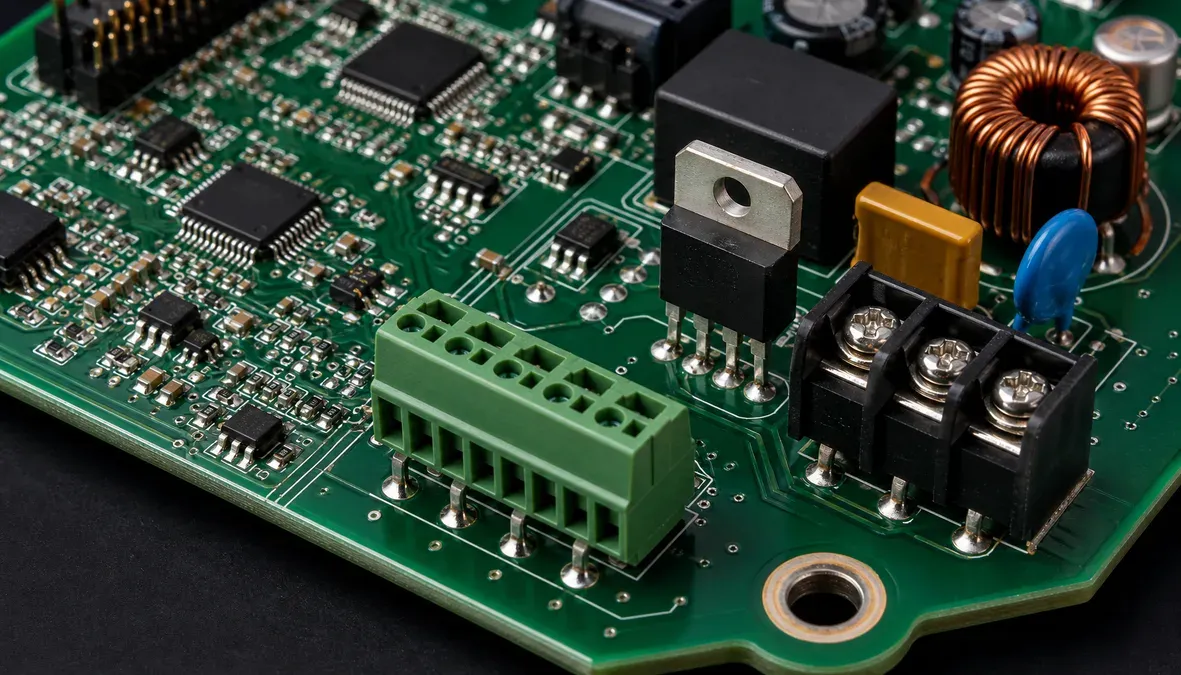

Выводной монтаж часто нужен там, где важны прочность и устойчивость к нагрузкам.

Когда узел будет испытывать механические воздействия, SMT не всегда оптимален. Выводной монтаж часто выбирают именно из-за механической прочности и устойчивости к вибрации. Это особенно заметно на разъемах, крепежных элементах и тяжелых деталях.

3. Тепловой режим и токовая нагрузка

Если в узле есть силовая часть, нужно смотреть на тепловую и токовую картину всей платы. В ряде случаев именно TNT оказывается предпочтительным для элементов, которые работают под нагрузкой и требуют более надежного механического и электрического включения в схему.

4. Ремонтопригодность и обслуживание

Когда изделие предполагается обслуживать, разбирать, ремонтировать или модернизировать, выводные элементы могут быть удобнее. Это не значит, что SMT плох для сервиса, но у TNT есть своя логика, особенно в обслуживаемых узлах.

5. Тираж и воспроизводимость

Для серийных изделий SMT часто удобен благодаря автоматизации и повторяемости. Если же серия небольшая, а конструкция нестандартная, выбор может зависеть от того, как производитель организует монтаж, пайку и контроль качества.

6. Состав компонентов

Если в составе много миниатюрных компонентов, SMT обычно естественнее ложится в технологию. Если много силовых, крупных или механически нагруженных элементов, чаще возникает необходимость в TNT или смешанной схеме.

Рабочая схема выбора

1. Определить, что важнее для изделия: компактность, механика, ток или сервис.

1. Проверить состав компонентов и их конструктивные ограничения.

1. Оценить условия эксплуатации: вибрации, нагрев, обслуживание.

1. Сопоставить требования с серийностью и доступной технологией производства.

1. Если требования смешанные, заранее закладывать комбинированный монтаж.

Что нужно подготовить для расчета и запуска монтажа

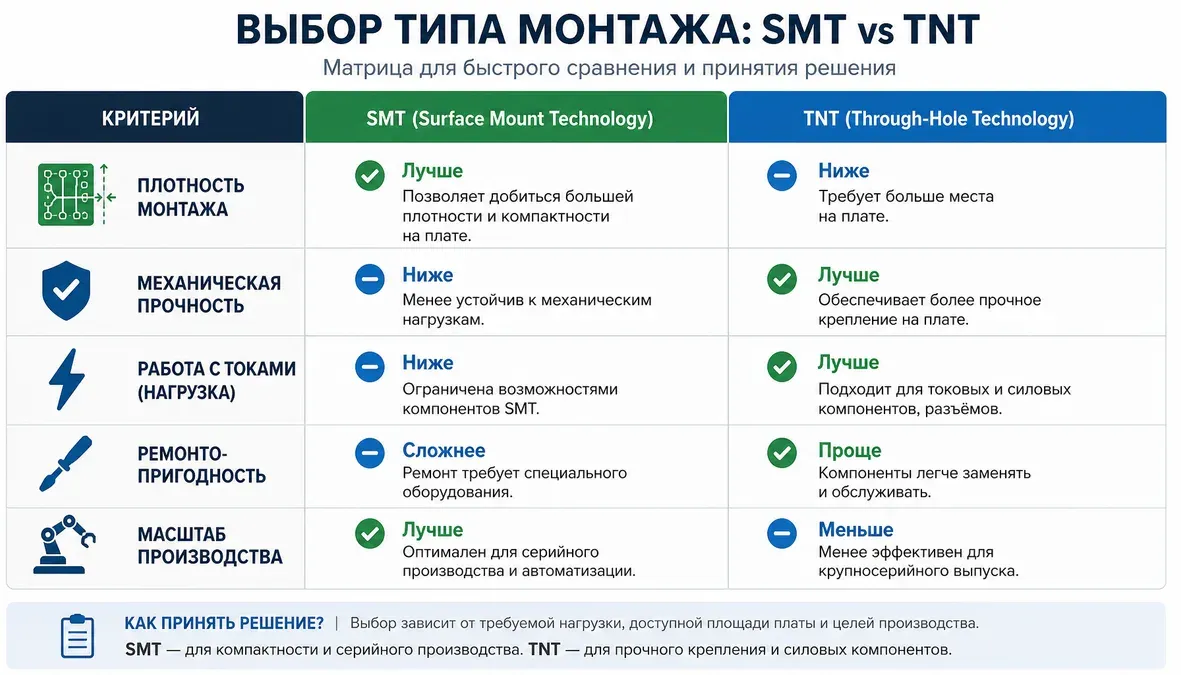

Матрица помогает быстро оценить, какой тип монтажа подходит под требования изделия.

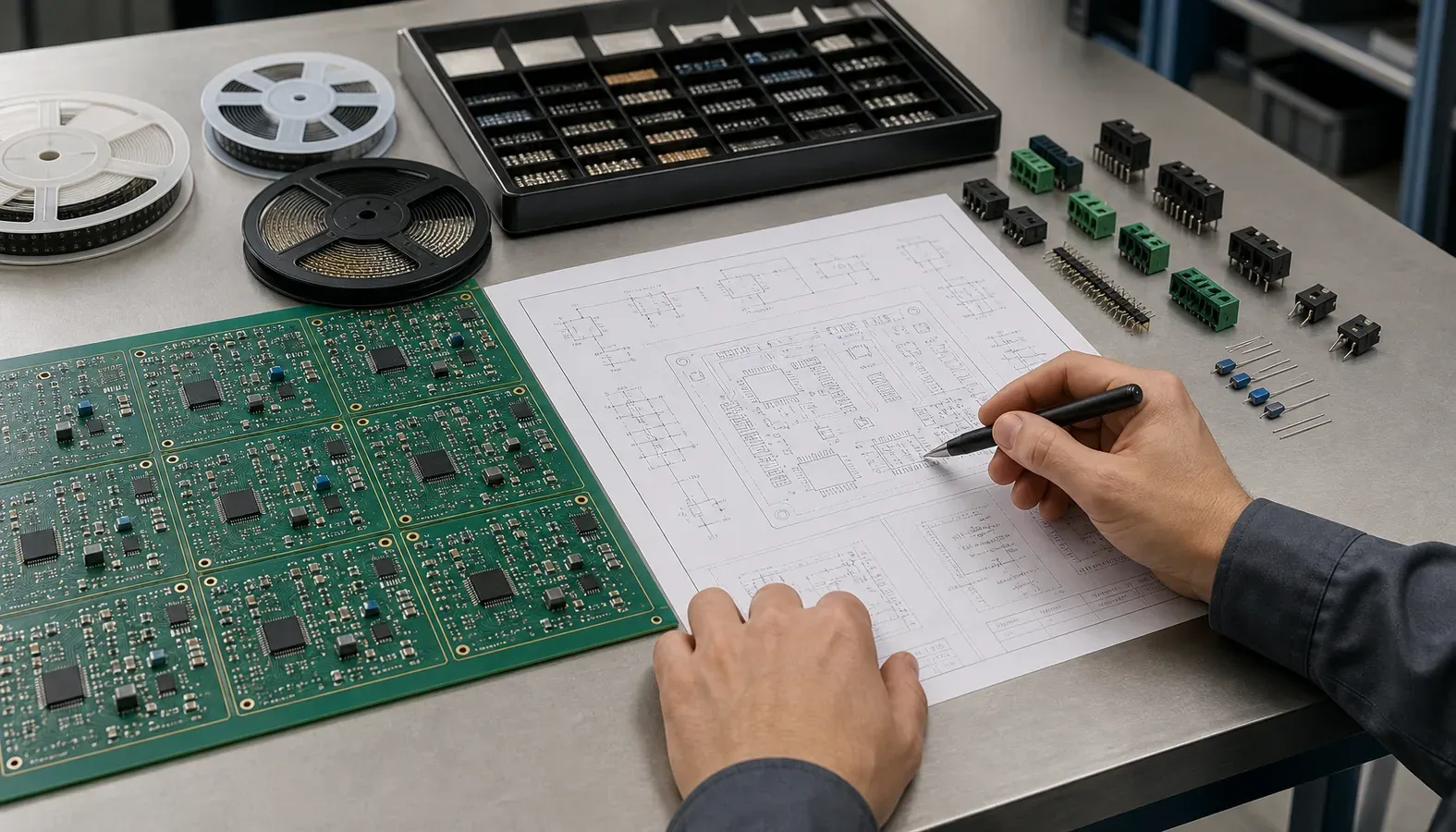

Чтобы контрактный производитель мог оценить проект и запустить сборку, обычно нужны базовые производственные файлы и спецификация. Для заказа монтажа чаще всего просят Gerber-файлы, спецификацию/BOM, сборочный чертеж и pick-and-place файл. В ряде случаев также нужны файлы сверловки, например NCDRILL/NCMill.

Это не бюрократия ради бюрократии. По этим данным производитель понимает:

• геометрию платы;

• состав компонентов;

• расположение элементов;

• отверстия и сверловку;

• требования к сборке и позиционированию.

Если часть данных отсутствует, возрастает риск ошибок на этапе оценки или производства. Поэтому для SMT и TNT на контрактном производстве лучше сразу готовить комплект документов полностью, а не поэтапно «досылать потом».

Практический чек-лист для старта обычно такой:

1. Подготовить Gerber и файлы сверловки.

1. Свести BOM без расхождений по артикулам.

1. Проверить сборочный чертеж.

1. Передать pick-and-place файл.

1. Отдельно отметить компоненты, которые требуют TNT или смешанной сборки.

1. Согласовать особые требования к пайке, тестам и приемке.

Чем яснее исходные данные, тем проще производителю оценить технологичность изделия и предложить подходящий вариант монтажа.

Как не ошибиться при выборе между SMT и TNT

Ошибка чаще всего не в том, что выбран «не тот» тип монтажа, а в том, что выбор сделали слишком рано и по одному признаку. Технологию нужно привязывать к изделию, а не к привычке команды или общему мнению.

Полезно проверять проект по следующей логике:

• есть ли в изделии силовые или тяжелые компоненты;

• насколько плотной должна быть компоновка;

• будет ли устройство работать под вибрацией;

• как планируется обслуживать плату;

• какой ожидается объем производства;

• подготовлен ли полный пакет файлов для контрактной сборки.

Если ответы указывают на миниатюризацию, плотность и серийность, SMT обычно выглядит предпочтительнее. Если на первый план выходят механика, сервис и силовая нагрузка, стоит смотреть в сторону TNT. Если признаки смешанные, лучше заранее проектировать комбинированную технологию, чем пытаться «дожать» плату одной схемой.

Что спрашивают чаще всего

Чем SMT отличается от THT по конструкции и технологии монтажа?

SMT — это поверхностный монтаж, когда компоненты ставят на поверхность платы. THT — выводной монтаж, при котором выводы компонентов вставляют в отверстия печатной платы. В первом случае проще добиться высокой плотности и автоматизации, во втором — чаще получают более удобное механическое крепление для нагруженных элементов.

Когда лучше выбрать SMT, а когда THT на контрактном производстве?

SMT выбирают для компактных, плотных и чаще серийных сборок. THT выбирают, когда важны механическая прочность, виброустойчивость, токовая нагрузка или удобство обслуживания. Если изделие сочетает разные требования, обычно используют смешанный монтаж.

Почему в одном изделии часто используют смешанный монтаж?

Потому что разные узлы платы решают разные задачи. SMT удобно применять для компактной логики и высокой плотности, а THT — для разъемов, силовых компонентов и элементов, которые должны лучше держаться механически. Смешанный монтаж позволяет не жертвовать ни компактностью, ни прочностью.

Какие требования к плате и файлам обычно нужны для заказа монтажа?

Обычно нужны Gerber-файлы, BOM, сборочный чертеж, pick-and-place файл и, при необходимости, файлы сверловки вроде NCDRILL/NCMill. Этот комплект помогает контрактному производителю оценить плату, подготовить сборку и исключить ошибки на этапе запуска.

Какие факторы кроме цены влияют на выбор технологии сборки?

На выбор влияют габариты устройства, плотность компоновки, тепловой режим, вибронагрузки, ремонтопригодность, требования к производству и состав компонентов. Цена важна, но она не должна быть единственным критерием: неправильная технология может ухудшить конструкцию и усложнить выпуск серии.

Итог

SMT и TNT на контрактном производстве — это не выбор между «современным» и «устаревшим», а выбор между разными инженерными задачами. SMT лучше работает там, где нужна компактность, плотная компоновка и высокая воспроизводимость сборки. TNT остается сильным решением для механически нагруженных, силовых и обслуживаемых узлов. На практике чаще всего выигрывает не одна технология, а грамотно спроектированный смешанный монтаж. Чтобы выбрать правильно, нужно смотреть на конструкцию платы, условия эксплуатации и заранее готовить полный комплект файлов для контракта на производство.
