SMT-пайка на контрактном производстве: дефекты и их предупреждение

Дефекты SMT-пайки на контрактном производстве и контроль качества на линии

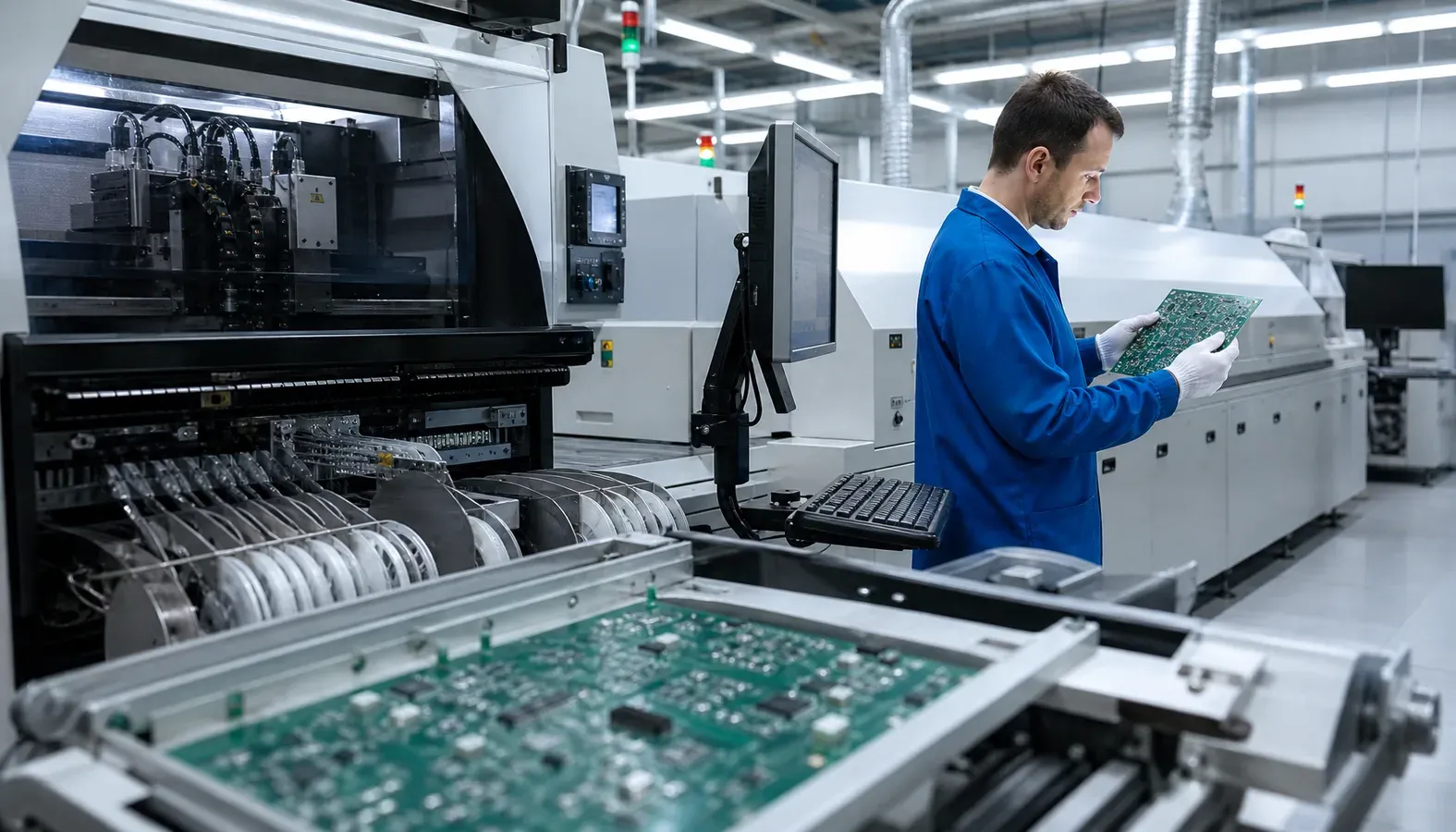

Дефекты SMT-пайки на контрактном производстве возникают из-за сочетания факторов: печати паяльной пасты, состояния трафарета, точности установки компонентов, профиля оплавления, чистоты поверхностей, свойств материалов и особенностей самой платы. Чтобы снизить риск брака, подрядчик должен не только искать дефекты на выходе, но и предупреждать их на каждом этапе процесса: до запуска серии, во время монтажа и на стадии инспекции.

Важно и другое: в SMT есть дефекты визуальные, скрытые и латентные. Первые заметны сразу, вторые требуют инструментального контроля, третьи могут проявиться уже в работе изделия. Именно поэтому заказчику полезно понимать не только список типовых проблем, но и то, как подрядчик выстраивает контроль качества SMT-пайки до появления брака, а не только после него.

Какие дефекты SMT-пайки встречаются чаще всего

Чаще всего SMT-пайка дефекты проявляет в нескольких повторяющихся формах, и для каждой важны свои признаки. Если быстро различать тип проблемы, легче понять, где искать первопричину: в пасте, печати, установке, профиле или в самой плате.

Паяные перемычки — это соединение припоем соседних выводов или площадок там, где его быть не должно. Обычно такой дефект связывают с избытком пасты, плохим выравниванием компонента, ошибками геометрии апертур трафарета или нестабильной печатью. Для плотного монтажа это один из самых критичных и при этом типовых дефектов.

Недостаток припоя означает, что соединение сформировано неполноценно: припоя мало, мениск слабый, контакт может оказаться механически и электрически ненадежным. Причина нередко лежит в нестабильной подаче пасты, загрязнении, частичном засорении апертур или в неверно подобранных параметрах печати.

Плохое смачивание или отсутствие смачивания проявляется, когда припой не растекается по площадке и выводу так, как должен. Это часто связано с окислением, загрязнением поверхностей, проблемами материалов или неудачным тепловым режимом. Внешне такое соединение отличается от качественного тем, что припой распределяется неравномерно, переходы выглядят неестественно, а поверхность не дает ощущения цельно сформированного контакта.

Холодная пайка обычно связывается с нарушением формирования соединения из-за некорректного температурного профиля либо механического воздействия в момент, когда соединение еще формируется. Это не просто «некрасивый шов», а риск ненадежного контакта, который может вести к отказам уже после поставки.

Tombstoning — подъем одного из выводов двухконтактного компонента, когда элемент фактически «встает на ребро». Такой дефект типично связывают с неравномерным нанесением пасты и тепловым дисбалансом при оплавлении. Даже если placement-машина отработала корректно, сам процесс пайки может подтянуть компонент в несимметричное положение.

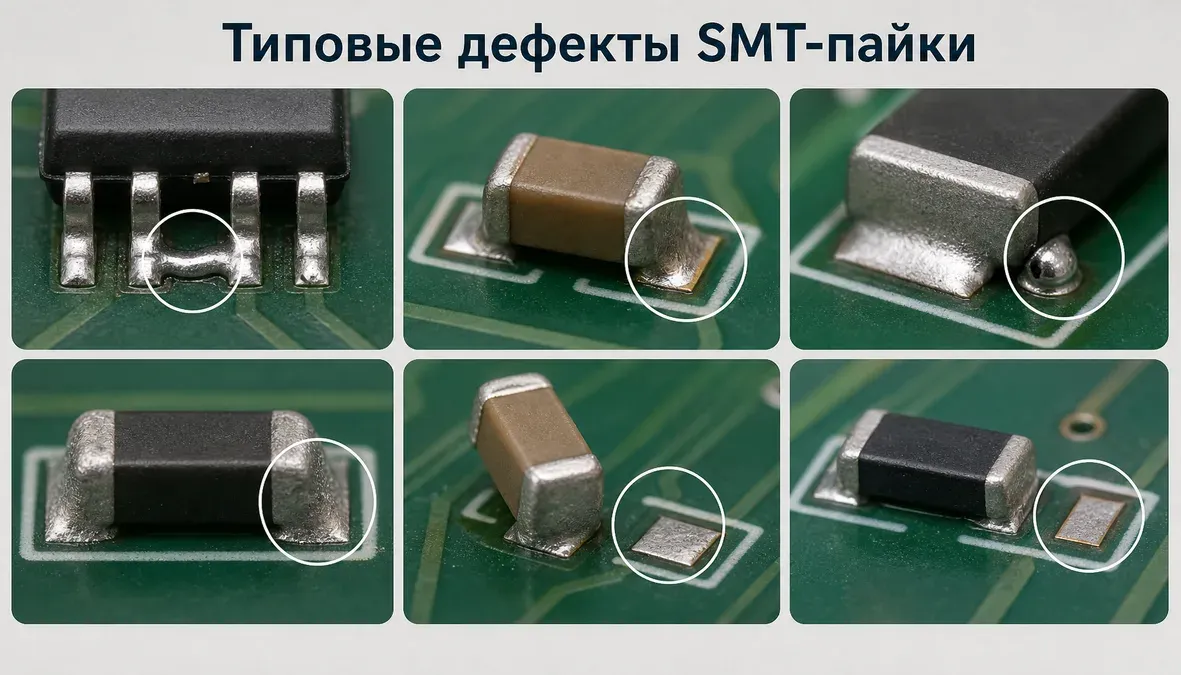

Типовые дефекты SMT-пайки на контрактном производстве электроники в одной схеме

Open joints — открытые, несформированные или нарушенные соединения. Они могут быть следствием неправильного выравнивания компонента, проблем печати пасты или отклонений в установке. Для мелких корпусов и плотной компоновки такие дефекты особенно неприятны тем, что не всегда очевидны без инспекции.

Пустоты в паяных соединениях относятся к скрытым дефектам. Особенно обсуждаемы пустоты под корпусами и в скрытых соединениях, где визуальный контроль мало что дает. Для таких случаев полезен рентген, но важно понимать: он помогает обнаруживать скрытые проблемы, а не предотвращает их сам по себе.

Коротко: если у подрядчика в обсуждении дефектов все сводится только к «непропаю» или только к «человеческому фактору», это упрощение. Реальная SMT-пайка дефекты показывает намного разнообразнее, и зрелый контрактный производитель различает их по механике появления.

Как быстро соотнести дефект с возможной зоной причины

• Перемычки часто указывают на избыток пасты, смещение компонента или проблемы апертур.
• Недостаток припоя чаще связан с нестабильной печатью, загрязнением или засорением трафарета.
• Плохое смачивание заставляет проверять чистоту поверхностей, окисление и режим нагрева.
• Tombstoning обычно заставляет смотреть на тепловую симметрию и равномерность нанесения пасты.
• Open joints требуют проверки точности установки и корректности формирования соединения при оплавлении.
• Пустоты переводят внимание на скрытые зоны, где визуального контроля недостаточно.

По каким причинам возникают дефекты при SMT-пайке

Причины дефектов SMT-пайки почти всегда комбинированные. Один и тот же мостик может появиться из-за избытка пасты, из-за смещения компонента, из-за апертуры трафарета или из-за слишком тесной и неудачно спроектированной геометрии площадок. Поэтому правильный вопрос — не «кто виноват?», а «на каком этапе возникло условие для дефекта?».

Если проблема относится к материалам, обычно подозрение падает на состояние пасты, окисление выводов и площадок, загрязнение поверхностей, а также на общую кондицию расходников. Когда материалы нестабильны, линия может работать формально правильно, но соединение все равно получится слабым или непредсказуемым.

Если проблема связана с печатью пасты, ее признаки проявляются очень рано: избыток или недостаток пасты, нестабильный отпечаток, повторяющиеся отклонения по группе одинаковых компонентов. Здесь особенно важны состояние трафарета, корректность апертур, давление и скорость ракеля, а также регулярная очистка трафарета. Именно на этом этапе закладывается большой процент будущих дефектов.

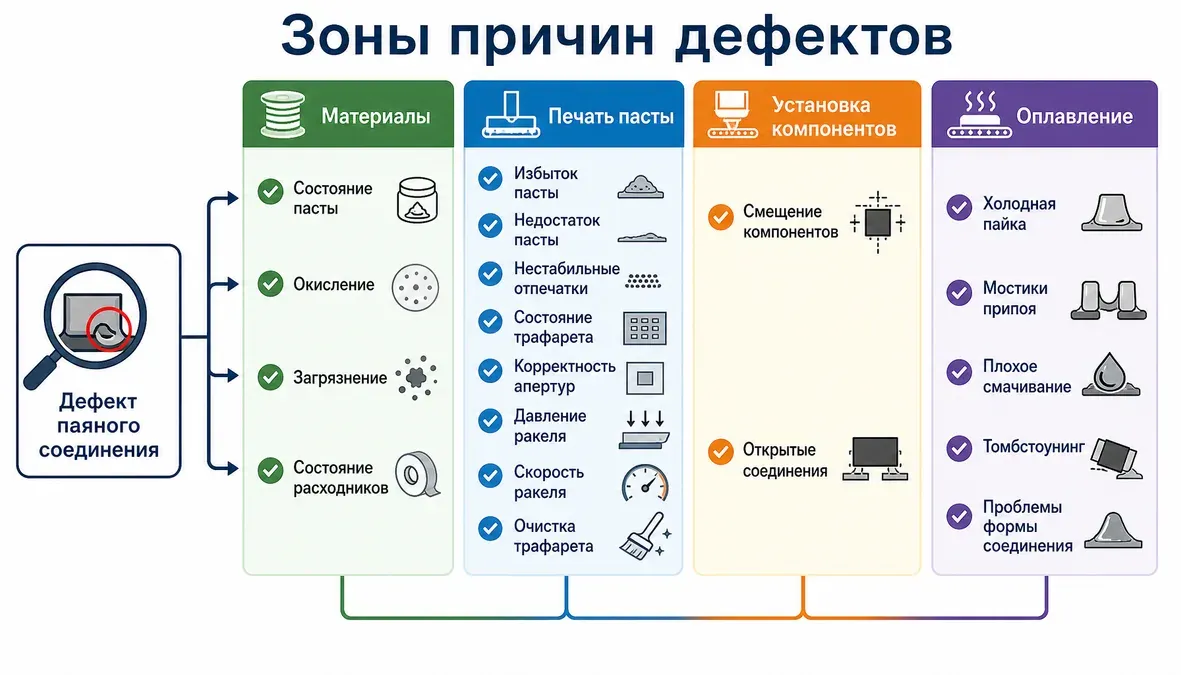

Дефекты SMT-пайки и основные зоны причин на этапах контрактного производства

Если дефект порожден установкой компонентов, типичны смещения, нарушенное выравнивание и open joints. В этой зоне важны точность pick-and-place и регулярная калибровка оборудования. Даже хороший профиль оплавления не исправит системную ошибку размещения.

Если источник в оплавлении, картина шире: холодная пайка, перемычки, плохое смачивание, tombstoning, нарушения формы соединений. Профиль нельзя брать «типовой для всех»: требования зависят от конкретной пасты, компонентов и изделия. Иногда в практике проверяют скорость нарастания температуры, например ориентируются на диапазоны вроде 1,5–2,5 °C/с, но это не универсальная норма, а только пример параметра, который должен соотноситься с конкретным процессом.

Если же проблема вызвана конструкцией платы, то даже настроенная линия может регулярно выдавать повторяющиеся дефекты в одних и тех же местах. Слишком малая дистанция, неудачная геометрия площадок, тепловая несимметрия, особенности посадочного места — все это повышает риск bridging, tombstoning и неполного формирования соединений.

Важно: ошибки при SMT-пайке редко бывают чисто «машинными» или чисто «материальными». На контрактном производстве полезнее смотреть на цепочку причин, а не на один симптом.

Основные группы причин дефектов SMT-пайки

1. Материалы: состояние пасты, чистота поверхностей, окисление выводов и площадок.
2. Печать пасты: трафарет, апертуры, давление, скорость, очистка, повторяемость отпечатка.
3. Установка компонентов: точность placement, центровка, калибровка, работа библиотек.
4. Оплавление: профиль печи, тепловой баланс, соответствие режимов конкретной сборке.
5. Конструкция платы: плотность монтажа, геометрия площадок, тепловая несимметрия, сложные зоны.

Как предупреждать дефекты SMT-пайки до их появления

Предупреждение дефектов SMT-пайки наиболее эффективно тогда, когда контроль встроен в процесс до первой годной платы серии. Исправлять брак после оплавления всегда дороже и рискованнее, чем не допустить его.

Первое, что снижает риск, — контроль нанесения пасты. Для этого важны состояние трафарета, его регулярная очистка, корректность апертур и стабильность параметров печати. Если подрядчик использует SPI, это хороший знак: инструмент помогает контролировать качество нанесения пасты до установки компонентов. Но сам факт наличия SPI еще не говорит о зрелости процесса, если по его результатам не принимаются решения.

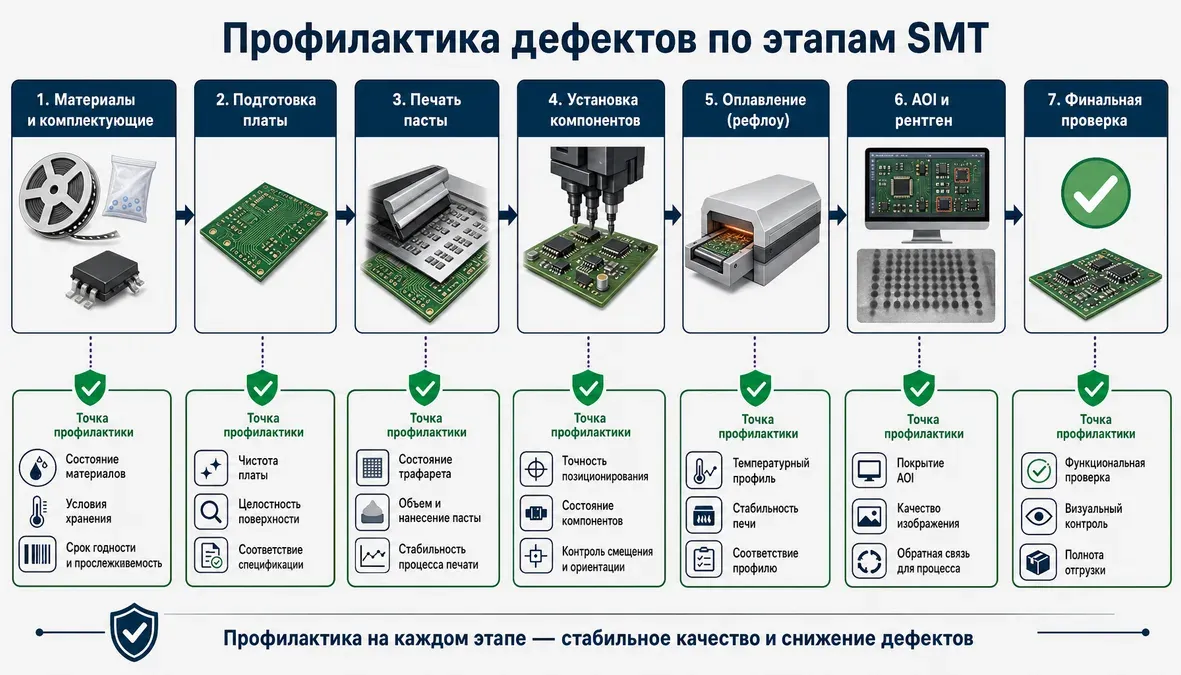

Профилактика дефектов SMT-пайки по этапам процесса на контрактном производстве

Второй слой профилактики — контроль установки компонентов. Тут важны не только паспортные возможности автомата, но и фактическая калибровка, настройка центровки, корректная работа с библиотеками компонентов и стабильность захвата. Для open joints и смещений именно этот этап часто становится решающим.

Третий слой — настройка профиля оплавления под конкретное изделие. Нельзя считать, что однажды подобранный режим подходит ко всем сборкам. Разные компоненты, массы меди, типы корпусов и пасты ведут себя по-разному. Поэтому зрелый подрядчик проверяет профиль как технологический параметр процесса, а не опирается на усредненные настройки печи.

Четвертый фактор — чистота и состояние материалов. Загрязнения поверхностей, окисление, нарушение условий хранения, использование некондиционных материалов напрямую влияют на смачивание и устойчивость процесса. Эта зона часто недооценивается заказчиком, потому что внешне линия может выглядеть современно, а причины брака скрываться в дисциплине обращения с материалами.

Пятый фактор — проверка рисков по конструкции платы до монтажа. Если на этапе подготовки никто не оценивает расстояния между площадками, баланс тепловых условий и особенности посадочных мест, часть дефектов будет повторяться независимо от стараний оператора линии.

Чек-лист предупреждения дефектов перед серией

• проверить стабильность печати пасты;
• убедиться в чистоте и рабочем состоянии трафарета;
• подтвердить калибровку placement-оборудования;
• привязать профиль оплавления к конкретной пасте и сборке;
• оценить чистоту поверхностей и состояние материалов;
• заранее отметить зоны скрытых соединений, где потребуется AOI или рентген.

Что важно контролировать еще до первой платы серии

• Повторяемость отпечатка пасты по критичным позициям.
• Риски по плотным шагам, мелким корпусам и скрытым соединениям.
• Соответствие библиотек компонентов реальной номенклатуре.
• Предсказуемость профиля именно для данной платы, а не для похожих заказов.
• Участки, где конструкция платы сама повышает вероятность дефекта.

Как использовать SPI, AOI и рентген без ложных ожиданий

Контроль качества SMT-пайки работает лучше всего как система из нескольких уровней. Ошибка многих заказчиков — ждать, что одна инспекция заменит технологическую дисциплину.

SPI полезен на ранней стадии, потому что проверяет качество нанесения пасты. Если уже здесь виден избыток, недостаток или нестабильность отпечатка, проблему можно остановить до установки и оплавления. Это один из самых рациональных способов предупреждать часть дефектов до их превращения в готовый брак.

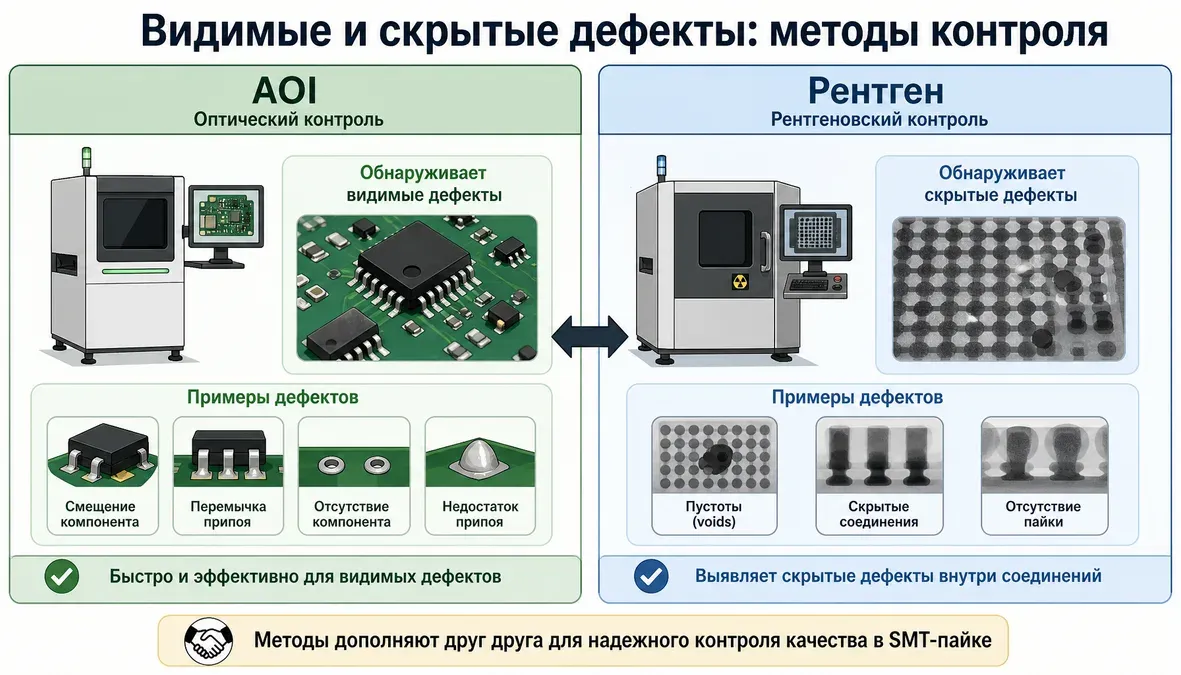

SPI, AOI и рентген в SMT-пайке: какие дефекты видны каждым методом

AOI нужен для выявления ряда видимых дефектов: паяных мостов, недостатка припоя, открытых соединений, ошибок установки компонентов. Но AOI — это инструмент обнаружения. Он не устраняет причину сам по себе. Более того, сам AOI требует регулярной проверки и обслуживания, иначе возможны пропуски дефектов или лишние ложные срабатывания.

Рентген особенно полезен там, где соединения скрыты и визуально не оцениваются, в том числе для контроля пустот. Это важный метод для сложных корпусов, но его тоже нельзя рассматривать как магическое решение. Он показывает часть скрытых рисков, а не заменяет контроль печати, установки и профиля.

Практический вывод простой: чем раньше подрядчик ловит отклонение, тем меньше вероятность, что дефект дойдет до финального контроля или клиента. Поэтому сильный процесс строится по логике «предотвратить и рано обнаружить», а не только «найти в конце».

Что видит каждый метод контроля

• SPI: отклонения нанесения пасты до установки компонентов.
• AOI: видимые дефекты после монтажа и пайки, а также часть ошибок установки.
• Рентген: скрытые соединения и пустоты там, где оптический контроль ограничен.

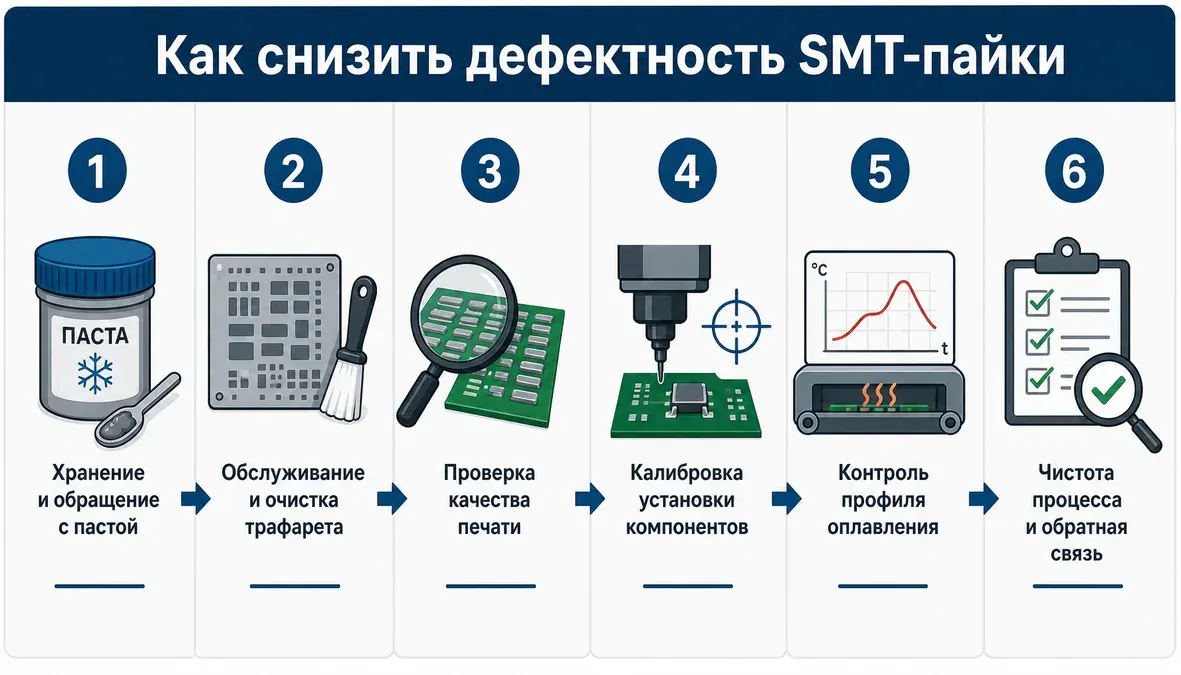

По каким критериям оценивать работу подрядчика по SMT-пайке

При выборе контрактного производства полезно оценивать не список станков, а зрелость процесса. Наличие SPI, AOI и рентгена — это плюс, но не доказательство качества само по себе. Гораздо важнее, как эти инструменты встроены в реальную работу.

Хороший признак — если подрядчик может внятно объяснить, какие дефекты он считает типовыми для вашего изделия и как предотвращает их до запуска. Это показывает, что производство мыслит не только этапом инспекции, но и причинно-следственными связями процесса.

Второй критерий — дисциплина печати пасты. Если на производстве есть регламент по очистке трафарета, контролю параметров печати и проверке качества нанесения, риск мостов, недостатка припоя и части смежных дефектов заметно ниже.

Критерии оценки подрядчика по SMT-пайке для предупреждения дефектов на производстве

Третий критерий — управление точностью установки. Регулярная калибровка placement-машин и внимание к выравниванию компонентов важны не меньше, чем сам класс оборудования. Для open joints и смещений это критично.

Четвертый критерий — работа с профилем оплавления как с управляемым параметром. Подрядчик должен привязывать режим к конкретной пасте, компонентам и плате, а не обещать универсальное решение для любой сборки.

Пятый критерий — понимание ограничений контроля. Если производитель обещает «полностью исключить дефекты» только за счет AOI или рентгена, это тревожный сигнал. Зрелый подрядчик, наоборот, говорит о снижении риска, контроле причин и раннем обнаружении отклонений.

Шестой критерий — внимание к материалам и чистоте. Контроль сроков годности, состояния пасты, чистоты поверхностей и обращение с влагочувствительными компонентами — это не второстепенные детали, а часть устойчивого процесса. Например, пустоты в скрытых соединениях могут иметь несколько причин, и влага в компонентах — лишь один из возможных факторов.

Практические критерии оценки подрядчика

• Он объясняет причины типовых дефектов именно для вашей сборки.
• У него есть понятный подход к печати пасты, а не только финальной инспекции.
• Он управляет калибровкой и точностью установки, а не просто ссылается на модель автомата.
• Он подбирает профиль оплавления под конкретное изделие.
• Он понимает, где нужен AOI, а где без рентгена не обойтись.
• Он говорит о снижении риска дефектов, а не обещает их полное отсутствие.

Что спрашивают чаще всего

Какие дефекты SMT-пайки встречаются на контрактном производстве чаще всего?

К типовым относят паяные перемычки, недостаток припоя, плохое или отсутствующее смачивание, холодную пайку, пустоты, tombstoning и open joints. Эти SMT-пайка дефекты повторяются чаще других, потому что связаны с базовыми этапами процесса: печатью пасты, установкой и оплавлением. Часть из них видна визуально, а часть требует AOI или рентгена.

Как отличить перемычку, холодную пайку, недостаток припоя и плохое смачивание?

Перемычка — это лишний припой между соседними проводниками или выводами. Недостаток припоя проявляется как неполноценно сформированное соединение с малым объемом припоя. Плохое смачивание видно по тому, что припой не растекается по площадке и выводу должным образом, а холодная пайка обычно связана с неправильным формированием соединения из-за режима пайки или механического воздействия в критический момент.

Какие причины дефектов относятся к пасте, а какие — к настройкам линии или конструкции платы?

К пасте и печати обычно относят избыток или недостаток нанесения, нестабильный отпечаток, загрязнения и проблемы со состоянием материалов. К настройкам линии — точность установки компонентов, калибровку pick-and-place и параметры оплавления. К конструкции платы — геометрию площадок, расстояния между ними и тепловую несимметрию, которые могут провоцировать bridging, tombstoning и другие дефекты.

Какую роль играют трафарет, апертуры и параметры печати пасты в появлении брака?

Они напрямую влияют на то, сколько пасты и в какой форме попадает на площадку. Неверная геометрия апертур, нестабильное давление или скорость ракеля, а также загрязненный трафарет могут привести как к избытку пасты и мостам, так и к недостатку припоя. Поэтому предупреждение дефектов SMT-пайки часто начинается именно с дисциплины печати.

Какие дефекты видны визуально, а какие требуют AOI или рентгена?

Визуально или с помощью AOI обычно выявляют паяные мосты, недостаток припоя, часть открытых соединений и ошибки установки компонентов. AOI хорошо работает как средство обнаружения видимых отклонений после монтажа. Для скрытых соединений и пустот, особенно под корпусами, полезен рентген.

По каким признакам заказчику оценивать зрелость контроля качества у контрактного производителя SMT?

Стоит смотреть не только на наличие SPI, AOI и рентгена, но и на то, как подрядчик контролирует печать пасты, очищает трафарет, калибрует placement-машины, привязывает профиль оплавления к конкретному изделию и работает с чистотой материалов. Хороший признак — способность объяснить причины типовых дефектов и меры их предупреждения еще до запуска серии. Плохой признак — обещания полного отсутствия дефектов без разговора о реальном процессе.

Итог

Дефекты SMT-пайки на контрактном производстве возникают не из одной точки, а из всей цепочки процесса: от состояния пасты и трафарета до профиля оплавления и особенностей платы. Наиболее полезный подход — не только искать брак на выходе, а управлять факторами, которые его создают. Поэтому при выборе подрядчика важно оценивать не витрину оборудования, а зрелость профилактики: контроль печати пасты, точность установки, работу с профилем, чистоту материалов и грамотное применение SPI, AOI и рентгена. Именно такая система лучше всего снижает риск дефектов, хотя обещать их полное отсутствие в SMT-производстве некорректно.
