ТЗ на контрактное производство электроники: тесты, верификация и критерии приемки

ТЗ на контрактное производство электроники должно прямо объяснять, какие тесты выполняются, как проводится верификация, кто отвечает за проверку, по каким критериям принимается партия и какие документы подтверждают результат. Если это не зафиксировать заранее, спор возникает не из-за самой сборки, а из-за разных ожиданий по приемке, прошивке, ретесту, версии файлов и составу доказательств качества.

Нормативно ТЗ рассматривается как часть контракта или приложение к договору. Это важно не только юридически, но и practically для управления изменениями: любые правки по тестам, версиям прошивок, критериям приемки и составу документации лучше оформлять так же аккуратно, как изменения к договору. Кроме того, в ТЗ нельзя включать требования, противоречащие законодательству, обязательным стандартам и техническим регламентам, а применимые обязательные требования должны быть в нем отражены.

Что писать в ТЗ про тесты, чтобы не спорить на приемке

Если упростить, раздел про тесты отвечает на вопрос: что именно проверяем, на каком этапе, по каким критериям и в каком виде фиксируем результат. Самая частая ошибка в ТЗ на контрактное производство электроники — написать «изделие должно быть протестировано» и не уточнить, что именно считается тестом.

Минимально полезный состав такого раздела обычно включает:

• объект проверки: плата, модуль, собранное устройство, партия;
• этап проверки: после монтажа, после прошивки, перед отгрузкой, на прототипе;
• вид испытания или контроля;
• критерии годности;
• формат результата: протокол, лог, акт, отметка в маршрутном документе;
• ответственного за проведение и за решение о годности;
• порядок ретеста после исправлений.

Для платы часто важны проверки монтажа и электрической целостности. Для модуля — уже не только монтаж, но и запуск, питание, интерфейсы, базовые режимы работы. Для готового устройства тесты обычно завязаны на назначение изделия, условия эксплуатации и требования сертификации. На этапе прототипирования могут проводиться электрические, тепловые, ударные и вибрационные испытания, а также системные проверки, включая EMI и ESD, если это связано с задачей проекта.

Важно не превращать ТЗ в каталог методов контроля без связи с изделием. AOI, ICT, Boundary Scan/JTAG, X-Ray, функциональный тест — это возможные методы, а не обязательный универсальный набор. Если вы хотите указать метод прямо, формулируйте не абстрактно, а через цель. Например:

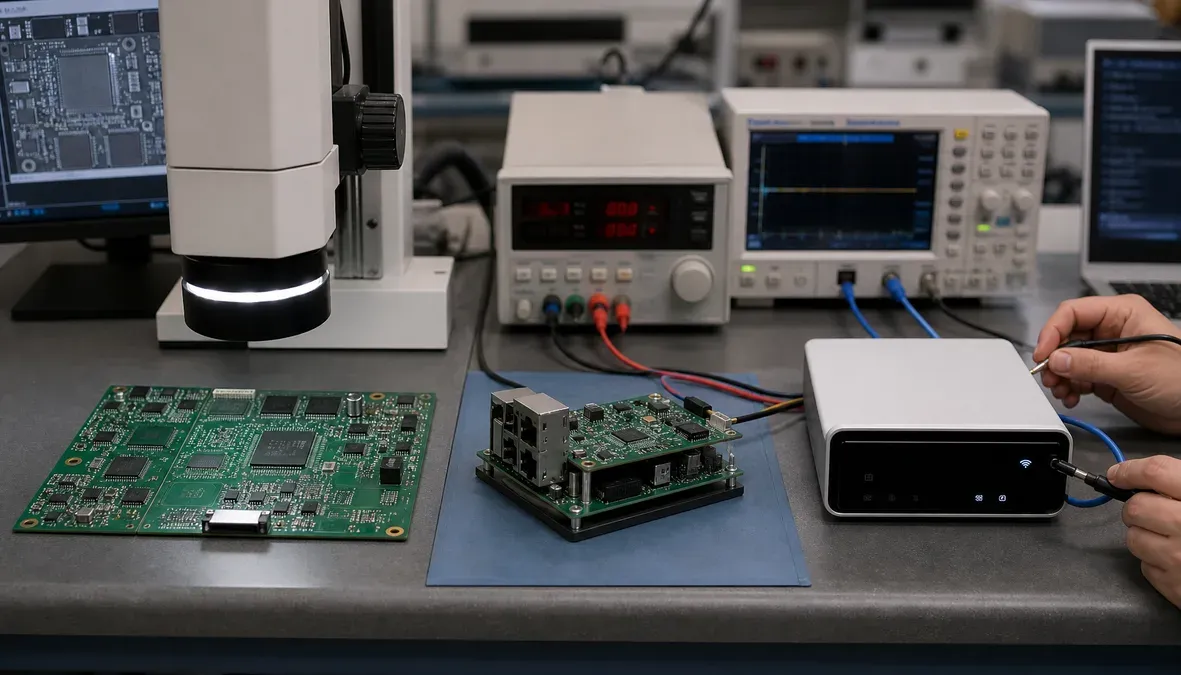

Тестирование в ТЗ на контрактное производство электроники зависит от уровня изделия

• не «сделать X-Ray», а «проверить скрытые соединения на узлах, где визуальный контроль невозможен»;
• не «выполнить ICT», а «подтвердить электрические соединения и корректность установки компонентов, если метод доступен на выбранной площадке и применим к конструкции»;
• не «провести функциональный тест», а «подтвердить запуск изделия, работу питания, интерфейсов и ключевых режимов».

Отдельно стоит прописать критерии приемки. В электронике спор чаще возникает не вокруг процедуры, а вокруг трактовки результата. Поэтому в ТЗ лучше фиксировать, что считается успешным прохождением:

• запуск изделия;
• корректная работа интерфейсов;
• запись и загрузка рабочей прошивки;
• соответствие контрольным параметрам;
• отсутствие определенных дефектов монтажа;
• наличие полного комплекта отчетности.

Если параметр важен, его лучше описывать не словами «нормально» или «стабильно», а через измеряемое или однозначно наблюдаемое состояние. Именно так раздел «что писать в ТЗ про тесты» становится рабочим инструментом, а не формальной вставкой в договорный пакет.

Что писать в ТЗ про верификацию без терминологической путаницы

В практике контрактного производства под верификацией удобно понимать не «еще один тест», а подтверждение того, что изделие и процесс проверки соотносятся с заданными требованиями, обязательными нормами и утвержденной документацией. Жесткое терминологическое разделение без отдельного профильного стандарта лучше не навязывать, но прикладное различие полезно.

Если тесты отвечают на вопрос «как проверяем», то верификация в ТЗ отвечает на вопросы:

• каким требованиям должно соответствовать изделие;
• по каким документам проверяется соответствие;
• какая форма подтверждения соответствия нужна, если она предусмотрена для продукции;
• какие версии конструкторской, технологической и программной документации считаются действующими;
• как подтверждается, что проверка проведена именно по актуальной версии данных.

Именно здесь нужно перечислять применимые обязательные стандарты и технические регламенты, если они относятся к конкретному изделию. Для некоторых проектов важно заранее указать и форму подтверждения соответствия продукции, если она предусмотрена законодательством. Это помогает не переносить на этап отгрузки вопросы, которые должны были быть решены на уровне постановки требований.

Практически раздел про верификацию полезно строить вокруг четырех блоков.

Первый блок — база требований. Здесь перечисляют документы, на соответствие которым идет проверка: ТЗ, спецификации, схемы, требования по маркировке, упаковке, эксплуатационным условиям, а при необходимости — обязательные стандарты и техрегламенты.

Второй блок — версия изделия. Нужно указать, по каким ревизиям платы, BOM, Gerber, pick-and-place, прошивки и тестовых спецификаций проводится производство и проверка. Если этого нет, контрактный производитель может проверять по одному набору файлов, а заказчик принимать по другому.

Третий блок — правила изменения. Поскольку ТЗ является частью договорного контура, изменения к нему и связанным приложениям должны проходить по согласованной процедуре. Особенно это касается смены компонентов, обновления прошивки, изменения тестовой программы и корректировки критериев приемки.

Четвертый блок — доказательная база. В ТЗ лучше прямо указать, какие документы считаются подтверждением верификации: протоколы испытаний, логи функционального тестирования, отметки о записи прошивки, данные AOI или рентген-контроля, акты сдачи-приемки и другие документы, применимые к проекту.

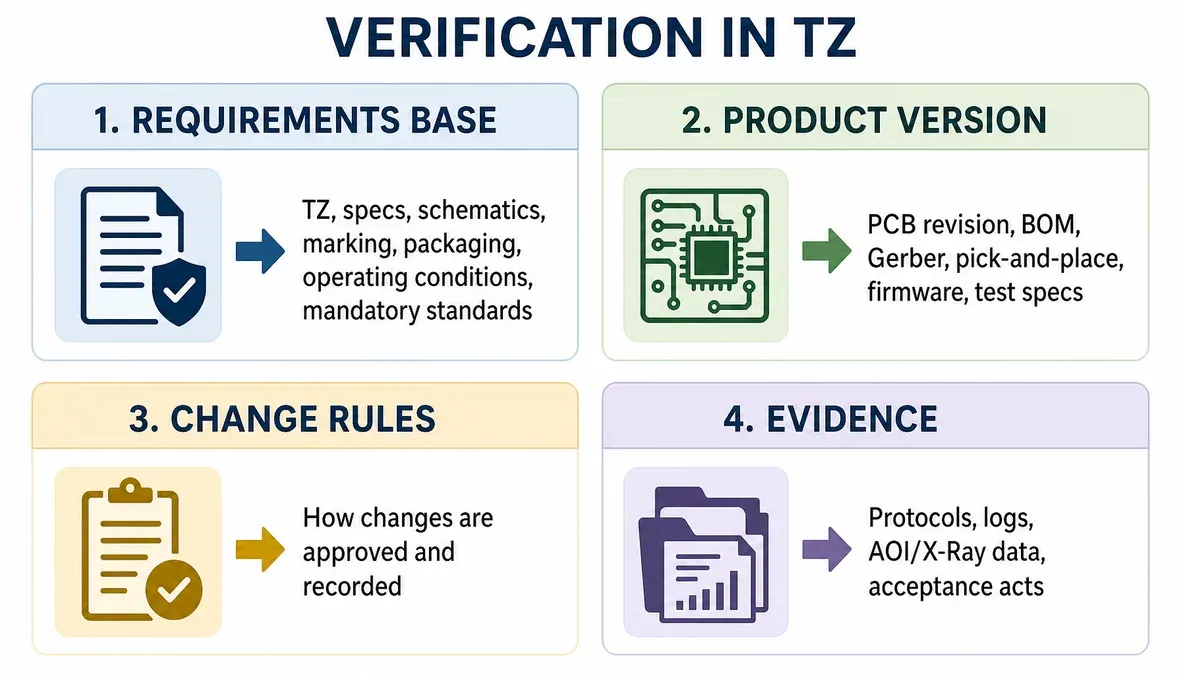

Что писать в ТЗ про верификацию: 4 блока без терминологической путаницы

Если вам важно понять, что писать в ТЗ про верификацию, ориентируйтесь не на термин, а на связку «требование — версия документа — способ подтверждения — подтверждающий документ». Тогда раздел остается понятным и для заказчика, и для контрактного производителя.

Требования к тестированию в ТЗ на производство электроники по этапам проекта

Чтобы раздел не был абстрактным, удобнее привязывать требования к тестированию в ТЗ на производство электроники к этапам жизненного цикла изделия. Тогда заказчик и исполнитель одинаково понимают, где заканчивается производство и начинается приемка.

На этапе подготовки данных к запуску

На этом этапе полезно зафиксировать состав передаваемого пакета. Для запуска производства обычно нужны:

• ТЗ;
• BOM;
• схемы;
• Gerber;
• pick-and-place;
• технологические карты;
• данные по прошивке;
• тестовые спецификации;
• критерии приемки.

Если часть данных будет передаваться позже, это тоже лучше отметить, иначе «неполный комплект» превратится в источник взаимных претензий.

Здесь же стоит указать, нужна ли запись рабочего программного обеспечения на производстве. Контрактный производитель может выполнять такую операцию, но это не универсальная обязанность любой площадки. Поэтому в ТЗ важно прописать:

• кто предоставляет файл прошивки;
• кто утверждает его версию;
• чем подтверждается успешная запись;
• нужен ли повторный функциональный тест после прошивки.

На этапе сборки и производственного контроля

Контроль качества на производстве часто делят на входной, процессный, финальный и отгрузочный. В ТЗ не обязательно подробно расписывать внутреннюю систему качества исполнителя, но полезно указать, какие результаты вы ожидаете получить по своему изделию.

Например, можно описать:

• нужен ли контроль монтажа и в каком виде подтверждается его прохождение;
• требуется ли контроль скрытых соединений на сложных узлах;
• нужно ли подтверждать электрические соединения тестовой оснасткой;
• обязателен ли функциональный контроль готового изделия или достаточно выборочной проверки.

Если проект чувствителен к дефектам сборки, лучше не ограничиваться общей фразой «контроль по стандартной процедуре производителя». Для одной платы этого может быть достаточно, для другой — нет. ТЗ должно отвечать на вопрос, какой результат контроля нужен заказчику, а не просто констатировать, что контроль существует.

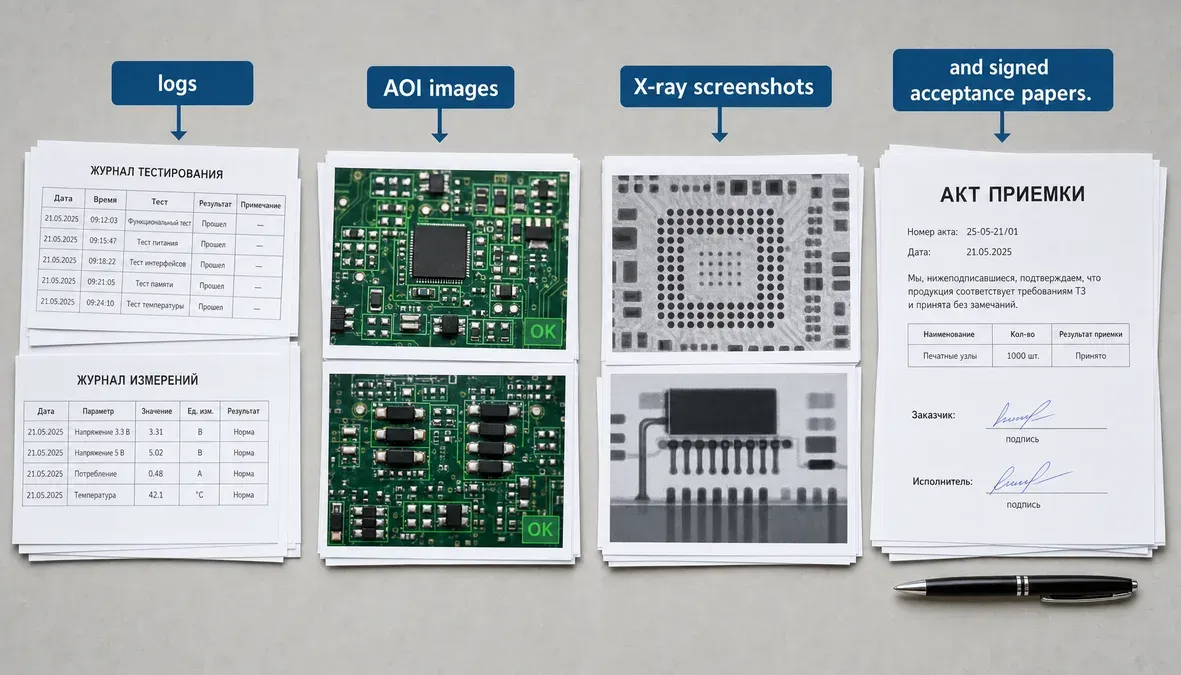

ТЗ на контрактное производство электроники: пакет подтверждений по тестам и приемке партии

На этапе прототипа и инженерной проверки

Для опытных образцов важно разделять производственный контроль и испытания, которые подтверждают работоспособность конструкции в реальных условиях применения. В зависимости от назначения устройства и условий эксплуатации на прототипах могут проводиться электрические, тепловые, ударные и вибрационные тесты. Если проект затрагивает электромагнитную совместимость или устойчивость к внешним воздействиям, могут потребоваться EMI и ESD проверки.

В ТЗ лучше указать не только вид испытаний, но и цель:

• подтвердить запуск;
• проверить запас по теплу;
• убедиться в устойчивости к механическим воздействиям;
• оценить соответствие стандартам.

Тогда становится ясно, какие результаты должны попасть в протокол и какой вывод по ним ожидается.

На этапе приемки партии

Финальная приемка — это место, где чаще всего проявляются ошибки в формулировках ТЗ. Чтобы этого избежать, полезно заранее зафиксировать:

• принимает ли заказчик каждое изделие или выборку;
• достаточно ли внутренних протоколов исполнителя или нужны передаваемые логи;
• какие несоответствия допускают ретест, а какие ведут к браковке;
• кто и в какой форме подтверждает годность партии.

Такой блок особенно важен, если ТЗ на контрактное производство электроники тесты и приемка описывает одновременно для прототипов, пилотной партии и серии. У этих этапов почти всегда разные ожидания к глубине проверки.

Где описывать методику испытаний: внутри ТЗ или отдельным документом

Оба варианта допустимы. Методика приемки может быть включена в ТЗ или оформлена отдельным документом, связанным с договором. Выбор зависит от сложности изделия и частоты изменений.

Если изделие относительно простое, а приемка несложная, методику удобно включить прямо в ТЗ. Тогда в одном документе видны и требования, и способ проверки. Это упрощает работу закупщику, инженеру и производству.

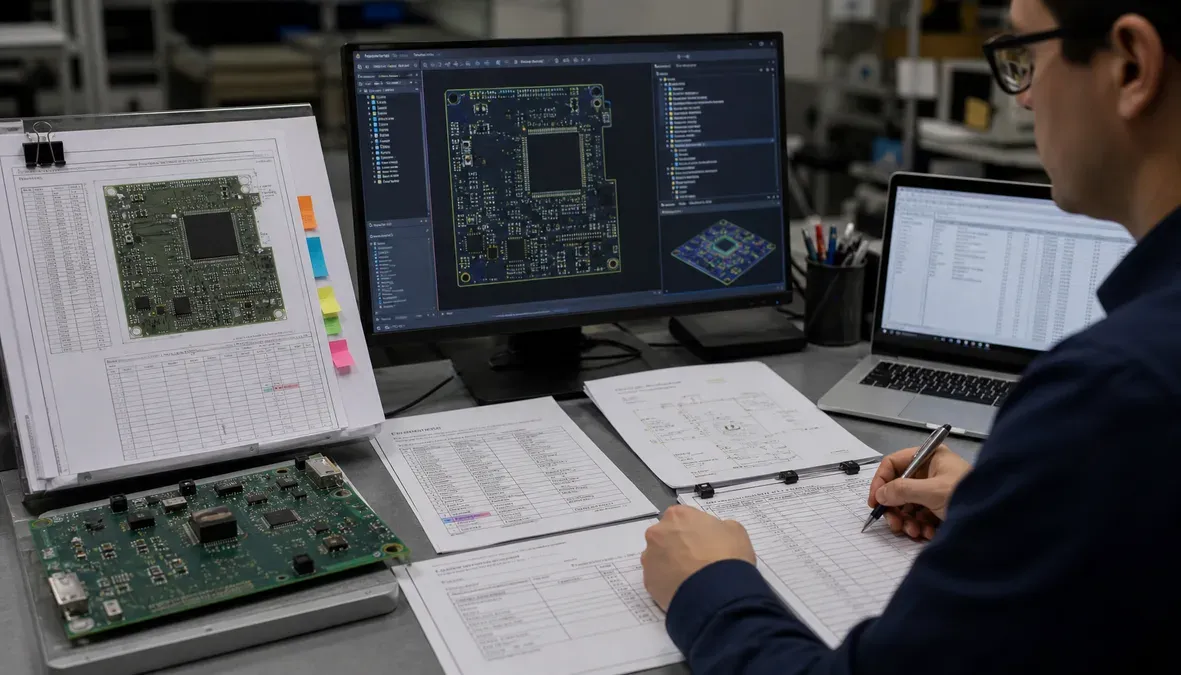

ТЗ на контрактное производство электроники: где фиксировать методику испытаний и версии

Если проект сложный, есть несколько ревизий, меняются тестовые сценарии или используется отдельная оснастка, методику разумнее вынести в приложение. Так проще обновлять тестовую часть без перегрузки основного ТЗ. Но в самом ТЗ все равно нужно оставить ссылку на действующую методику, ее код, версию и порядок утверждения изменений.

Хорошая практика — разделить документы так:

• в ТЗ: перечень обязательных проверок, критерии приемки, ответственность, правила документирования;
• в методике: пошаговый сценарий испытаний, оборудование, последовательность действий, формы протоколов и правила ретеста.

Если коротко, ТЗ фиксирует что должно быть подтверждено, а методика — как именно это проверяется.

Как закрепить ответственность, хранение протоколов и решение о годности партии

Если заранее не распределить роли, тесты превращаются в спор о полномочиях. Поэтому в ТЗ на контрактное производство электроники полезно отдельно прописать три роли: кто проверяет, кто хранит данные, кто принимает решение о годности.

Исполнитель может проводить функциональный контроль и тестирование, а в некоторых проектах — и запись рабочего ПО. Но заказчик должен указать, достаточно ли ему внутреннего протокола производителя или нужны передаваемые логи, фотофиксация, выгрузки из тестовой системы, акты и иные подтверждения.

Практически в ТЗ лучше ответить на такие вопросы:

• кто утверждает тестовую спецификацию;
• кто предоставляет прошивку и кто подтверждает ее актуальность;
• где хранятся протоколы и логи;
• как долго должны быть доступны данные внутри договорного цикла;
• кто согласует отклонения и повторные проверки;
• кто принимает окончательное решение по спорному изделию или партии.

Для серийного выпуска особенно важна прослеживаемость. Полезно фиксировать связь между партией, компонентами, операциями, версией изделия, версией документации и результатами тестов. Такая прослеживаемость нужна не только для аудита или сертификации, но и для практического разбора несоответствий: какой ревизией платы пользовались, на каком файле прошивки тестировали, по какой инструкции собирали.

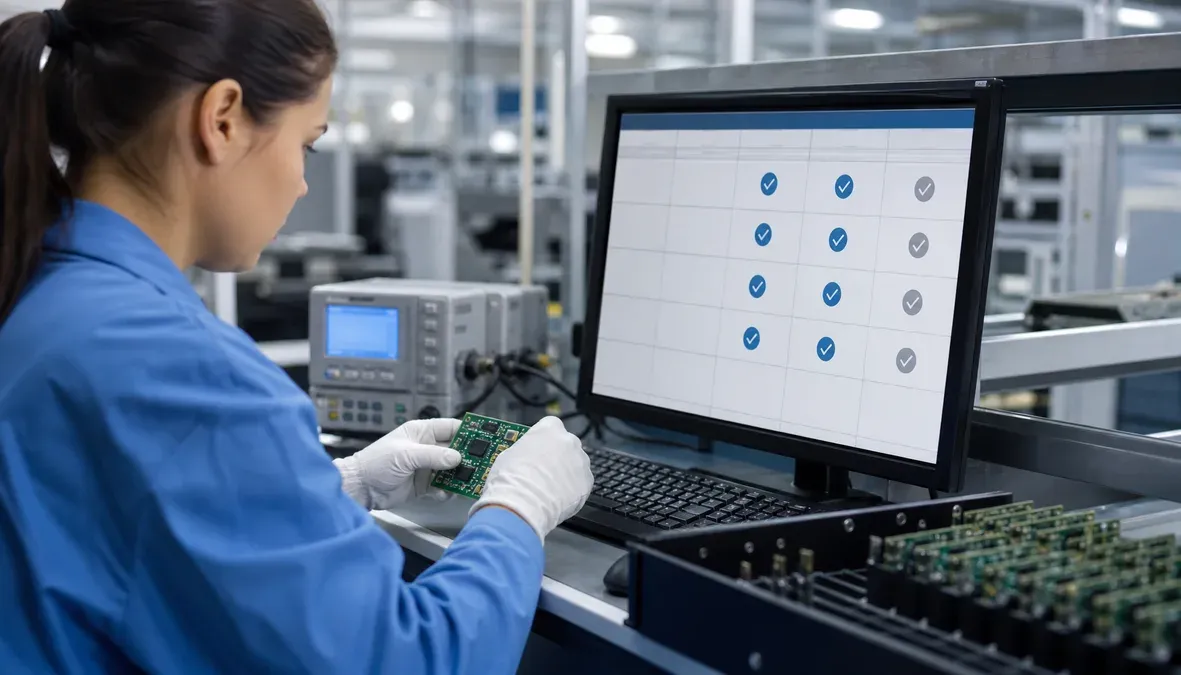

ТЗ на контрактное производство электроники: распределение ответственности за тесты и верификацию

Ошибки в ТЗ на контрактное производство электроники, которые чаще всего приводят к разночтениям

Ошибки в ТЗ на контрактное производство электроники почти всегда связаны не с отсутствием контроля вообще, а с недостаточной конкретикой. Ниже — самые частые проблемы.

• Нет критериев приемки. Производитель считает изделие годным, потому что оно прошло его внутренний контроль, а заказчик — негодным, потому что ожидал другой уровень проверки.
• Не зафиксированы версии файлов. Без указания ревизий BOM, Gerber, pick-and-place, прошивки и тестовой спецификации невозможно однозначно доказать, по каким данным шла сборка и проверка.
• Смешаны обязательные требования и пожелания. Если изделие подпадает под техрегламенты или иные обязательные нормы, это нужно отражать в ТЗ явно.
• Не описан порядок ретеста. Если заменен компонент, обновлена прошивка или исправлена тестовая программа, должно быть понятно, что именно перепроверяется и кто утверждает результат.
• Не определен состав передаваемой документации. Для серийного выпуска и приемки полезны не только конструкторские файлы, но и тестовые спецификации, протоколы испытаний, акты сдачи-приемки, а при необходимости и данные производственного контроля.

Полезный способ самопроверки — пройтись по разделу и задать к каждому требованию три вопроса:

1. Кто это делает?
2. По какой версии данных?
3. Чем подтверждается результат?

Если хотя бы на один из них нет ответа, высока вероятность будущего спора.

Практический шаблон раздела ТЗ про тесты и верификацию

Ниже не официальный бланк, а рабочая логика, которую удобно адаптировать под проект.

1. Назначение проверки

Что подтверждаем: качество сборки, работоспособность, соответствие документации, готовность к отгрузке.

1. Объект и этап

Плата, модуль, устройство; прототип, пилотная партия, серия.

1. Перечень проверок

Визуальный и автоматизированный контроль, электрические проверки, функциональный тест, запись ПО, испытания по условиям эксплуатации — только те, что действительно нужны проекту.

1. Критерии приемки

Какие результаты считаются положительными, какие дефекты недопустимы, какие данные обязательны в протоколе.

1. Версии исходных данных

Ревизии КД, Gerber, BOM, pick-and-place, прошивки, тестовой программы.

1. Документирование результатов

Протоколы, логи, акты, данные производственного контроля, место хранения и формат передачи.

1. Порядок отклонений и ретеста

Кто инициирует повторную проверку, после каких изменений она обязательна, кто утверждает итог.

1. Требования по соответствию

Применимые обязательные стандарты, техрегламенты и форма подтверждения соответствия, если она предусмотрена для продукции.

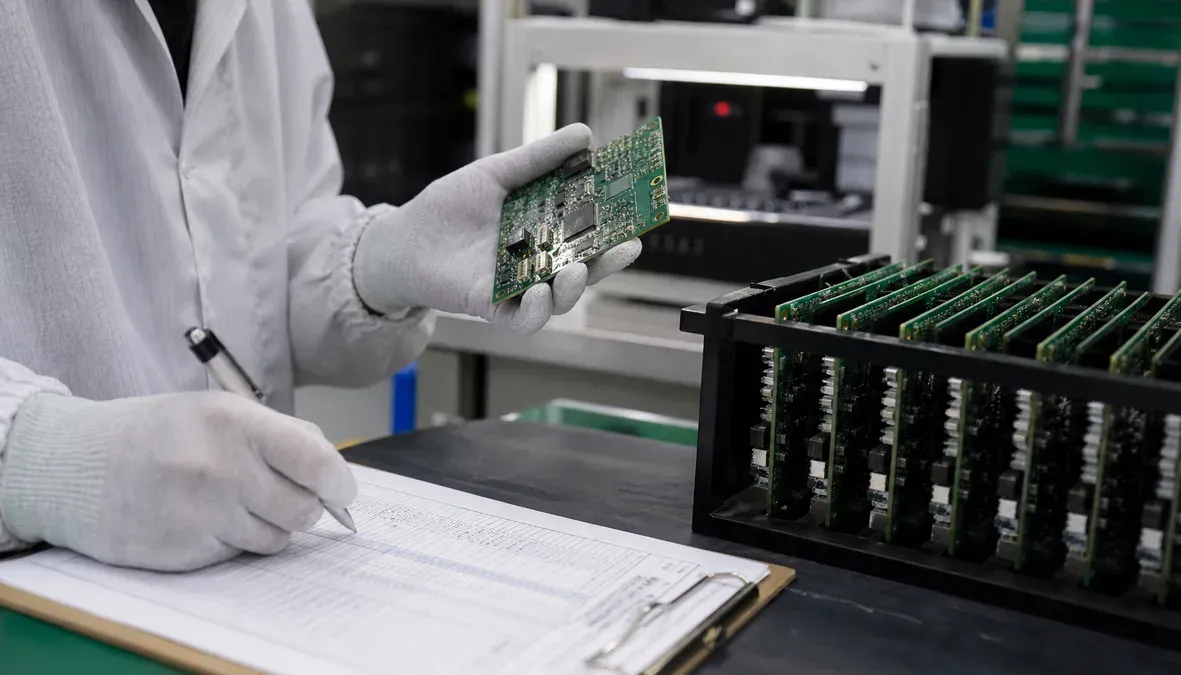

ТЗ на контрактное производство электроники: логика приемки партии, ретеста и критериев

Такой шаблон помогает связать ТЗ на контрактное производство электроники верификация и тестовая часть в единую структуру: от требований и версии данных до результата и приемки.

Частые вопросы

Чем в ТЗ отличаются требования к тестам от требований к верификации?

Требования к тестам описывают, какие проверки выполняются и по каким критериям принимается результат. Требования к верификации связывают эти проверки с утвержденными требованиями, версиями документации, обязательными нормами и доказательными документами. На практике тесты — это инструмент проверки, а верификация — рамка соответствия.

Какие испытания нужно перечислить в ТЗ для платы, модуля или готового устройства?

Нужно перечислять не все возможные методы рынка, а только те проверки, которые обоснованы типом изделия, стадией проекта, условиями эксплуатации и требованиями приемки. Для разных проектов это могут быть производственный контроль монтажа, функциональные проверки, испытания прототипа по температуре или механике, а также EMI и ESD-проверки. Универсального обязательного набора для любой электроники нет.

Нужно ли прописывать в ТЗ AOI, ICT, X-Ray, функциональный тест или достаточно указать критерии приемки?

Если для вас важен конкретный метод контроля, его лучше указать прямо вместе с целью применения. Если метод не принципиален, но важен проверяемый результат, можно зафиксировать критерии приемки и формат доказательства. Практичный вариант — описывать и ожидаемый результат, и те методы, которые действительно критичны для конкретной конструкции.

Где описывать методику испытаний: внутри ТЗ или отдельным документом?

Оба подхода допустимы. Для простого проекта методику удобно держать внутри ТЗ, а для сложного — вынести в отдельное приложение с собственной версией и порядком утверждения изменений. Главное, чтобы в договорном контуре было ясно, какая методика действует на момент производства и приемки.

Что указать в ТЗ про прошивку, версии ПО и повторные проверки после доработок?

Нужно указать, кто предоставляет прошивку, какая версия считается актуальной, кто подтверждает ее передачу и успешную запись, а также какой тест выполняется после прошивки. Если после запуска меняются компоненты, ПО или тестовая программа, полезно заранее определить объем ретеста и порядок утверждения обновленного результата.

Как прописать прослеживаемость партии, компонентов и версий изделия?

В ТЗ полезно зафиксировать, какие данные должны быть связаны между собой: партия, версия изделия, ревизия документации, использованные компоненты, результаты тестов и документы приемки. Это упрощает разбор несоответствий и помогает понять, по каким данным была изготовлена и проверена конкретная партия. Особенно важно это для серийного выпуска и проектов с несколькими ревизиями.

Итог

Сильное ТЗ на контрактное производство электроники не обещает «идеальное качество», но резко снижает риск разночтений между заказчиком и производителем. Самые важные разделы по теме статьи — это требования к тестам, правила верификации, критерии приемки, управление версиями и прослеживаемость. Чем точнее вы свяжете проверки с конкретным изделием, этапом проекта и комплектом действующих документов, тем проще будет и приемка, и разбор спорных случаев. Для сложных проектов особенно полезно вынести методику испытаний в отдельное приложение, сохранив в ТЗ четкие требования к результату и ответственности сторон.
