Как выстроить входной контроль компонентов на контрактном производстве электроники

Входной контроль компонентов на контрактном производстве начинается с проверки партии: документы, маркировка и упаковка — без пропусков.

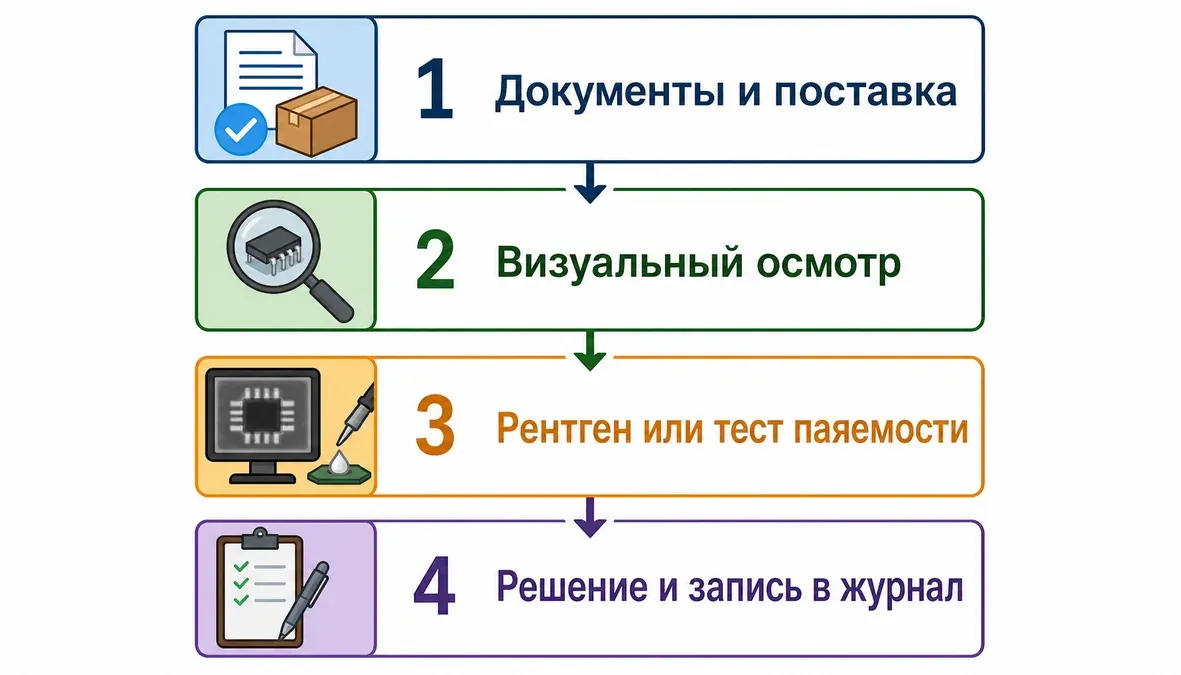

Входной контроль компонентов на контрактном производстве электроники — это система приемки партии по заранее заданным критериям: документам, упаковке, маркировке, внешнему состоянию и, при необходимости, электрическим или технологическим испытаниям. Чтобы снизить риск запуска дефектных или неподходящих изделий, процесс выстраивают по цепочке: доказательства от поставщика → осмотр и проверка партии → испытания по уровню риска → документированное решение. Заказчик и контрактный производитель заранее согласуют, что означает «принять», «усилить контроль», «изолировать» или «отклонить» партию.

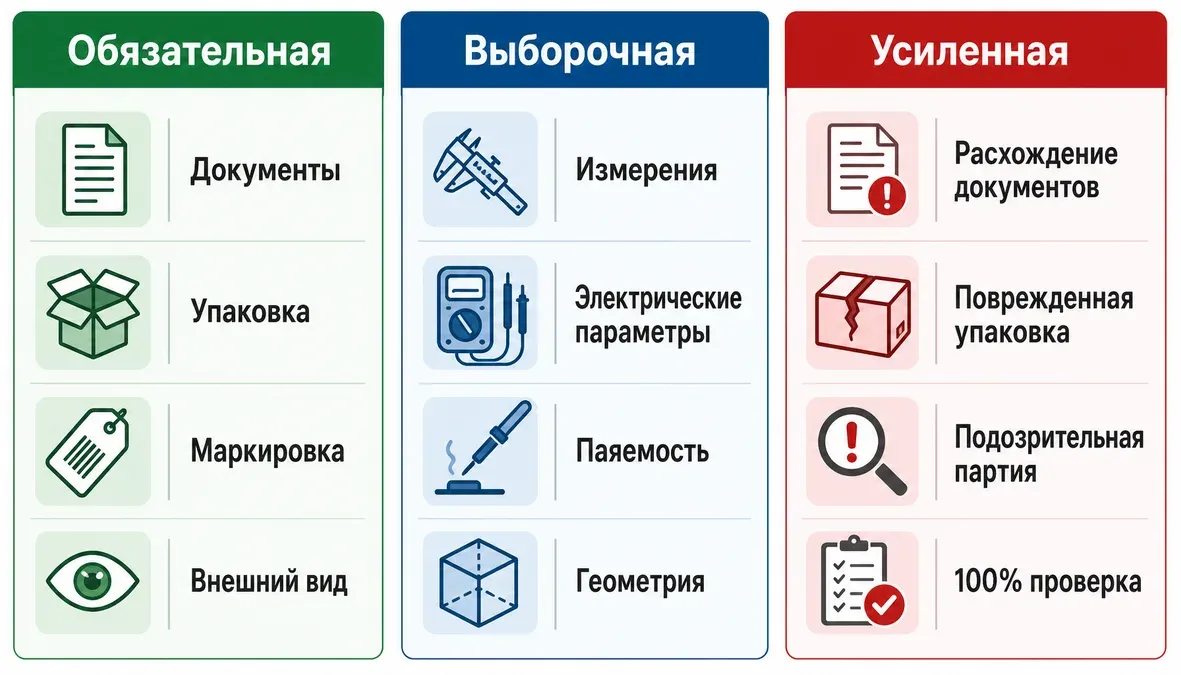

Разделите критерии приемки на обязательные, выборочные и усиленные

Единый одинаково глубокий контроль для всей номенклатуры обычно неэффективен. Практичнее задать уровни контроля в договоре, спецификации или внутренней инструкции системы менеджмента качества (СМК).

Обязательная проверка каждой поставки включает:

• сопроводительные документы и соответствие позиции заказу;
• фото упаковки и этикетки до вскрытия;
• целостность упаковки, отсутствие следов повреждений или повторного вскрытия;
• пересчет количества и проверку комплектности;
• маркировку компонентов, тары и этикеток;
• визуальное состояние корпусов, выводов, контактов и ленты;
• регистрацию результата и решение по партии.

Фотофиксация связывает фактическое состояние упаковки с конкретной партией до начала монтажных операций. После вскрытия полезно отдельно фиксировать маркировку и вид изделий.

Выборочный контроль применяют, когда риск зависит от типа компонента, поставщика или требований изделия. Он может включать измерения, проверку электрических параметров, оценку геометрии, контроль паяемости или дополнительные проверки печатных плат. Для плат могут оцениваться визуальное состояние, изгиб и скручивание; IPC-2221A можно использовать как справочный ориентир, но конкретные требования задаются документацией на изделие.

Усиленный контроль нужен при признаках несоответствия: расхождении документов и маркировки, поврежденной упаковке, подозрительной партии или дефектах в выборке. В такой ситуации допустимо расширить выборку, назначить повторное испытание или перейти к 100%-й проверке партии. Решение фиксируют документально, а не принимают устно.

Выбирайте входной контроль компонентов по риску: обязательный, выборочный или усиленный — с фиксацией решения по партии.

> Важно: визуальный осмотр не заменяет испытания для всех типов электронных компонентов. Он выявляет только часть проблем и не подтверждает электрические характеристики или пригодность к последующим технологическим операциям.

Проведите приемку партии по чек-листу без пропусков

Чек-лист входного контроля компонентов на контрактном производстве нужен для воспроизводимости действий между сменами, проектами и поставщиками.

1. Идентифицируйте поставку. Привяжите ее к заказу, спецификации, поставщику и документам от отдела технического контроля (ОТК) поставщика. Сверьте наименования, обозначения, количество и заявленные характеристики с технической документацией.
2. Зафиксируйте упаковку. Сфотографируйте тару, этикетки, пломбы и видимые повреждения до вскрытия. Проверьте, соответствует ли упаковка способу поставки компонента: ленте, катушке, лотку или другой форме.
3. Вскройте и проверьте комплектность. Пересчитайте изделия или носители, сопоставьте фактическое количество с документами. Отдельно отметьте недостачу, смешение позиций или несоответствие упаковочных единиц.
4. Осмотрите маркировку и состояние. Проверьте читаемость обозначений, отсутствие следов механического воздействия, коррозии, деформации корпусов и выводов. Для разъемов и компонентов с контактными группами критичны загрязнения и повреждения контактов.
5. Назначьте испытания по риску. Если контракт или техническое задание предусматривает инструментальный контроль, выполните его до передачи в монтаж. Для части микросхем уместен рентген-контроль электронных компонентов; для оценки пригодности выводов и площадок к сборке — тест паяемости.

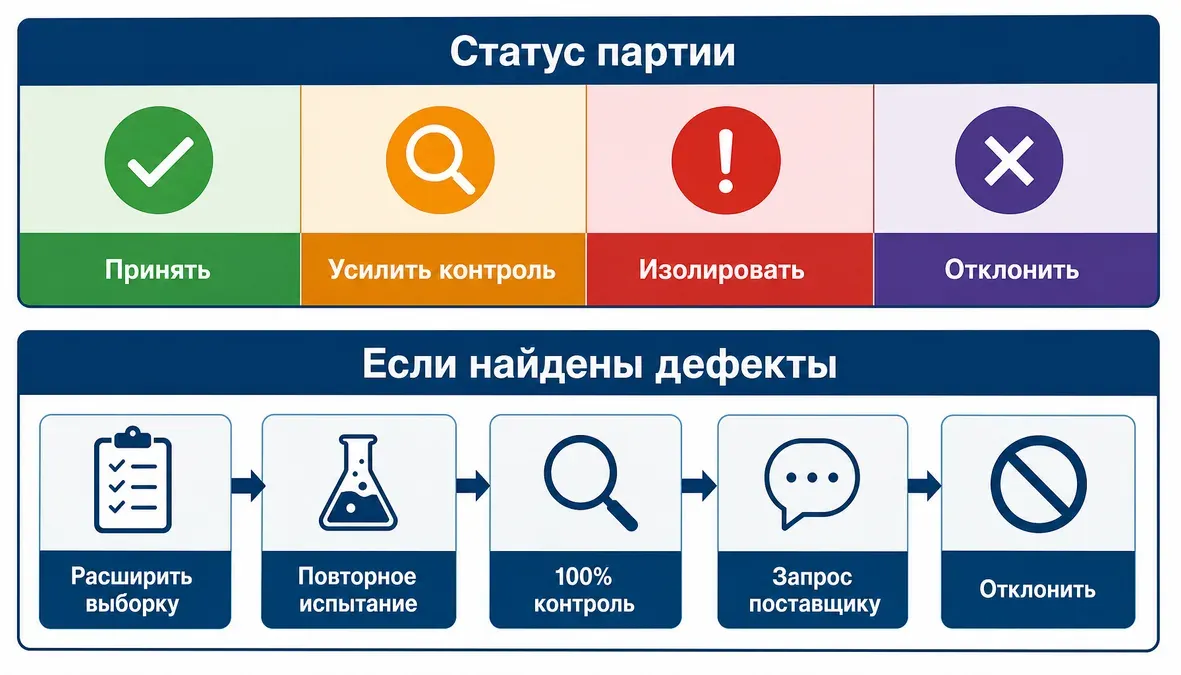

6. Оформите решение. Партия получает понятный статус: принята, принята с ограничением, направлена на дополнительную проверку или изолирована до решения по несоответствию. В карте контроля фиксируют обозначение позиции и ссылку на требование. Если в документации указано условное обозначение вроде Ts 16464055, его переносят в запись без произвольной расшифровки.

Подключайте рентген и тест паяемости по обоснованному риску

Инструментальные проверки дают наибольшую пользу, когда отвечают на конкретный технологический вопрос. Применять их ко всем позициям без учета типа компонента означает увеличивать время приемки без гарантированного эффекта.

• Рентген-контроль электронных компонентов целесообразен для микросхем и других изделий, где внешний осмотр не позволяет оценить внутреннее состояние или есть основания сомневаться в партии. Метод дополняет, а не заменяет проверку документов и маркировки.
• Электрические измерения назначают, если параметры и критерии определены контрактом, спецификацией или техническим заданием. Проверка должна быть связана с тем, что действительно критично для изделия.
• Тест паяемости показывает технологическую применимость выводов или металлизированных поверхностей. Тестовые образцы выбирают из проверяемой партии и проверяют в условиях, близких к реальной сборке.

При оценке паяемости обращают внимание на равномерность и непрерывность покрытия припоем; критерием может быть покрытие не менее 95% металлизированных участков вывода. Последовательность операций в технологической пробе важна: нанести пасту, установить образец, аккуратно снять трафарет, поместить подложку с компонентом в печь и выполнить оплавление, после чего удалить компонент с подложки для оценки результата. Это пример, а не универсальная инструкция: условия теста должны соответствовать реальному процессу.

Закрепите приемку в СМК и журнале учета

Чтобы понять, как организовать входной контроль компонентов на контрактном производстве электроники, недостаточно назначить ответственного контролера. Нужен внутренний стандарт, положение или инструкция СМК, где определены порядок операций, ответственность, условия хранения, средства измерений, требования к персоналу и защита от электростатического разряда.

Ключевой документ — журнал учета результатов входного контроля. В нем регистрируют:

При входном контроле компонентов фиксируйте статус партии и результаты в журнале учета по СМК.

• поступление и идентификацию партии;
• результаты осмотра и испытаний;
• выявленные отклонения;
• решение о статусе партии;
• ответственного за решение.

К журналу целесообразно прикладывать фото упаковки, акты, протоколы измерений и переписку по несоответствию. До завершения контроля партия должна иметь понятный статус и не попадать в зону комплектования.

Практическая схема взаимодействия с ОТК поставщика выглядит так: поставщик передает корректно оформленные документы, контрактный производитель сверяет их с поставкой и собственными критериями, а при расхождении направляет запрос с доказательствами. Это снижает вероятность споров, когда компоненты уже смешаны со складским запасом или переданы в производство.

Не допускайте ошибок, которые превращают контроль в формальность

Типовые ошибки при входном контроле компонентов в электронике чаще связаны не с отсутствием одного прибора, а с правилами принятия решений.

• Размытые критерии. Контролер видит дефект, но не понимает, является ли он основанием для изоляции партии. Исправление — заранее задать допустимые и недопустимые признаки и порядок эскалации.
• Отсутствие доказательной базы. Устная отметка «упаковка нормальная» не помогает при претензии. Фото, записи в журнале и протоколы делают решение проверяемым.
• Смешение проверенной и непроверенной продукции. До завершения контроля партия должна быть промаркирована и физически отделена от продукции, разрешенной к использованию.
• Испытания, не связанные с риском проекта. Если опасение касается скрытого состояния микросхемы, одного осмотра недостаточно; если вопрос связан с пригодностью к монтажу, полезнее обоснованно назначить тест паяемости.

Вопросы и ответы

Что именно проверять на входе: документы, упаковку, маркировку, внешний вид или электрические параметры?

Проверять нужно все перечисленное, но на разной глубине. Документы, упаковка, количество, комплектность, маркировка и внешний вид входят в базовый контур приемки. Электрические и технологические параметры проверяют, когда это предусмотрено требованиями проекта или необходимо из-за риска по конкретной партии.

Какой минимальный чек-лист подходит для контрактного производства электроники?

Минимальный чек-лист включает идентификацию поставки, сверку документов и заказа, фото упаковки, проверку количества и комплектности, осмотр маркировки и состояния компонентов, а также фиксацию статуса партии. Дополнительные испытания назначают по критичности компонента и признакам риска.

Когда достаточно визуального осмотра, а когда нужен рентген или тест паяемости?

Визуального контроля достаточно для проверки упаковки, читаемости маркировки и механических повреждений. Рентген-контроль электронных компонентов используют при необходимости оценить скрытые признаки у микросхем. Тест паяемости назначают, когда нужно подтвердить технологическую пригодность выводов или площадок к монтажу.

Что делать, если в выборке обнаружены дефекты или есть подозрение на контрафакт?

Партию следует изолировать и не передавать в производство до принятия решения. Далее расширяют проверку, при необходимости проводят повторное испытание или 100%-й контроль, фиксируют результаты и направляют поставщику запрос с доказательствами. Статус партии отражают в журнале учета.

Если в выборке найдены дефекты или признаки контрафакта — изолируйте и переходите к расширенному контролю.

Как оформить входной контроль в СМК и какие записи хранить?

Процедуру закрепляют во внутреннем положении, стандарте или инструкции. В документе описывают последовательность приемки, критерии, ответственность, необходимые записи, правила работы со средствами измерений и порядок передачи продукции на испытания. К записям прикладывают фото, акты, протоколы и документы по несоответствиям.

Как минимизировать риск брака через входной контроль компонентов у поставщиков?

Заранее согласуйте требования к документам от ОТК поставщика, правила идентификации партий и критерии приемки. Разделите контроль на обязательный и риск-ориентированный, не смешивайте статусы продукции и сохраняйте доказательства каждого решения. Такой подход снижает риск попадания проблемной партии в монтаж, но не дает абсолютной гарантии отсутствия брака.
