Как согласовать аналоги при замене компонентов в серии

Замена компонентов в серии: согласование аналогов без потери качества

Замены компонентов в серии нужно согласовывать не по принципу «похоже подходит», а через сравнение критичных параметров, фиксацию области применения и проверку результата в серийном контуре. Если аналог формально совместим, но не подтвержден по характеристикам, документации и применимости в производстве, риск потери качества и сбоев в выпуске остается высоким.

Когда говорят о замене компонентов без потери качества, корректнее говорить не о гарантии, а о контролируемой замене с подтверждением. Даже если деталь выглядит совместимой, для серии нужно проверить не только корпус и распиновку, но и параметры, допуски, условия эксплуатации, комплектность, ревизию и область действия замены.

Когда в серии возникает задача замены компонентов

Искать аналог компонента в серии приходится не только тогда, когда исходная позиция снята с производства. На практике триггером могут быть уведомления PCN об изменениях продукта, EOL notice о прекращении выпуска, статус NRND, дефицит у дистрибьюторов или нестабильная доступность по каналам поставки.

Для новых разработок нежелательно закладывать компоненты со статусом NRND, потому что это заранее повышает риск будущей переподборки. Но и в уже идущей серии проблема шире, чем формальный жизненный цикл детали: компонент может оставаться доступным, но становиться неудобным для производства из-за поставок, изменений ревизии или ограниченного периода доступности.

Есть и внутренняя причина замены: когда исходная позиция слишком жестко описана в BOM только по артикулу. Если в спецификации не зафиксированы допуски, температурный диапазон, корпус и другие существенные признаки, то при любой перебойной поставке команда вынуждена заново проходить круг согласования. Поэтому для серии полезно описывать в BOM не только PN, но и критичные параметры применения.

Важно понимать разницу между разовой подменой и управляемой заменой для серии. Разовый выход из ситуации может спасти конкретную партию, но если изменение не попало в данные планирования, производственные документы и правила замещения, то следующая закупка снова создаст тот же конфликт. Для серийного применения информация о замещении должна жить не в переписке снабжения, а в управляемых данных.

Замена компонентов в электронике: когда аналоги нужно готовить заранее

Типовые ситуации, когда замену лучше готовить заранее

• компонент получил статус NRND или ожидается EOL;
• поставщик меняет ревизию или состав поставки;
• по исходной позиции нестабильные сроки поставки;
• в канале закупки регулярно возникает дефицит;
• в серии уже были разовые подмены без формального закрепления;
• спецификация слишком узкая и не содержит допустимых альтернатив.

Как определить тип аналога до начала согласования

Перед тем как запускать согласование аналогов компонентов, полезно сразу определить уровень замены. Это экономит время и помогает не смешивать разные по риску сценарии.

Полный аналог

Полный аналог обычно рассматривают как pin-to-pin замену: совпадают выводы, корпус, функциональные и электрические характеристики. Это самый удобный вариант для серии, потому что он потенциально минимизирует изменения в плате и документации.

Но даже здесь нельзя считать задачу закрытой автоматически. Pin-to-pin совместимость не гарантирует отсутствие влияния на качество, надежность или тестирование. Для серии все равно нужно проверить, что критичные параметры действительно соответствуют условиям применения конкретного изделия.

Ближайший аналог

Ближайший аналог может совпадать по корпусу и выводам, но отличаться по части характеристик. Это типичный случай, когда закупка говорит «деталь подходит», а инженерная команда видит риск на уровне допусков, температурного диапазона или режима работы.

Такой вариант особенно опасен, если сравнение идет только по названию или общей категории компонента. Для серии этого недостаточно: нужны PN, ревизия, комплектность, совместимость и перечень характеристик, которые нельзя ухудшать.

Функциональный аналог

Функциональный аналог решает ту же задачу, но может потребовать изменения схемы или платы. Это уже не простая подстановка, а изменение изделия или процесса его изготовления.

Если такой вариант выбран, его нельзя оформлять как «эквивалентную закупку без последствий». В серии это затрагивает конструкторские данные, технологию, планирование и подтверждение выпуска. Иными словами, функциональный аналог — это почти всегда история не только про снабжение, но и про управление изменением.

Короткая логика выбора типа замены

• Если совпадают выводы, корпус и критичные характеристики — проверяют сценарий полного аналога.
• Если монтажная совместимость есть, но параметры отличаются — это ближайший аналог с повышенным вниманием к ограничениям.
• Если без изменения схемы, платы или процесса не обойтись — это функциональный аналог.
• Если тип замены не определен в начале, команда часто недооценивает объем согласования и уровень риска.

По каким критериям сравнивать исходный компонент и аналог

Фраза «аналог не хуже» полезна только тогда, когда она разложена на проверяемые признаки. Если критерии замены компонентов в серии не названы явно, согласование превращается в спор мнений.

Ниже — практическая рамка сравнения.

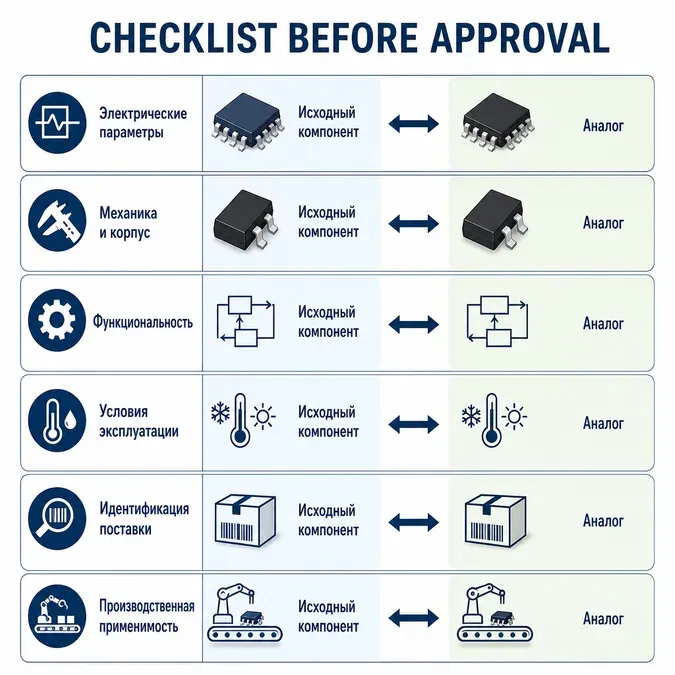

Критерии сравнения при замене компонентов в серии: как согласовать аналог без потери качества

Электрические параметры — первая обязательная группа. Нельзя ограничиваться общим тезисом «аналог из той же категории». Для согласования нужно сравнить именно те характеристики, от которых зависит работа узла. Если хотя бы один критичный параметр выходит за согласованные пределы, замена требует отдельной оценки.

Механические признаки — это не только габариты. Совпадение корпуса без проверки распиновки и посадочного места — частая ловушка. Формально похожий компонент может привести к ошибке монтажа, невозможности установки или скрытой несовместимости в сборке.

Функциональная эквивалентность требует отдельного внимания. Две детали могут выглядеть близкими по каталогу, но по-разному вести себя в конкретной схеме. Поэтому вопрос как подобрать аналог компонента всегда начинается не с прайс-листа, а с понимания роли этой детали в изделии.

Параметры эксплуатации и допусков особенно важны для серийных изделий, работающих в заданных условиях. Если аналог имеет иной температурный диапазон или менее подходящие допуски, это уже не нейтральная замена, даже если монтажно он совместим.

Наконец, надо сравнивать не только техническую сущность, но и идентификацию поставки: PN, ревизию, комплектность и совместимость. Замена, согласованная «по названию», часто ломается именно на этих деталях.

Чек-лист сравнения перед согласованием

• совпадает ли роль компонента в узле;
• не ухудшаются ли критичные электрические параметры;
• подтверждены ли корпус, распиновка и посадочное место;
• не меняются ли условия эксплуатации и допуски;
• одинаковы ли PN, ревизия и комплектность в ожидаемой поставке;
• можно ли отразить замену в BOM и производственных данных без двусмысленности.

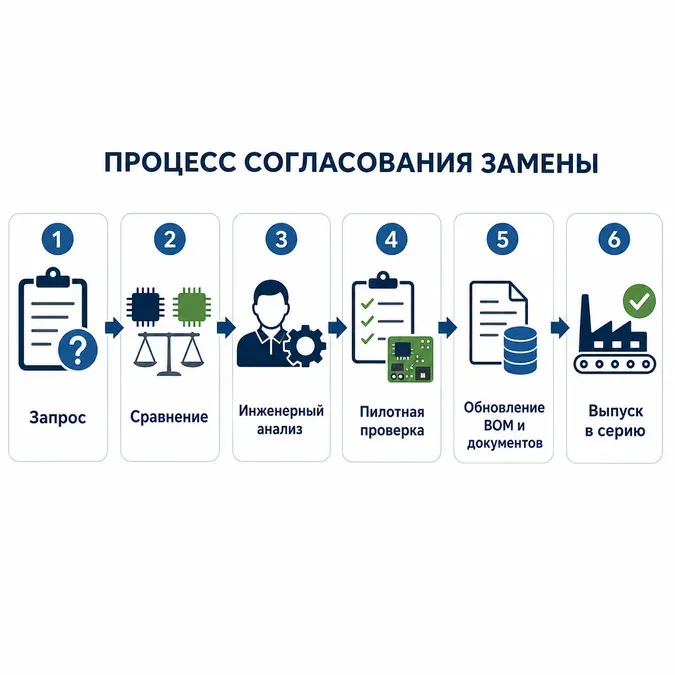

Как построить процесс согласования, чтобы замена действовала для серии

Согласование аналогов компонентов в серии должно быть формализовано. В практиках управляемого производства замена оформляется как отдельное разрешение или другой документ изменения, где важен не только сам аналог, но и область действия: для какого изделия, версии, заказа, периода или участка эта замена допустима.

Полезная логика процесса выглядит так:

1. Инициатор фиксирует причину замены: дефицит, PCN, EOL, статус жизненного цикла, проблема поставки или иное подтверждаемое основание.
2. Готовится сравнение исходной позиции и аналога по ключевым характеристикам, PN, ревизии, комплектности и совместимости.
3. Команда определяет тип замены: полный, ближайший или функциональный аналог.
4. Инженерная, технологическая, качественная и производственная стороны оценивают применимость.
5. Решение фиксируется письменно, а не остается в переписке.
6. Замена отражается в BOM, правилах планирования и производственных документах.
7. При необходимости задается срок действия или ограничение по области применения.

Почему письменная фиксация так важна? Потому что она снижает риск споров по допустимости аналога и составу поставки. Если решение существует только в переписке, его легко трактовать по-разному: как временную меру, как разовую закупку или как постоянную норму для всей серии.

Согласование аналогов компонентов BOM в серии: пошаговый процесс без потери качества

Для серии полезно заранее держать Approved Vendor List. AVL помогает зафиксировать одобренные альтернативы до кризиса поставки, а не в момент остановки линии. Это не устраняет риски полностью, но заметно снижает вероятность срочного и плохо проверенного решения.

Если у компонента есть ограниченный период действия, это тоже нужно отражать. В серийном производстве замена может быть допустима не бессрочно, а только на конкретный период или до исчерпания партии.

Кто должен участвовать в согласовании

• снабжение — подтверждает причину замены и доступность альтернативы;
• инженерная или конструкторская функция — оценивает соответствие назначению;
• технология — проверяет применимость в сборке и процессе;
• качество — смотрит на допустимость отклонений и чистоту фиксации;
• производство — подтверждает исполнимость решения в серии.

Какие риски возникают при замене компонентов в серии

Главный риск при замене компонентов в серии — скрытая несовместимость, которая не видна на этапе быстрого сравнения. Чем менее формален процесс, тем выше шанс, что проблема проявится уже в производстве или после выпуска.

Первый тип риска — несовпадение корпуса и распиновки. Внешне похожая деталь может не соответствовать посадочному месту или логике подключения. Даже полный визуальный матч по корпусу не заменяет проверку выводов.

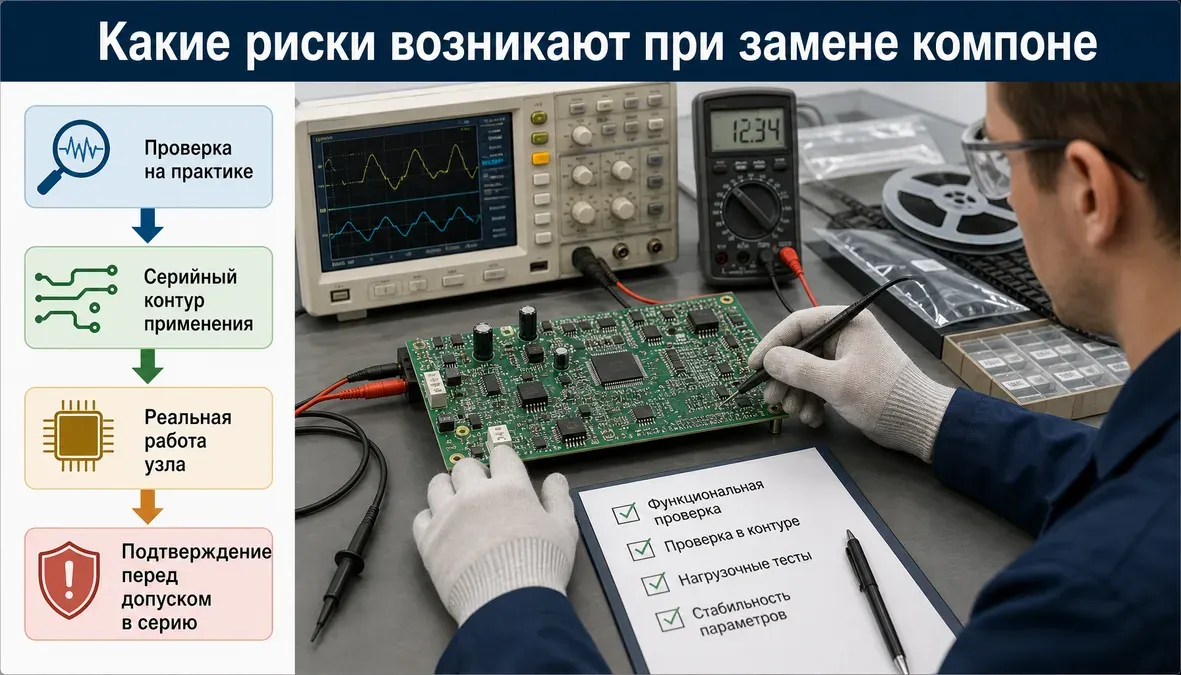

Проверка аналога при замене компонентов в электронике перед допуском в серию

Второй риск — ухудшение допусков и условий эксплуатации. Деталь может быть «почти такой же», но иметь другой температурный диапазон или менее подходящие пределы работы. Для единичной сборки это иногда проходит незамеченным, а в серии становится источником нестабильности.

Третий риск — путаница в PN, ревизии и комплектности. Если сравнение шло только по названию, можно согласовать не ту модификацию или не тот состав поставки. В результате снабжение считает задачу закрытой, а производство получает неэквивалентную позицию.

Четвертый риск — отсутствие документального следа. Когда замена не отражена в BOM, разрешении на замену или производственных данных, линия может собирать разные партии по разным правилам. Это уже вопрос не только качества, но и управляемости выпуска.

Пятый риск — разрыв между планированием и фактом производства. Данные о замещении должны использоваться в планировании и подтверждении выпуска. Если система «не знает» о замене, а цех знает, то ошибка становится системной: неверные списания, пересортица, повторные закупки исходной позиции и спорные результаты учета.

На что указывают повышенные риски

• аналог выбран только по доступности у поставщика;
• решение не оформлено письменно;
• в BOM и на производстве используются разные обозначения;
• не определено, временная это замена или постоянная;
• в согласовании не участвовали качество, технология или производство;
• сравнение ограничилось корпусом и распиновкой.

Как проверить, что замена не ухудшает результат

Проверка качества при замене аналога начинается не с абстрактного вопроса «хорошая ли это деталь», а с сопоставления результата замены с требованиями конкретного изделия и производственного контура.

Коротко: после выбора аналога нужно подтвердить четыре вещи — соответствие параметрам, совместимость с конструкцией, отражение в документах и применимость в серии.

Сначала подтвердите соответствие ключевым характеристикам

Проверьте, что аналог не ухудшает те параметры, которые были критичны для исходной позиции. Здесь важно не общее впечатление, а перечень согласованных характеристик. Если замена ближайшая, а не полная, отличия должны быть явно перечислены и оценены.

Затем проверьте применимость к конструкции и монтажу

Даже когда аналог выглядит pin-to-pin, нужно убедиться, что он подходит по корпусу, выводам, посадочному месту и не создает новых ограничений в изделии. Для функционального аналога этот этап еще важнее, потому что он может требовать изменения схемы или платы.

После этого проверьте управляемость в документах

Замена считается контролируемой только тогда, когда она отражена в BOM, производственных документах и данных планирования. Если в документации осталась исходная позиция, а фактически используется аналог, вы уже создали расхождение, которое позже трудно разбирать.

В конце задайте область действия замены

Нужно понимать, это временная мера, разрешение на конкретную серию, допустимый аналог для определенного изделия или новая постоянная норма. Область действия — ключевой элемент. Именно она отделяет разовую подмену от управляемой замены в серийном производстве.

Практический чек-лист проверки после выбора аналога

• подтверждены критичные параметры применения;
• проверены корпус, выводы и посадочное место;
• описаны все отличия от исходной позиции;
• ясно определено, где и как замена разрешена;
• BOM и производственные документы обновлены;
• команда понимает, действует ли решение разово или для серии.

Ответы на популярные вопросы

В каких ситуациях в серийном производстве вообще приходится искать аналог компонента?

Не только при снятии детали с производства. Частые причины — PCN, EOL notice, статус NRND, дефицит, нестабильная доступность у дистрибьюторов и изменения по ревизии или поставке. В серии это особенно чувствительно, потому что влияет не на одну закупку, а на повторяемый выпуск.

Чем полный аналог отличается от ближайшего и функционального аналога?

Полный аналог обычно рассматривают как pin-to-pin замену с совпадением выводов, корпуса, функциональных и электрических характеристик. Ближайший аналог может совпадать по корпусу и выводам, но отличаться по части параметров. Функциональный аналог решает ту же задачу, но может потребовать изменения схемы или платы.

Замена компонентов в электронике: как фиксировать согласованные аналоги в серии

Какие характеристики нельзя ухудшать при замене компонента в серии?

Нельзя отвечать на это абстрактно: нужно смотреть на роль детали в изделии. В первую очередь сравнивают электрические параметры, корпус и распиновку, функциональность, допуски и температурный диапазон. Также важно не потерять совместимость, комплектность, корректный PN и ревизию.

Достаточно ли совпадения корпуса и распиновки для согласования замены?

Нет, этого недостаточно. Совпадение корпуса и выводов — только один слой проверки, который не подтверждает автоматически функциональную, электрическую и эксплуатационную эквивалентность. Даже pin-to-pin замена требует подтверждения по критичным параметрам и отражения в документации.

Нужно ли заранее фиксировать допустимые аналоги в BOM или AVL?

Да, это полезная практика для серии. Если в BOM зафиксированы не только артикулы, но и существенные параметры, а в AVL заранее определены одобренные альтернативы, согласование проходит быстрее и с меньшим риском хаотичных решений. Но это снижает риски, а не отменяет необходимость проверки конкретной замены.

Какие риски возникают, если заменить компонент без письменной фиксации изменения?

Основные риски — споры по допустимости аналога, путаница в составе поставки, несоответствие BOM фактической сборке и потеря управляемости в серии. Кроме того, без формального разрешения сложно понять, где именно замена допустима: в одной партии, в конкретном изделии или во всем дальнейшем выпуске.

Итог

Согласование замены компонентов без потери качества в серии строится вокруг трех вещей: точного сравнения характеристик, понятного типа замены и формального отражения изменения в BOM и производственных данных. Если аналог выбран только по внешнему сходству или по доступности у поставщика, риск ошибки остается высоким. Если же замена оформлена с учетом параметров, области действия и применимости в выпуске, серия сохраняет управляемость даже в условиях дефицита и изменений жизненного цикла компонентов.
